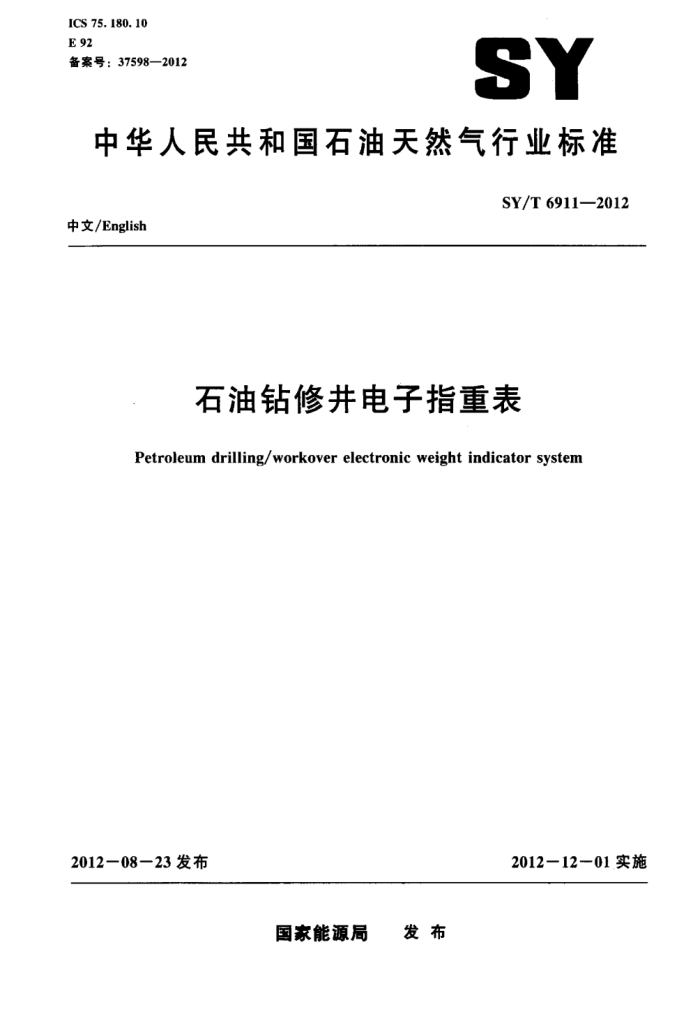

ICS 75. 180. 10 E 92 备案号：37598—2012
SY
中华人民共和国石油天然气行业标准
SY/T6911—2012
中文/English
石油钻修井电子指重表
Petroleum drilling/workover electronic weight indicator system
2012一08-23发布
2012一12一01实施
国家能源局 发布 SY/T 6911--2012
目 次
前言
范围规范性引用文件
E
2
3 要求 3. 1 环境条件 3.2 振动 3. 3 外观 3. 4 防爆与防护性能 3. 5 额定载荷范围 3.6 基本误差 3.7 零点误差 3.8 零点漂移 3. 9 钻压灵敏限 3.10 滞（回）差 3.11 超载· 3.12 绝缘电阻· 3.13 绝缘强度· 试验方法
-
4
4. 1 试验设备 4. 2 试验条件 4.3 高低温试验 4.4 振动试验 4.5 外观检查 4.6 防爆与防护检查 4.7 误差、钻压灵敏限试验 4.8 零点漂移试验 4.9 超载试验 4.10 绝缘电阻试验 4.11 绝缘强度试验 5检验规则 5. 1 出厂检验 5. 2 型式检验 5. 3 型式检验抽样方案 5. 4 判定规则 6标志、包装、运输及存 6.1 仪器标志
E
LE..
工 SY/T6911—2012
6.2 包装箱标志 6.3 包装 6.4 运输 6.5 贮存
6
..FFE
IFE ......
I SY/T6911—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准负责起草单位：湖北江汉石油仪器仪表股份有限公司、中国石化股份有限公司江汉油田分
公司技术监督处。
本标准主要起草人：丁明、祝大胜，王国晓、曹维立、张徐文。 本标准以中文和英文两种文字出版，当英文和中文两种版本有歧义时，以中文版本为准。
血 SY/T 6911—2012
石油钻修井电子指重表
1范围
本标准规定了以载荷传感器为感压元件的石油钻修井电子指重表（以下简称仪器）的要求，试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于仪器的制造、检验和质量评价。以压力传感器为感压元件的仪器可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验：第2部分：试验方法试验B：高温 GB/T2423.10电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB3836（所有部分）爆炸性环境 GB4208一2008外壳防护等级（IP代码） GB5226.1机械电气安全机械电气设备 第1部分：通用技术条件 GB/T13384机电产品包装通用技术条件 GB/T24343一2009工业机械电气设备绝缘电阻试验规范 GB/T24344工业机械电气设备耐压试验规范
3要求
3.1环境条件
仪器室内设备和露天设备应在下列条件下正常工作：
室内环境温度：0℃～40℃；室外环境温度：-40℃～80℃：相对湿度：≤90%。
3.2振动
仪器按下列条件试验后应工作正常：
频率：5Hz~55Hz-5Hz 加速度：19.6m/s：扫频速率≤1oct/min 时间：30min。
- SY/T6911—2012
3.3 外观
仪器的文字、符号和标志清晰齐全，表面应无机械损伤，紧固部位无松动，涂覆件的表面不应有脱漆、起泡、镀层脱落、锈蚀等现象。
防爆与防护性能防爆性能满足GB3836的相关规定，具有相应的防爆证书。 防护等级满足GB4208-2008中IP67的相关规定。
3.4
3.5 颜定载荷范围
仪器的额定载荷范围见表1。
表1 额定载荷范围
最大死绳拉力，kN
绳股数 4 6 8 6
载荷范围·KkN
0--400 (-600 0~800 0~900 0~1200 0~1080 0~1440 0~1600 0~200) 0~1920 0~2400 --2400 0~3000 0~-3600 0~3400 0~4080 0~3500 0 ~ 4200 0~4100 ~4920 04200 0~5040 0~5520 ~6440 0--720 0~8400
100
150
5 80 8 10
18m
200
240
10 8 10 12 10 12 10 12 10 12 10 12 12 14 12 14
300
34)
350
410
420
460
600
2 SY/T 6911—2012
3.6基本误差
仪器的基本误差以引用误差表示，其值应在表2规定的示值基本误差限内。
表2基本误差
示值基本误差限
准确度等级
% ± 心. 1 ± 0. 5 ±1
0. 1 0. 5 1
3.7 零点误差
仪器加载前后（载荷为最大死绳拉力的80%～100%），零点示值变化量应不大于基本误差。 3.8 零点源移
仪器在室内条件和无负载情况下，其零点示值的变化量应不大于示值基本误差限的1/2。 3.9钻压灵敏限
仪器在额定载荷0.25%的激励负载情况下，钻压显示值应有明显的变化。 3.10滞（回）差
仪器的滞（回）差的绝对值应不大于基本误差的绝对值。 3.11超载
拉力传感器在最大死绳拉力值115%的载荷作用下，应无影响性能的变形。 3.12绝缘电阻
仪器外部带电端子与外壳间、电源插头与外壳间的绝缘电阻应不小于20MO，符合GB5226.1的相关要求。 3.13 绝维强度
仪器外部带电端子与外壳间、电源插头与外壳间的绝缘强度应能承受1000V（交流）、50Hz、历时1min的耐压试验，无击穿和飞弧现象，符合GB5226.1的相关要求。
4试验方法
4.1试验设备
试验设备包括：
高低温湿热试验箱：专用拉力试验装置：振动试验台 SY/T 6911--2012
绝缘强度测试仪；直流兆欧表（5(H)V）。
4.2试验条件
仪器的基本误差、零点误差、零点漂移、滞（回）差和钻压灵敏限在下列条件下（另有规定的除外），应符合本标准的规定：
环境温度：15℃~35℃；相对湿度：30%80%
大气压：86kPa-106kPa: 仪器处于正常工作位置（垂直大地）：负荷变化均匀：试验前，仪器应通电预热稳定，预热时间应不小于30min。
4.3高低温试验
仪器在3.1规定的极限温度条件下，分别按GB/T2423.1和GB/T2423.2规定的方法进行试验，仪器应工作正常，符合3.6，3.7，3.8，3.9和3.10的要求。 4.4振动试验
按3.2的要求及GB/T2423.10规定的方法进行。试验后30min内，按4.7进行检验。 4.5外观检查
目测检查仪器的外观，应符合3.3的要求。 4.6防爆与防护检查
依据采用的防爆结构形式，按GB3836的相关规定检查，应符合3.4的要求。 按GB4208一2008中第14章规定的方法进行试验，应符合3.4的要求。
4.7误差、钻压灵敏限试验
在符合本标准规定的条件下，将传感器固定在专用拉力试验装置上。 基本误差试验从零点开始，均匀缓慢地按3.5规定的最大死绳拉力所选定的试验点（试验点应不
少于5点）依次增加载荷至额定载荷，并保持1min，然后再依次均勾缓慢地减小载荷至零点，检验各试验点的示值并记录，重复试验3次。按公式（1）计算仪器的基本误差，应符合3.6的要求，
= LFf=ng Fa × 100%
(1)
F
式中：一基本误差：用百分数表示； F一一第i试验点增载或减载的示值的平均值，单位为千牛顿（kN）： n绳股数； Fa一一第试验点专用拉力试验装置的标准值，单位为千牛顿（kN)； F-仪器额定载荷，单位为千牛顿KN) 试验后，计算加载试验前后零点的示值差，零点示值变化量的最大误差应符合3.7的要求。 在试验中，分别按最大死绳拉力的30%，50%，80%选定试验点，待示值稳定后，按3.9的规
4
