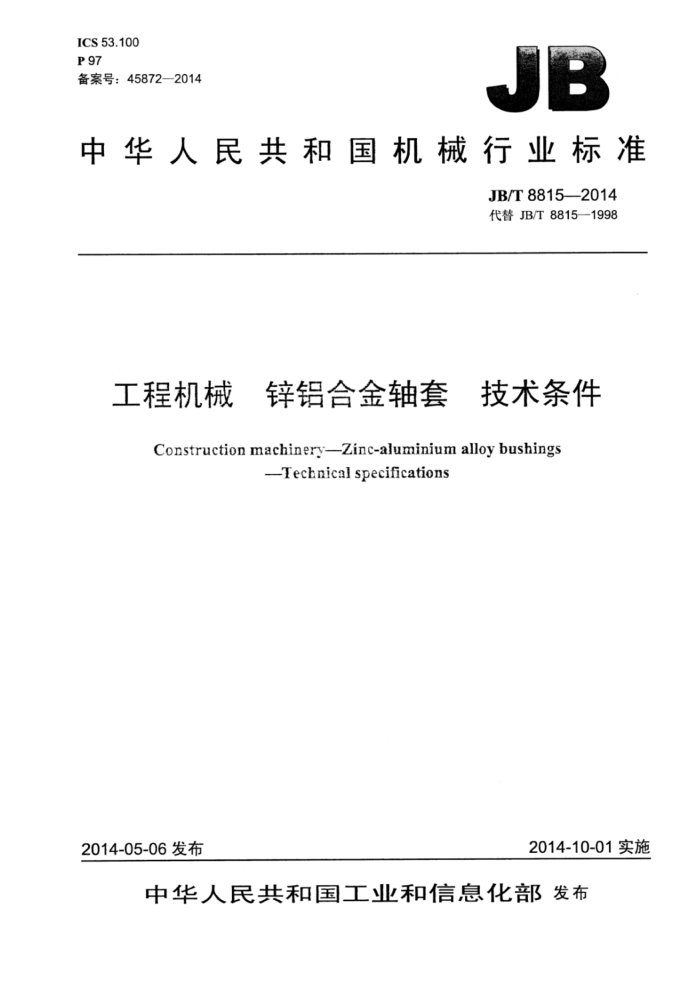

ICS 53.100 P 97 备案号：45872-2014
JB
中华人民共和国机械行业标准
JB/T 8815—2014 代替JB/T8815—1998
工程机械 锌铝合金轴套 技术条件
Construction machinery-Zinc-aluminium alloy bushings
-Technicalspecifications
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
工程机械 锌铝合金轴套 技术条件
JB/T8815—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.5印张·15千字
2015年1月第1版第1次印刷
定价：12.00元
*
书号：15111·12189 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话： (010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T8815—2014
目 次
U
前言.
范围 2规范性引用文件 3要求.. 4 试验方法..
1
4.1化学成分 4.2力学性能. 4.3几何尺寸和表面质量 4.4 使用寿命 5检验规则 5.1 出厂检验 5.2 型式检验 6标志、包装、运输和贮存 6.1 标志. 6.2 包装.. 6.3运输. 6.4贮存表1轴套的材料牌号和化学成分表2轴套的力学性能 JB/T8815—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T8815—1998《工程机械 锌铝合金轴套技术条件》，与JB/T8815一1998相比主要技
术变化如下：
在规范性引用文件中增加和替换了部分规范性引用文件；删除了锌铝合金轴套的产品保证期的内容（1998年版3.8)；增加了锌铝合金轴套几何尺寸和表面质量等项的测量方法（见4.3，1998年版4.3）；增加了使用寿命的检测方法（见4.4)；修改了型式检验的内容（见5.2，1998年版5.2）；增加了运输的要求（见6.3）。
本标准由中国机械工业联合会提出。 本标准由全国土方机械标准化技术委员会（SAC/TC334）归口。 本标准起草单位：天津工程机械研究院。 本标准起草人：李广庆、李宏宝。 本标准所代替标准的历次版本发布情况为：
JB/T8815—1998。
II JB/T8815—2014
工程机械锌铝合金轴套技术条件
1范围
本标准规定了工程机械用锌铝合金轴套（以下简称“轴套”）的要求、试验方法、检验规则、标志、 包装、运输和贮存。
本标准适用于推土机、挖掘机、吊管机、装载机、通井机等用锌铝合金轴套。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T 231.1 金属材料布氏硬度试验第1部分：试验方法 GB/T 1175 铸造锌合金 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB/T12689（所有部分） 锌及锌合金化学分析方法 JB/T 5936 工程机械机械加工件通用技术条件 JB/T 5947 工程机械包装通用技术条件
3要求
3.1 轴套不允许有气孔和砂眼。 3.2轴套表面不应有毛刺、磕碰、划痕等缺陷。 3.3 轴套的材料牌号和化学成分见表1。
表1轴套的材料牌号和化学成分合金元素含量%
杂质含量 %
合金牌号 合金代号
Al Cu Mg Zn Fe Pb Cd Sn Mn Cr Ni 10.5 0.5 0.015
ZZnAl12CulMg ZA121
≤0.075 ≤0.006 ≤0.006 ≤0.003 ≤0.01 ≤0.01 ≤0.01
12.0 1.2 0.030 25.0 2.0 0.01
其余
ZZnAl27Cu2Mg ZA272
≤0.10 ≤0.006 ≤0.006 ≤0.003 ≤0.01 ≤0.01 ≤0.01
~
28.0 2.5 0.02
3.4轴套的力学性能应符合表2的规定。
