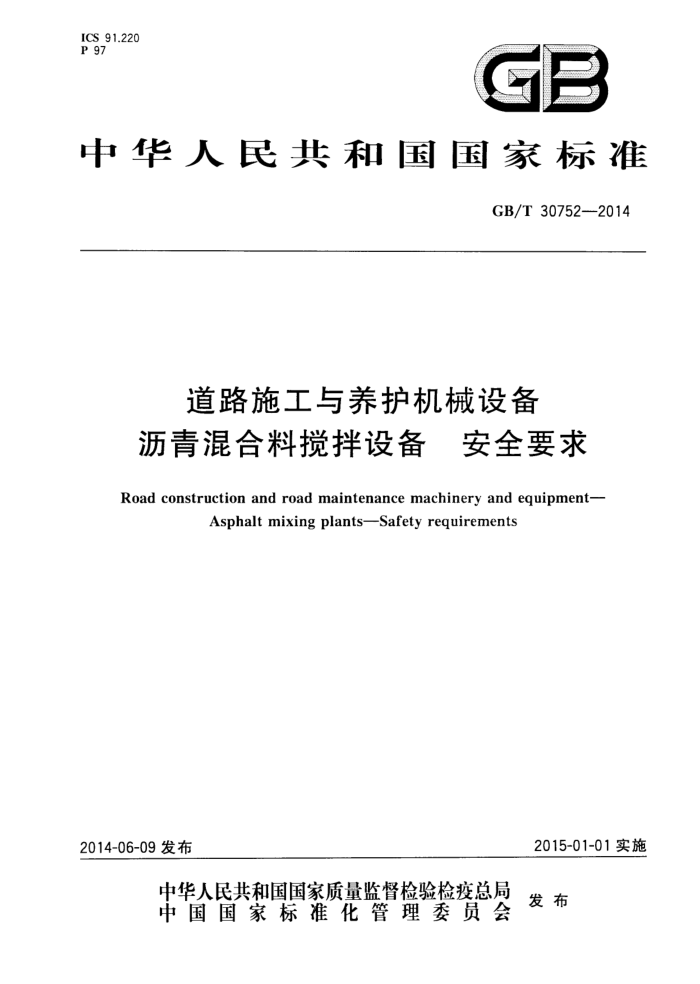

ICS 91.220 P 97
GB
中华人民共和国国家标准
GB/T30752-2014
道路施工与养护机械设备沥青混合料搅拌设备 安全要求
Road constructionand road maintenancemachinery and eguipment-
AsphaltmixingplantsSafetyrequirements
2014-06-09发布
2015-01-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T30752—2014
目 次
前言范围
1 2 3 4 o 6 安全要求和/或措施的验证
规范性引用文件术语和定义重大危险列表安全要求和/或措施
使用信息· 8 标志附录A（规范性附录） 给储料斗装料的吊斗系统· 附录B（规范性附录） 通道开口.. 附录C（规范性附录） 通道（走道、平台、楼梯、梯子、栏杆）附录D（资料性附录） 沥青混合料搅拌设备示例和术语
7
10
12 13 14
15 GB/T 30752—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328)归口。 本标准负责起草单位：北京建筑机械化研究院、三一重工股份有限公司。 本标准参加起草单位：中国船级社质量认证公司、上海华测品标检测技术有限公司、中交西安筑路
机械有限公司、福建南方路面机械有限公司、福建铁拓机械有限公司、徐工集团工程机械股份有限公司科技分公司、北京建研机械科技有限公司。
本标准主要起草人：田广范、易小刚、王建宁、蒋慧、方峰、郑辽远、陈甘荣、高岱乐、吴凌云、赵继成
吴冰、曹勇涛、揭文忠、周紫晗。 GB/T30752—2014
道路施工与养护机械设备沥青混合料搅拌设备安全要求
1范围
本标准规定了生产建设和维护交通线路（道路、飞机场等）、挡水建筑物、水坝墙壁、涵洞等所用的沥
青混合料的固定式和可移动式搅拌设备的安全要求。
本标准适用于以下设备： a）沥青混合料搅拌设备； b）冷料搅拌设备； c）沥青材料再生处理设备； d）天然沥青处理设备； e）沥青结合料存储设备本标准涉及有关沥青混合料搅拌设备预定使用和在制造商可预见的条件下使用时的所有重大危险
（见第4章）。本标准规定了消除或减小这些重大危险所产生风险的适当技术措施
本标准未涉及可燃气体引发的危险，也未涉及由机械式和气动式输送设备引发的危险，例如带式给料机、螺旋给料机、板式给料机、转阀、带式输送机、螺旋输送机、气动输送机、压缩机和泵。
本标准不适用于在生产沥青混合料过程中移动的机，也不适用于生产混凝土的机械。 本标准适用于其实施之日后制造的机械。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB4208—2008外壳防护等级（IP代码） GB5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T15706一2012机械安全设计通则风险评估与风险减小 GB16754一2008机械安全急停设计原则 GB/T18153机械安全可接触表面温度确定热表面温度限值的工效学数据 GB/T18717.1月 用于机械安全的人类工效学设计第1部分：全身进入机械的开口尺寸确定原则 GB/T18717.2 用于机械安全的人类工效学设计第2部分：人体局部进人机械的开口尺寸确定
原则
GB/T18831一2010机械安全带防护装置的联锁装置设计和选择原则 GB/T19670机械安全防止意外启动 GB23821机械安全防止上下肢触及危险区的安全距离 EN746-1：1997工业热处理设备第1部分：工业热处理设备的通用安全要求
3 术语和定义
GB/T15706界定的以及下列术语和定义适用于本文件。
1 GB/T30752---2014
3.1
间歇式和连续式沥青混合料搅拌设备batchandcontinuousasphaltmixingplant 间歇式和连续式沥青混合料搅拌设备的特征如下：
间歇式沥青混合料搅拌设备：物料的配给和搅拌按连续批次进行，且搅拌机的进出料流为间断性的；连续式沥青混合料搅拌设备：物料的配给和搅拌由连续设备和操作系统完成，且搅机的进出料流为连续性的。
3.2
沥青混合料搅拌设备 asphaltmixingplant 生产沥青混合料的成套设备。沥青混合料搅拌设备具有下列功能：
存储和承载骨料；计量骨料；烘干和加热骨料；清除烘干装置排气中的粉尘；
一回收细料再利用；计量热沥青结合料；计量热骨料；一搅拌混合料以获得匀质物料；存储和承载物料；存储和配送沥青结合料；
存储和使用燃料。 见D.1、D.2、D.3。
3.3
冷搅拌设备 coldmixingplant 冷搅拌设备具有下列功能：
一计量骨料；计量水硬性或沥青结合料；搅拌混合料以获得匀质物料；存储和配送物料；存储和配送沥青结合料。
见D.4。
3.4
再生装置recyclingunits 再生装置对回收的沥青路面层材料进行再加工。再生装置是安装在沥青混合料搅拌设备的辅助设
备，以确保：
烘干和加热回收的含沥青的骨料；计量回收料。
3.5
沥青砂胶设备 masticasphaltplant 该类机器类似于热沥青混合料搅拌设备，在250℃的高温下加工物料，混合外加填料以增加沥青含
量。该设备可配备填料二次加热装置，也可配备带有二次加热装置和搅拌机的储料筒仓。 3.6
存储罐storagetanks 放置在搅拌设备旁边并具有下列功能的热沥青结合料存储罐：
2
