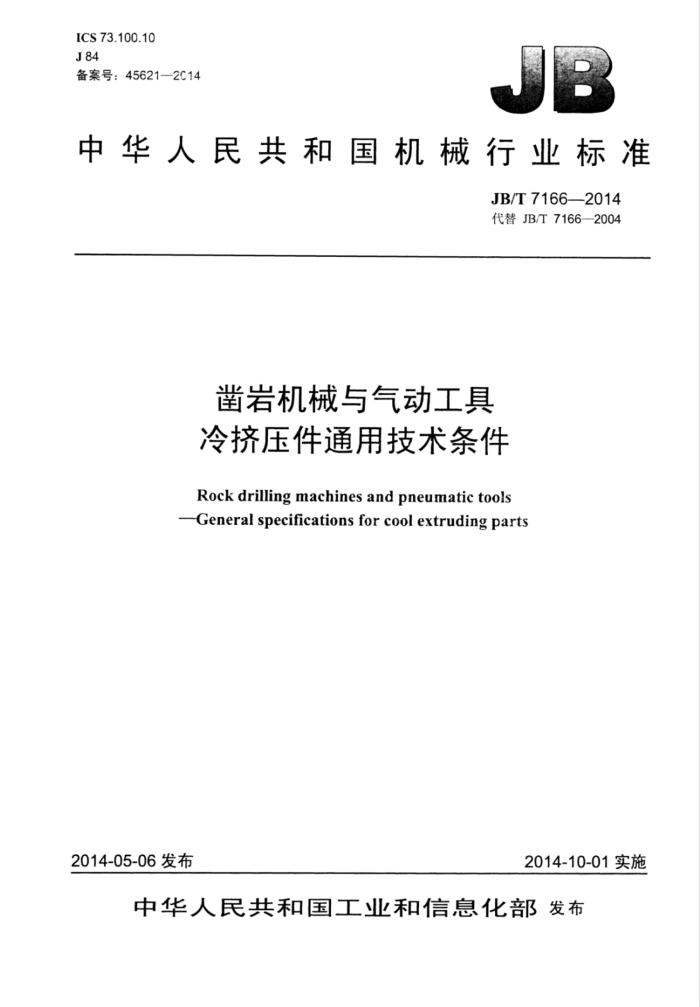

ICS73.100.10 J84 备案号：45621—2C14
中华人民共和国机械行业标准
JB/T7166—2014 代替JB/T7166-2004
凿岩机械与气动工具冷挤压件通用技术条件
Rock drilling machines and pneumatic tools -General specifications for cool extruding parts
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T7166—2014
目 次
前言范围.
出的专理中I
000000000000000000000000000000
1
2规范性引用文件 3挤压件分类 4技术要求. 4.1挤压件毛坏材料要求 4.2挤压件的质量要求. 5检验规则. JB/T7166—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7166一2004《凿岩机械与气动工具冷挤压件通用技术条件》，与JB/T7166—2004
相比主要技术变化如下：
增加了目次；删除了规范性号用文件中的一致性程度标志（2004年版第2章）：一删除了已废止的GB/T13808（2004年版第2章）；用YS/T649—2007替换了GB/T13808。
本标准由中国机械工业联合会提出。 本标准由全国凿岩机械与气动工具标准化技术委员会（SACTC173）归口。 本标准起草单位：天水风动机械有限责任公司、天水凿岩机械气动工具研究所。 本标准主要起草人：牛智有、王富华、马文瑾。 本标准所代替标准的历次版本发布情况为：
JB/T7166—1993、JB/T7166—2004
1 JB/T7166—2014
凿岩机械与气动工具冷挤压件通用技术条件
1范围
本标准规定了凿岩机械与气动工具冷挤压件（以下简称挤压件）的分类、技术要求及检验规则。 本标准适用于400℃以下金属挤压机挤制零件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3078优质结构钢冷拉钢材 GB/T6478冷镦和冷挤压用钢 YS/T649-2007铜及铜合金挤制棒
3挤压件分类
挤压件按变形方法分为以下几类（见表1）。
表1 工艺特点
挤压件类别
图例
金属流动方向与凸模运动方向相反
反挤压件（杯形件）
正挤压件
金属流动方向与凸模运动方向相同
轴向挤压 （实心挤杆件、
空心挤杆件）
部分金属流动方向与凸模运动方向相同、部分相反
复合挤压件 JB/T7166—2014
表1(续) 工艺特点
挤压件类别
图例
金属流动方向与凸模运动方向垂直
径向挤压
冷镦件
1
4技术要求
4.1 挤压件毛坏材料要求 4.1.1挤压件毛坏材料牌号应符合产品零件图样的规定。 4.1.2·挤压件坏料采用的冷拉钢、冷敏钢及有色金属等应符合GB/T3078、GB/T6478和YS/T649—2007 的规定。 4.1.3挤压件毛坏用料应附有合格证书（质量保证单），并应经进厂检验合格后方可使用。 4.1.4挤压件毛坏应清除毛刺。 4.1.5挤压件毛坏的软化处理、润滑处理等应按挤压件工艺规程要求进行。 4.2 挤压件的质量要求 4.2.1 挤压件的表面粗糙度Ra值应符合表2的规定。
表2
单位为微米
挤压件表面位置
表面粗糙度Ra
反挤压件内孔表面、正挤压件杆部表面（不包括自由端面）
3.2 3.2 6.3 12.5
复合挤压件内孔表面及杆部表面（不包括自由端面）
冷镦件粗台上、下表面
反挤压件外圆柱表面、正挤压件毛坏圆柱表面
4.2.2挤压件的尺寸、形状和位置公差值应符合表3的规定。 4.2.3挤压件表面应光洁、完整。非加工表面不应有裂纹、折叠、充填不满等缺陷，加工表面允许有不超过加工余量1/2深的缺陷。 4.2.4冷镦件镦粗台局部裂纹应经有关部门同意后，允许按下列规定进行补焊：
a）清理缺陷表面直至呈现良好金属； b）用材料相同或相近的焊条补焊； c）焊后修磨平整。
5 检验规则
5.1挤压件由质量检验部门根据挤压件图样和第4章进行检验。 5.2挤压件出厂时，应附有质量合格证，并注明：
a）制造企业名称； b）挤压件图号、名称：
