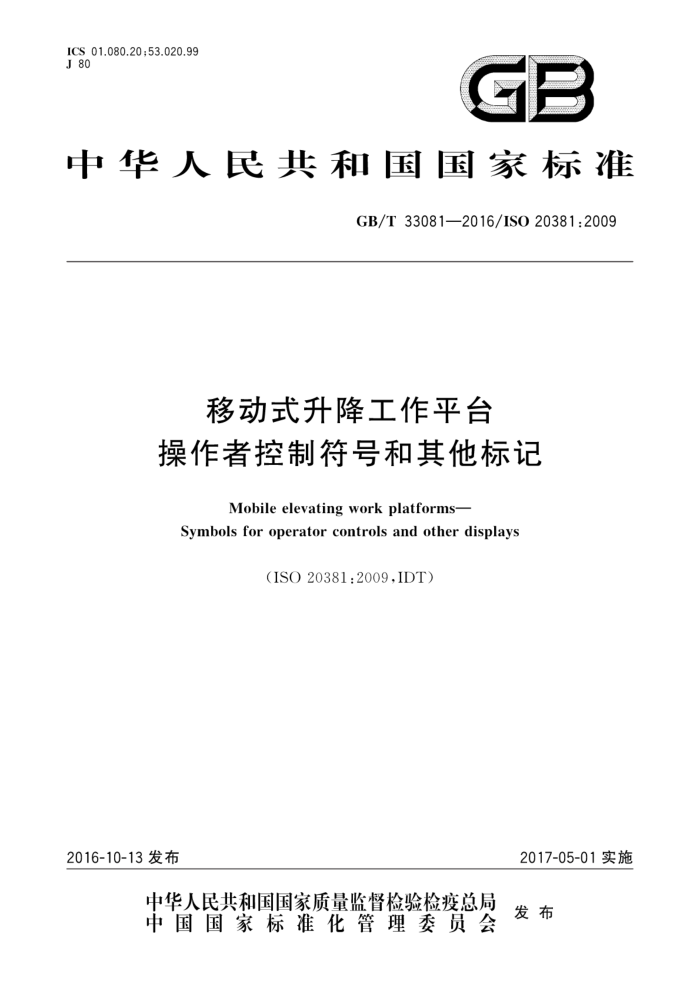

ICS 01.080.20;53.020.99 J 80
GB
中华人民共和国国家标准
GB/T33081—2016/ISO20381:2009
移动式升降工作平台操作者控制符号和其他标记
Mobile elevating work platforms-
Symbols for operator controls and other displays
(ISO20381:2009,IDT)
2016-10-13发布
2017-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T33081—2016/ISO20381:2009
目 次
前言
范围规范性引用文件术语和定义总则颜色基本符号图形通用符号发动机符号传动系统符号 10 液压系统符号 11 制动符号 12 燃料符号 13 灯光符号 14 稳定系统符号 15 作业控制符号
2
3
4
5
6
8
0
15
16
17
18 19
19 23 28 29
维护符号参考文献
16 GB/T33081—2016/IS020381:2009
前 言
本标准按照GB/T1.1一2009给出的规则起草本标准使用翻译法等同采用ISO20381：2009《移动式升降工作平台 操作者控制符号和其他
标记》。
本标准由中国机械工业联合会提出。 本标准由全国升降工作平台标准化技术委员会（SAC/TC335)归口。 本标准起草单位：徐州海伦哲专用车辆股份有限公司、北京建筑机械化研究院、无锡雄宇集团吊蓝
机械制造有限公司、浙江鼎力机械股份有限公司、欧历胜贸易（上海）有限公司、北京建研机械科技有限公司、中国建设教育协会建设机械职业教育专业委员会。
本标准主要起草人：尹亚平、尹文静、谢家学、许树根、陈立贤、季李静、蔡雷、周紫晗、伏卫国、刘承桓、
解丹蕾。
II GB/T33081—2016/IS020381:2009
移动式升降工作平台操作者控制符号和其他标记
1范围
本标准规定了移动式升降工作平台（以下简称MEWP)操作者控制符号和其他标记。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T23371.3一2009电气设备用图形符号基本规则第3部分：应用导则（IEC80416-3：2002
IDT)
3术语和定义
下列术语和定义适用于本文件。
3.1
符号symbol 用于传递信息的、非语言的视觉形象。 注：可通过绘制、印刷或其他方式
4总则
4.12 符号应符合本标准相应条款的规定。选用本标准中以轮廓形式表示的符号时，为了翻印清晰和改善操作者的视觉效果，除有说明的个别符号外，实际应用中可在符号中出现填实区域
因为符号受灰尘、印刷等的影响，建议符号尽量简单 4.2受某些翻印和显示技术的限制，为使操作者看得更清楚，可能需要增加线宽，或做其他较小的修改。只要不改变符号的基本图形要素且操作者易识别，这样的修改是允许的。 4.3为了改善一个图形符号的外形和识别能力，或与其应用的装置设计相协调，可改变该符号轮廓线的宽度或圆滑拐角。只要该符号可视特性仍保持不变，图形设计者可作出这些改动。见GB/T23371.3 2009的6.1。 4.4在实际使用中，为使操作者易于识别辨认，所有符号均应翻印成足够大的尺寸。其他特殊尺寸的符号见GB/T23371.3—2009的第5章。 4.5控制装置和显示装置上的符号应与其背景有明显的对比度。对于大多数控制装置最好是在暗色的背景上有明亮色的符号。显示装置符号可以用在暗色的背景上有明亮色的符号或在明亮色的背景上有暗色的符号，可根据哪个具有最佳的视觉效果对其选择。当符号图像变换时（例如：由黑变白，或相反），则整个符号也应进行变换。 4.6大多数符号是采用积木式组合方式构成的，即用逻辑的方式组合各种符号和符号要素，形成新的符号。例如符号8.4（发动机润滑油-滤清器）由符号6.1（发动机）、6.5（油）和6.10（滤清器）组合而成。
1 GB/T33081—2016/IS020381:2009
指示动作的符号可在控制面板上的适当位置标识
4.7 4.8符号应位于所标识的控制装置和显示装置上或其附近。当控制装置需由一个以上的符号标识时，
符号的位置和其标识的功能应与控制装置的动作相一致。 4.9本标准中的符号显示有ISO/IEC的注册号，注册号小于5000的参见ISO7000，注册号大于 5000的参见IEC60417
注：本标准发布时，有一部分操作者控制符号和其他标记已被注册。这些符号是对本标准的补充，其将在稍晚的时
间发布并包含下列符号：断链、松链、轨道行进模式、脚踏开关启动、带有伸缩式臂架的MEWP（基本形式、举升/下降、伸展/缩回、平台调平、吊臂举升/下降）、带有铰接臂的MEWP（基本形式、上臂和下臂的举升和下降，伸展/缩回、平台调平、吊臂举升/下降）、平台旋转、运输卡车上装有伸缩式臂架的MEWP（举升/下降、吊臂举升/下降）、运输卡车上装有铰接臂的MEWP（上臂和下臂的举升和下降、伸展/缩回、平台调平）、垂直式 MEWP(基本形式、举升/下降）、底盘自动水平控制、平台超载、最大轮载、最大稳定器/支腿载荷、最大倾斜。
4.10本标准中给出符号位于边长为24mm的图形方格中（是ISO图形方格其原始尺寸的32%）。角标形为边长为75mm的图形方格，角标不是符号的组成部分，但其保证所有符号图形的表示形式一致。
5颜色
5.1如果使用发光标记，下列颜色有象征意义：
红色：失效或严重故障；需立即注意；黄色或琥珀色：超出正常工作限值；绿色：正常作业状态。
5.2此外，某些颜色用于特殊功能：
蓝色：远光灯；主光灯；红色：危险警告显示；绿色：转向信号指示。
6基本符号图形
符号编号
符号构成/形式
符号说明/应用
ISO/IEC注册号
发动机 Engine
6.1
ISO 7000-1156
传动装置 Transmission
6.2
ISO 7000-1166
2
