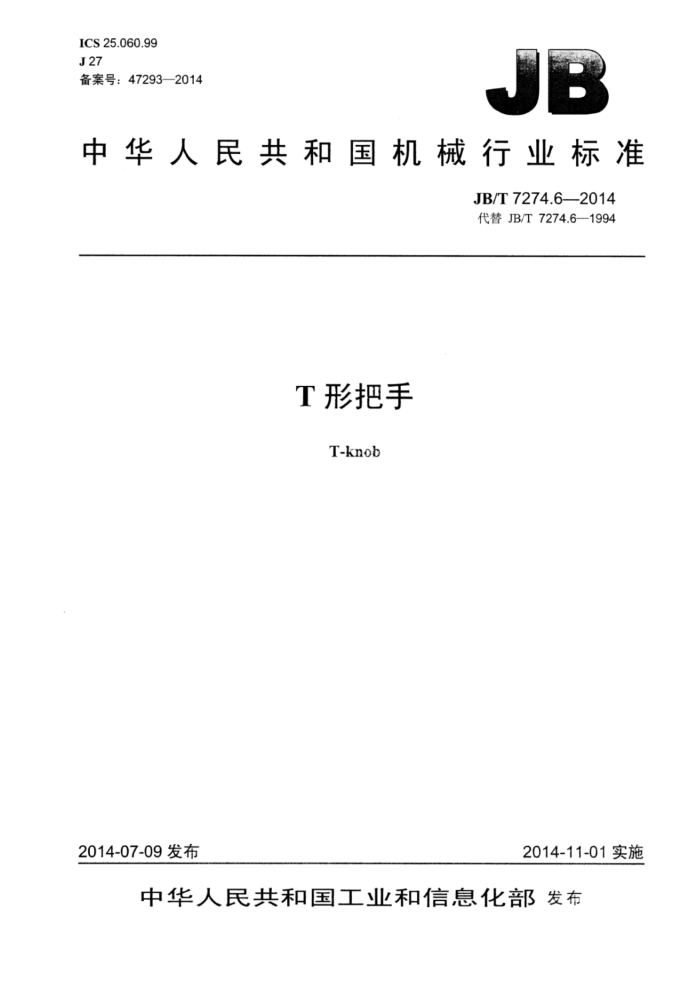

ICS 25.060.99 J27 备案号：47293—2014
一
中华人民共和国机械行业标准
JB/T7274.62014 代替JB/T7274.6—1994
T形把手
T-knob
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7274.6—2014
目 次
前言范围
II
1
2 规范性引用文件 3型式与尺寸 4标记... 4.1标记方法. 4.2标记示例 5技术要求.
5.1- 推荐材料 5.2 表面处理 5.3 其他
图1 T形把手图2 嵌件
表1 T形把手的尺寸表2 嵌件的尺寸 JB/T7274.62014
前言
JB/T7274分为8个部分：
第1部分：把手；第2部分：压花把手：第3部分：十字把手；第4部分：星形把手；第5部分：定位把手；第6部分：T形把手；第7部分：方形把手：第8部分：三角箭形把手。
本部分为JB/T7274的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7274.6—1994《T形把手》，与JB/T7274.6—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7274.6-1994
II JB/T7274.62014
T形把手
1范围
JB/T7274的本部分规定了T形把手的型式与尺寸、标记及技术要求。 本部分适用于T形把手。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277操作件技术条件
3型式与尺寸
3.1T形把手的型式与尺寸按图1及表1的规定。
L
锥销孔d 先钻一面
嵌件
A型图1T形把手
B型
表1T形把手的尺寸
单位为毫米
嵌件 A型
d
di d2 d d4 B L M6 2 12 18 20 70 20 16 40 8 6X34 M6X34 M8
5 4
1
L
基本尺寸 极限偏差H8
B型
6 8 10
+0.022
16 22 24 80 25 18 44 9 8X36 18 24 26 90 28 20 48 10
M8X36 M10X40
0
3
M10
10X40
3.2嵌件的型式与尺寸按图2及表2的规定。 JB/T7274.6--2014
1
直纹m0.4
/Ra6.3
锥销孔d2 先钻一面
B型
/Ra12.5
A型
图2嵌件表2嵌件的尺寸
单位为毫米
d
d
a
d2 2 3
1
5 00
l1
d3
14
基本尺寸
极限偏差H8
34
6 8 10
12 16 18
14 20 18 25 18 9 36 20
16
M6 M8 M10
+0.022 0
28
20
10
40
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2 2标记示例
A型，d=8mm，L=80mm的T形把手的标记为：
把手8×80 JB/T7274.6
B型，di=M8，L=80mm的T形把手的标记为：
把手BM8×80 JB/T7274.6
5技术要求
5.1推荐材料
把手推荐使用塑料：嵌件推荐使用Q235A，如使用其他材料，由供需双方确定。 5.2表面处理
嵌件：氧化（H·Y）。 5.3其他
其他技术应符合JB/T7277的规定。
