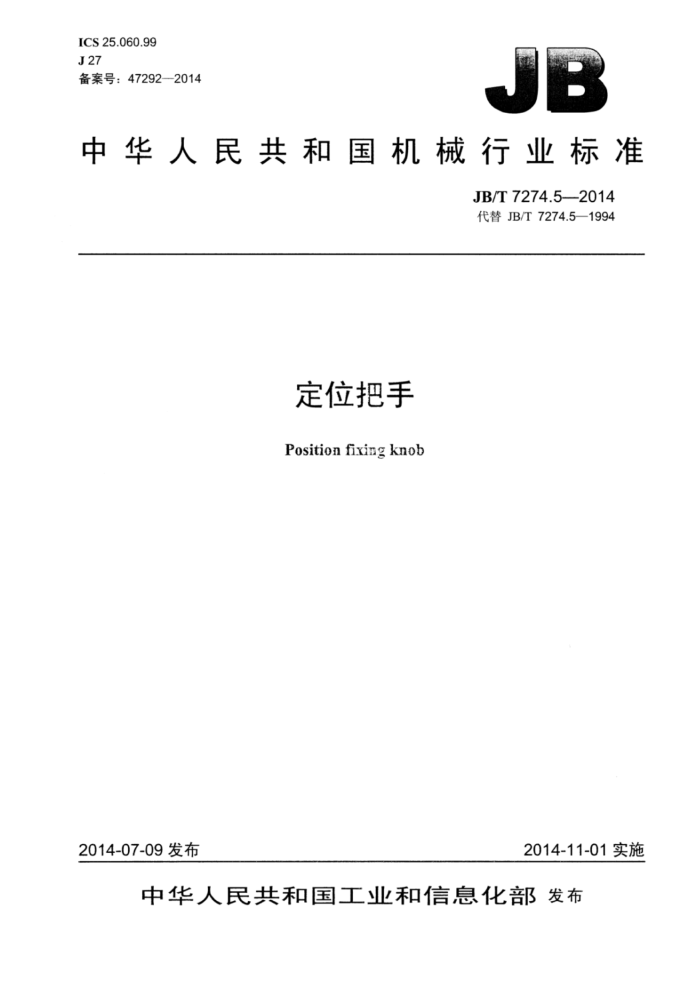

ICS 25.060.99 J27 备案号：47292—2014
中华人民共和国机械行业标准
JB/T7274.5—2014 代替JB/T7274.5—1994
定位把手 Position fixing knob
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7274.5—2014
目 次
前言范围. 2规范性引用文件 3 型式与尺寸 4标记.
4.1标记方法. 4.2标记示例 5技术要求.. 5.1推荐材料. 5.2表面处理. 5.3 其他
图1定位把手
表1定位把手的尺寸 JB/T7274.5—2014
前言
JB/T7274分为8个部分：
第1部分：把手；第2部分：压花把手；第3部分：十字把手；第4部分：星形把手；第5部分：定位把手；第6部分：T形把手；第7部分：方形把手；第8部分：三角箭形把手。
本部分为JB/T7274的第5部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7274.5—1994《定位把手》，与JB/T7274.5—1994相比主要技术变化如下：
-增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7274.5—1994c
ⅡI JB/T7274.5—2014
定位把手
范围
JB/T7274的本部分规定了定位把手的型式与尺寸、标记及技术要求。 本部分适用于定位把手。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T308滚动轴承钢球 GB/T2089 普通圆柱螺旋压缩弹簧尺寸及参数（两端圈并紧磨平或制扁） JB/T7276 操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
定位把手的型式与尺寸按图1及表1的规定。
D
直纹m0.4
锥销孔d 先钻一面
C2
15
Ra3.2
CO.5
D2
D
镀前 Ra1.6
Ra 12.
注：
图1定位把手 JB/T7274.5—2014
表1 定位把手的尺寸
单位为毫米
d
基本尺寸 极限偏差H8 di d2 D1 Dz H h h1 h2 h3
HA
A 钢球 压缩弹簧b
D
0.022
10 12 16 18 按GB/T308。 按GB/T2089。
4 40 48 38 26 12 14 18 10 14
6.5 0.8X5X25
6.7
18
50 58 45 30 14 18 20 60 68 55 32 16
16 20 25
S
+0.027
11
0
21 23 21
8.5
8 1.2X6X35
6 70 78 65 34 18
6
4标记
4.1 标记方法
标记方法按JB/T7276的规定。 4.2标记示例
d=12mm，D=50mm，喷砂镀铬定位把手的标记为：
把手12×50JB/T7274.5
5技术要求
5.1 推荐材料
推荐使用HT200~35钢及Q235A，如使用其他材料，由供需双方确定。 5.2表面处理
喷砂镀铬（PS/D·Cr）；镀铬抛光（D·LsCr）；氧化（H·Y）。 5.3其他
其他技术应符合JB/T7277的规定。 中华人民共和国
