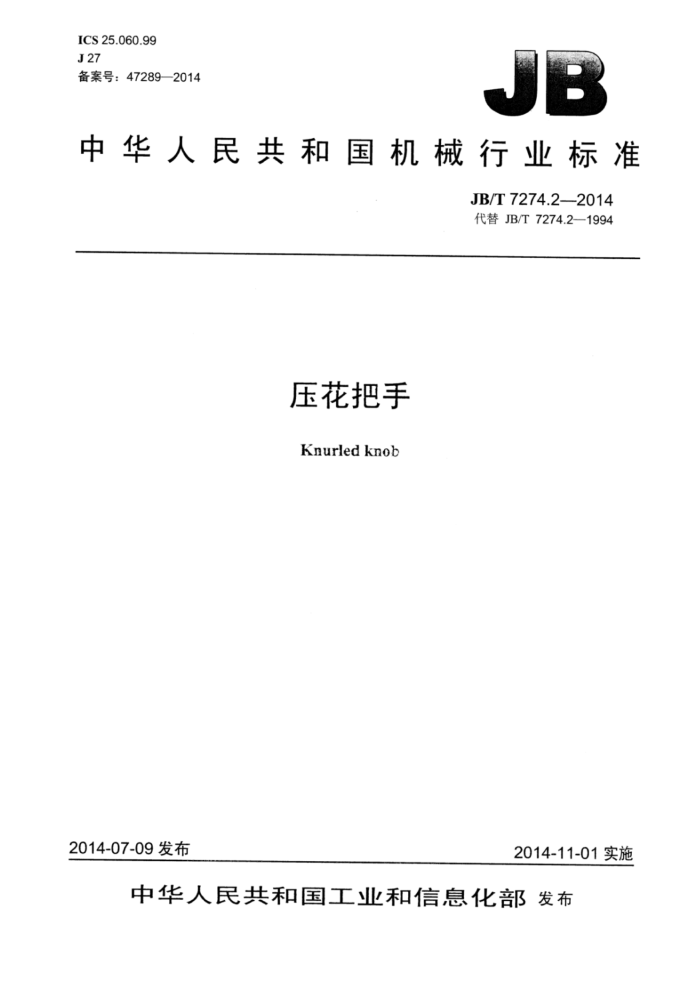

ICS 25.060.99 J27 备案号：47289—2014
中华人民共和国机械行业标准
JB/T7274.2—2014 代替JB/T7274.2—1994
压花把手
Knurled knob
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7274.2—2014
目 次
前言范围.. 2规范性引用文件 3型式与尺寸.. 4标记.
4.1标记方法. 4.2标记示例. 5技术要求. 5.1推荐材料. 5.2 其他.
图1 压花把手
表1压花把手的尺寸，
00000 JB/T7274.2—2014
前言
JB/T7274分为8个部分：
第1部分：把手：第2部分：压花把手；第3部分：十字把手；第4部分：星形把手；第5部分：定位把手；第6部分：T形把手； -第7部分：方形把手； -第8部分：三角箭形把手。
本部分为JB/T7274的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7274.2—1994《压花把手》，与JB/T7274.2—1994相比主要技术变化如下：
增加了标准的英文名称修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
-JB/T7274.2—1994。
IⅡI JB/T7274.2--2014
压花把手
1范围
JB/T7274的本部分规定了压花把手的型式与尺寸、标记及技术要求。 本部分适用于压花把手。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7275嵌套 JB/T7276操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
压花把手的型式与尺寸按图1及表1的规定。
销孔d2 先钻一面
嵌套
嵌套
B型
0.3
A型
图1压花把手表1 压花把手的尺寸
单位为毫米
d
嵌套“
d2 D D1 D2 H SR M6 2 25 16 22 16 10 40 3 5 M8
a1
基本尺寸
极限偏差H8
B型
A型 6X12 BM6×12 8X14 BM8X14
+0.018 0 +0.022
6 8
15
32 18 28 18 12 50 4 6
2
0 JB/T7274.2—2014
表1 压花把手的尺寸（续）
单位为毫米
嵌套 A型 B型
d
d2 D D1 D2 H H SR
di
代
Q
基本尺寸
极限偏差H8
g.02 +o.027 M12
40 22 35 20 14 60 7 12° 10×16 BM10X16
10 12 a按JB/T7275。
M10
5
3
50 28 45 25 16 80 8 10° 12X20 BM12X20
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=10mm，D=40mm的压花把手的标记为：
把手10×40 JB/T7274.2
B型，di=M10，D=40mm的压花把手的标记为：
把手BM10×40 JB/T7274.2
5技术要求
5.1推荐材料
推荐使用塑料，如使用其他材料，由供需双方确定。 5.2其他
其他技术应符合JB/T7277的规定。
