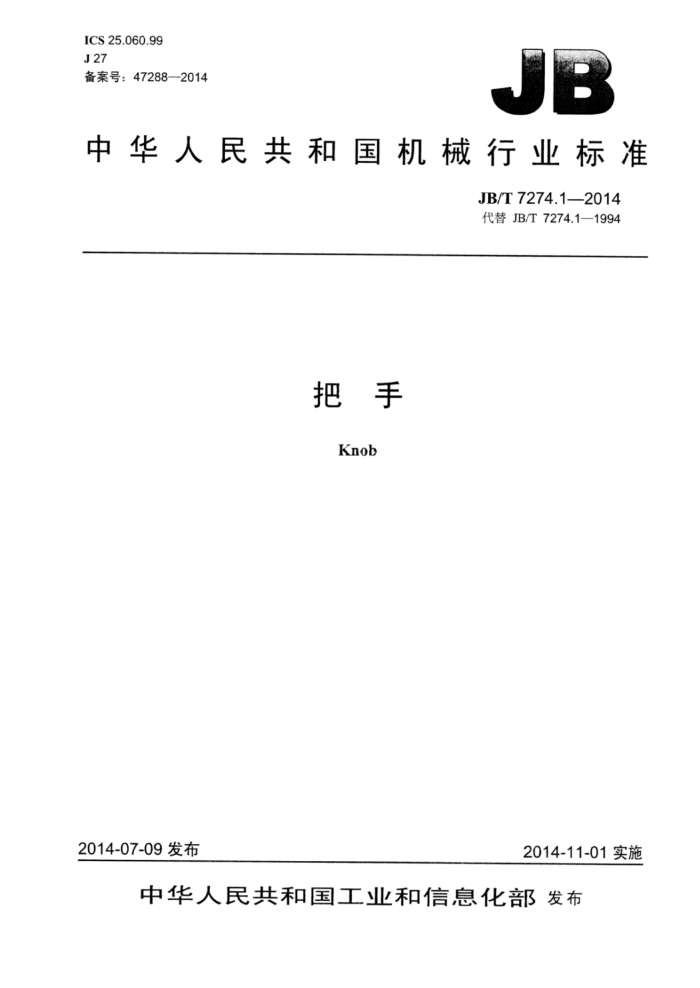

ICS25.060.99 J27 备案号：47288—2014
中华人民共和国机械行业标准
JB/T7274.12014 代替JB/T7274.1—1994
把手 Knob
2014-11-01实施
2014-07-09发布
中华人民共和国工业和信息化部发布 JB/T7274.1-2014
目 次
前言 1 范围. 2 规范性引用文件 3 型式与尺寸.. 4标记.
.1
4.1标记方法 4.2标记示例， 5技术要求.. 5.1 推荐材料. 5.2 表面处理. 5.3 其他..
图1 把手
表1 把手的尺寸 JB/T7274.1-2014
前言
JB/T7274分为8个部分：
第1部分：把手；第2部分：压花把手；第3部分：十字把手；第4部分：星形把手：第5部分：定位把手；第6部分：T形把手；第7部分：方形把手；第8部分：三角箭形把手。
本部分为JB/T7274的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7274.1—1994《把手》，与JB/T7274.1—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7274.1—1994
ⅡI JB/T7274.1—2014
把手
范围
JB/T7274的本部分规定了把手的型式与尺寸、标记及技术要求。 本部分适用于把手。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T821方头倒角端紧定螺钉 JB/T7276 操作件标记方法 JB/T7277 操作件技术条件
3 型式与尺寸
把手的型式与尺寸按图1及表1的规定。
32R
/Ra6.3
一
F0.5~1
A型
螺钉
B型注：V
镀前 /Ra1.6
C型
图1把手表1把手的尺寸
单位为毫米
d 极限偏差Js7
螺钉a M5X12 M6×162
di 2 0 Di D M5 3.5 16 10 8 16 6 M6
SR R R2
基本尺寸
5 6
20 12
3
±0.006
6 4. 25 15
20 12 10 20 8
1 JB/T7274.1—2014
表1 把手的尺寸（续）
单位为毫米
d 极限偏差JS7
21 2 13 SR Ri R2 螺钉
di d2 D Di D2 L M8 5.5 25 16 13 25 10 4 7 4 32 20 1.5 M8X25 M10 7 32 20 16 32 12 5 10 5 40 24 2 M10X30
L
基本尺寸
8 10 12 按GB/T821
±0.007
40 25 20 40 16 6 13 6 50 28 2.5 M12X40
±0.009
M12
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d=8mm，D=25mm，35钢，喷砂镀铬把手的标记为：
把手8×25JB/T7274.1
B型，di=M8，D=25mm，35钢，喷砂镀铬把手的标记为：
把手BM8×25JB/T7274.1
C型，di=M8，D=25mm，35钢，喷砂镀铬把手的标记为：
把手CM8×25JB/T7274.1
5技术要求
5.1推荐材料
推荐使用35钢、塑料，如使用其他材料，由供需双方确定。 5.2 2表面处理
喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr)；氧化（H·Y）。 5.3其他
其他技术应符合JB/T7277的规定。
