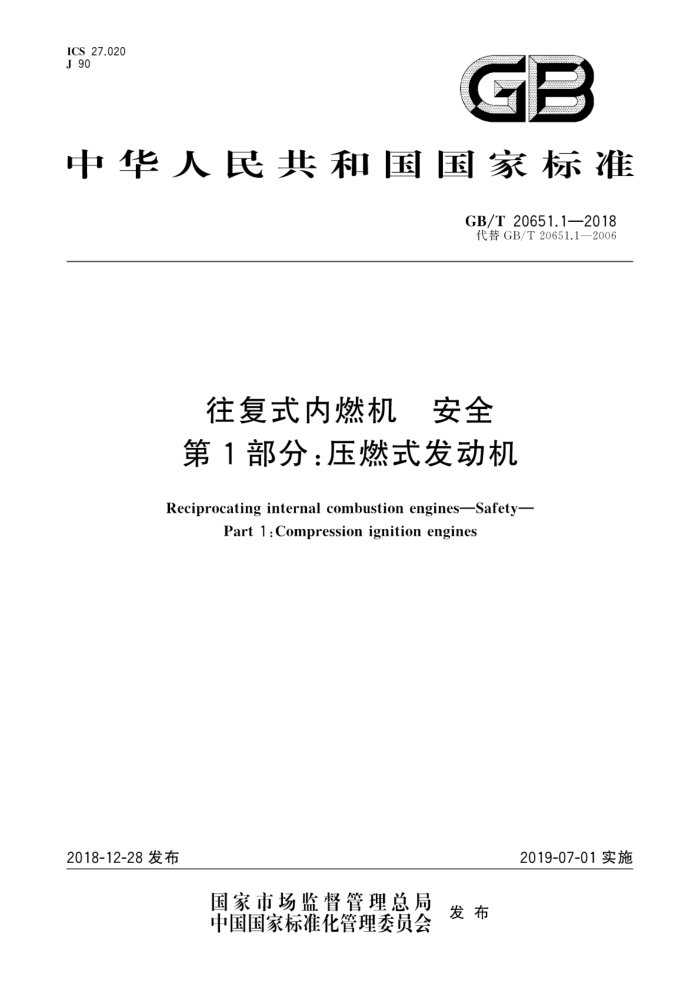

ICS 27.020 J 90
GB
中华人民共和国国家标准
GB/T 20651.1—2018 代替GB/T20651.1—2006
往复式内燃机 　安全第1部分：压燃式发动机 Reciprocating internal combustion engines-Safety-
Part 1 : Compression ignition engines
2018-12-28发布
2019-07-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T20651.1—2018
目 次
前言
I
范围规范性引用文件术语和定义总则
2
3
4.
危险一览表
5
安全要求和或防护措施. 6.1 通用要求 6.2 起动系统 6.3 正常停机系统 6.4 紧急停机系统 6.5 控制装置 6.6 监测装置 6.7 报警装置 6.8 防护措施 6.9 防护设计 6.10 照明 6.11 搬运 6.12 防火· 6.13 防爆 6.14 压力容器 6.15 软管、管路和电气配线 6.16 电气设备 6.17 操纵平台、走道和通道装置 6.18 维修通道 6.19 噪声 6.20 废气排放 6.21 排泄· 7 使用和维护须知 8 特殊要求 9 标志附录A（规范性附录） 危险 -览表参考文献
中
u
10
12
. GB/T 20651.1—2018
前言
GB/T20651《往复式内燃机安全》分为两个部分：
第1部分：压燃式发动机：第2部分：点燃式发动机。
本部分为GB/T20651的第1部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T20651.1一2006《往复式内燃机安全 第1部分：压燃式发动机》。与
GB/T20651.1—2006相比，主要技术变化如下：
修改了适用范围（见第1章，2006年版第1章）；更新了规范性引用文件中的部分标准（见第2章，2006年版第2章）；增加了术语和定义中的引用标准（见第3章）：在安全要求和/或措施中，增加了通用要求（见6.1）修改了防护设计要求（见6.9，2006年版的6.8）修改了对噪声的要求（见6.19，2006年版的6.19）；修改了使用和维护须知（见第7章。2006年版第7章）；修改了参考文献（见参考文献，2006年版的附录B）；删除了与欧盟指令关系的说明（见2006年版的附录ZA）。
本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所、昆明云内动力股份有限公司、江苏四达动力机械集团有限公
司、广西玉柴机器股份有限公司、上海汽车集团股份有限公司商用车技术中心、上海柴油机股份有限公司。
本部分主要起草人：郭华、计维斌、王希武、宋国富、罗志坚、乔亮亮、庄国钢、孟红霞、黄敏勤、 代国雄、沈红节、陈云清、谢亚平、瞿俊鸣、张龙兵。
本标准所代替标准的历次版本发布情况为：
GB/T20651.1—2006。
I GB/T 20651.1—2018
往复式内燃机安全第1部分：压燃式发动机
1范围
GB/T20651的本部分规定了压燃式发动机及其基本附属设备的安全要求和防护措施。本部分不包括用于潜在爆炸性环境下所需的特殊要求
本部分适用于陆上、地下和水上用压燃式发动机（以下简称“发动机”）。 本部分不适用于航空用发动机。 本部分所述的发动机是指到动力输出端为止的原动机
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1859（所有部分）往复式内燃机声压法声功率级的测定 GB/T 1883.1 往复式内燃机词汇第1部分：发动机设计和运行术语 GB/T 1883.2 往复式内燃机词汇第2部分：发动机维修术语 GB/T4025 人机界面标志标识的基本和安全规则指示器和操作器件的编码规则 GB/T4556 往复式内燃机防火 GB/T4672 往复式内燃机手操纵控制机构标准动作方向 GB/T 4942.1 旋转电机整体结构的防护等级（IP代码）分级 GB/T 6072.1 往复式内燃机性能第1部分：功率、燃料消耗和机油消耗的标定及试验方法
通用发动机的附加要求
GB/T6809.1 往复式内燃机 零部件和系统术语 第1部分：固定件和外部罩盖 GB/T 6809.2 往复式内燃机 零部件和系统术语 第2部分：气门、凸轮轴传动及驱动机构 GB/T6809.3 往复式内燃机 零部件和系统术语 第3部分：主要运动件 GB/T 6809.4 往复式内燃机 零部件和系统术语 第4部分：增压及进排气管系统 GB/T6809.8 往复式内燃机 零部件和系统术语 第8部分：起动系统 GB/T 6809.9 往复式内燃机 零部件和系统术语 第9部分：监控系统 GB/T 8190.1 往复式内燃机 排放测量 第1部分：气体和颗粒排放物的试验台测量 GB/T 8190.2 往复式内燃机 排放测量第2部分：气体和颗粒排放物的现场测量 GB/T 8190.4 往复式内燃机 排放测量第4部分：不同用途发动机的稳态试验循环 GB/T 8190.5 往复式内燃机排放测量第5部分：试验燃料 GB/T 8190.6 往复式内燃机排放测量第6部分：测量结果和试验报告 GB/T 8190.7 往复式内燃机排放测量第7部分：发动机系族的确定 GB/T8190.8 往复式内燃机排放测量第8部分：发动机系组的确定 GB/T 8196 机械安全防护装置固定式和活动式防护装置设计与制造一般要求 GB/T8420 土方机械司机的身材尺寸与司机的最小活动空间 GB14023 车辆、船和内燃机无线电骚扰特性用于保护车外接收机的限值和测量方法
1 GB/T20651.1—2018
GB/T14024 内燃机电站无线电干扰特性的测量方法及充许值传导干扰 GB/T15706 机械安全设计通则风险评估与风险减小 GB/T16754—2008机械安全急停设计原则 GB/T17300土方机械通道装置 GB/T17799.1电磁兼容通用标准居住商业和轻工业环境中的抗扰度试验 GB/T17804往复式内燃机图形符号 GB/T18153一2000机械安全可接触表面温度确定热表面温度限值的工效学数据 GB/T18209.1 机械电气安全指示、标志和操作第1部分：关于视觉、听觉和触觉信号的要求 GB/T18209.2 机械电气安全指示、标志和操作第2部分：标志要求 GB/T18380.21电缆和光缆在火焰条件下的燃烧试验第21部分：单根绝缘细电线电缆火焰垂
直蔓延试验试验装置
GB/T18380.22电缆和光缆在火焰条件下的燃烧试验第22部分：单根绝缘细电线电缆火焰垂直蔓延试验扩散型火焰试验方法
GB/T18717.2用于机械安全的人类工效学设计第2部分：人体局部进人机械的开口尺寸确定原则
GB/T19216.11在火焰条件下电缆或光缆的线路完整性试验第11部分：试验装置火焰温度
不低于750℃的单独供火
GB/T19216.21在火焰条件下电缆或光缆的线路完整性试验第21部分：试验步骤和要求额定电压0.6/1.0kV及以下电缆
GB/T20064.1往复式内燃机手柄起动装置第1部分：安全要求和试验 GB/T20064.2往复式内燃机手柄起动装置第2部分：脱开角试验方法 GB20800.1爆炸性环境用往复式内燃机防爆技术通则第1部分：可燃性气体和蒸汽环境用Ⅱ
类内燃机
GB20800.2 爆炸性环境用往复式内燃机防爆技术通则第2部分：可燃性粉尘环境用工类内
燃机
GB20800.3 爆炸性环境用往复式内燃机防爆技术通则第3部分：存在甲烷和（或）可燃性粉尘的地下矿区巷道用工类内燃机
GB/T22359 土方机械电磁兼容性 GB/T23342 往复式内燃机回弹式绳索起动装置基本安全要求 GB/T23821 机械安全防止上下肢触及危险区的安全距离
3术语和定义
GB/T 1883.1~GB/T 1883.2.GB/T 6072.1、GB/T 6809.1.GB/T 6809.2、GB/T 6809.3. GB/T6809.4.GB/T6809.8GB/T6809.9、GB/T15706界定的以及下列术语和定义适用于本文件。 3.1
基本附属设备essentialauxiliary 发动机持续或重复使用时所必要的设备（如由发动机驱动的输油泵和水泵）。
4总则
由于发动机仅仅是个动力源，而在具体使用中又总是作为一个部件来应用，因此，要求符合这些安全要求的程度取决于具体的使用场合，并且还应征得发动机制造厂和安装者的同意。特别是。当有可能
