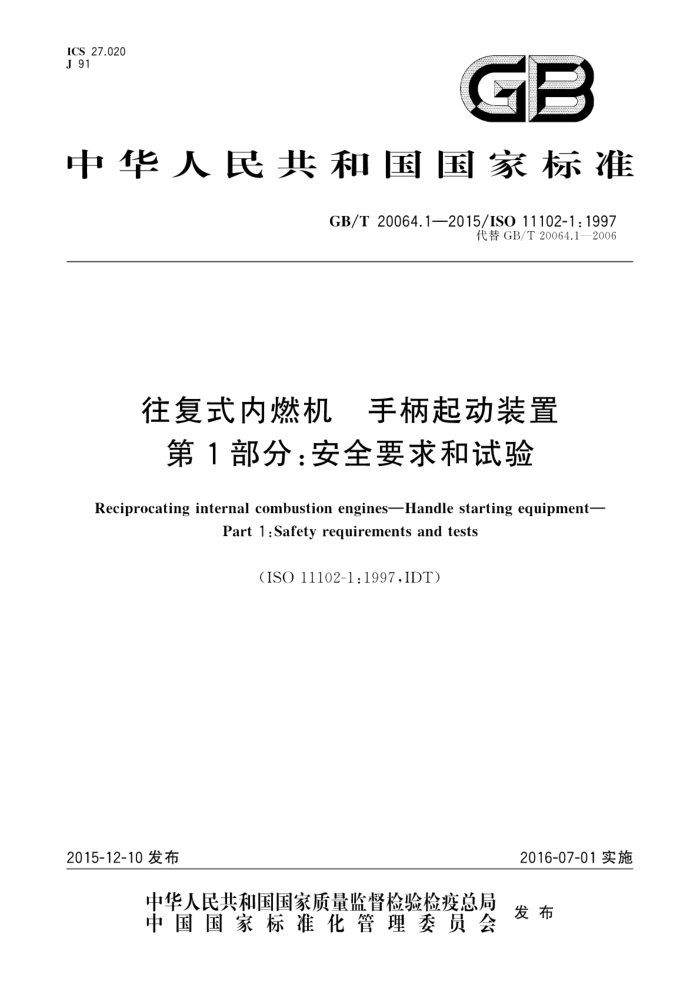

ICS 27.020 J 91
GB
中华人民共和国国家标准
GB/T20064.1—2015/IS011102-1:1997
代替GB/T20064.1—2006
往复式内燃机手柄起动装置
第1部分：安全要求和试验
Reciprocating internal combustion engines-Handle starting equipment-
Part 1 : Safety requirements and tests
(ISO 11102-1:1997.IDT)
2015-12-10发布
2016-07-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 中华人民共和国
国家标准往复式内燃机手柄起动装置第1部分：安全要求和试验 GB/T20064.1—2015/ISO11102-1:1997
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.gb168.cn 服务热线：400-168-0010
010-68522006
2015年12月第一版
*
书号：1550661-52871
版权专有 侵权必究 GB/T 20064.1—2015/ISO 11102-1:1997
前言
GB/T20064《往复式内燃机手柄起动装置》分为两个部分：
第1部分：安全要求和试验；第2部分：脱开角试验方法
本部分为GB/T20064的第1部分本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T20064.1一2006《往复式内燃机手柄起动装置第1部分：安全要求和试验》。
与GB/T20064.1一2006相比，删除了附录NA卸压式手柄起动装置。
本部分采用翻译法等同采用IS011102-1：1997《往复式内燃机 手柄起动装置》。 本部分由中国机械工业联合会提出本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：上海内燃机研究所、上海机械工业内燃机检测所、常州常瑞天力动力机械有限公
司、雪龙集团股份有限公司、宁波鑫达杰电器有限公司、常州常昊发柴油机有限公司。
本部分主要起草人：计维斌、郭华、曹家骏、段耀龙、瞿俊鸣、钱华金、胡惠祥、邹定国。 本标准历次版本发布情况为：
GB/T 20064.1—2006。
I GB/T20064.1—2015/IS011102-1:1997
往复式内燃机手柄起动装置第1部分：安全要求和试验
1范围
GB/T20064的本部分规定了陆用、轨道车用及船用往复式内燃机手柄起动装置的要求，道路车辆及航空用发动机除外。本部分亦可适用于筑路机械、土方机械用以及其他目前尚无合适标准使用的发动机。
除技术性安全要求外，本部分还阐述了为符合这些要求所需的检验规程。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T20064.2一2006往复式内燃机手柄起动装置第2部分：脱开角试验方法（ISO11102-2： 1997,IDT)
3术语和定义
下列术语和定义适用于本文件。
3.1
手柄起动装置handle starting system 使用摇手柄转动发动机，使其达到所需着火转速的起动装置。
3.2
自动脱开装置 automatic disengagement device 一旦发动机开始运转，能自动断开发动机与起动手柄之间的连接，防止起动手柄被发动机带动旋转
的装置。 3.3
导向机构guide 手柄起动装置中，用以在起动期间为起动手柄导向，防止其在脱开后被甩出的零件。
3.4
反转限制器 kick back limiter 手柄起动装置中，用以按使用说明书操作和进行正确维护保养时，防止或限制反转行程不致超过一
定范围，以免造成人身伤害的零件。 3.5
反转kick back 在起动过程中，由发动机压缩压力或燃烧压力引起的起动手柄旋转方向的突然改变，
3.6
脱开行程 disengagement travel 起动手柄把手从开始改变旋转方向至其脱离起动轴时，在把手中心处所测得的周向距离。
1 GB/T20064.1—2015/ISO11102-1:1997
3.7
脱开角angle of disengagement 起动手柄摇臂从开始改变旋转方向至其脱离起动轴时转过的角度。
3.8
反转行程kickbacktravel 起动手柄把手从开始改变旋转方向至其停止转动所经过的、在把手中心处所测得的周向距离。
3.9
反转角kick backangle 起动手柄摇臂从开始改变旋转方向至其停止转动所转过的角度。
4其他规则和附加要求
4.1对必须符合船级社规范的船舶和海上设施用发动机，应遵守船级社的附加要求。客户在订货前应说明该船级社，
对不定级发动机，任何附加要求在所有情况下均应由制造厂、供应商和客户共同商定。 4.2如须满足其他有关当局，例如检测和/或立法机构法规中的特殊要求，客户在订货前应说明该主管部门。 4.3任何进一步的附加要求应经制造厂、供应商和客户共同商定。
5技术性安全要求
5.1概述
当一台往复式内燃机在用起动手柄进行手起动时，突然改变旋转方向，起动手柄就会反向加速开始旋转（见图1）。
最终角速度将在起动手柄脱开时达到最大。由于惯性作用。起动手柄将继续转动，直至所有动能都被消耗于克服摩擦和操作者所施加的作用力，或者转到与止动板相碰为止。
为此，反转行程和反转角均分别要比脱开行程和脱开角大一个未经界定的量导致人身伤害的主要因素不是起动手柄反转本身所产生的作用力，而是该力能够作用于操作者的
距离。
因此，不能把限制反转力当作是在正确使用起动手柄时防止发生事故的一项措施，而应该去关注如何限制反转行程。
2 GB/T20064.1—2015/IS011102-1:1997
反转行程脱开角 脱开行程 能量消耗
发动机起动时起动手柄旋转方向
A
图1起动手柄旋转方向
5.2一般要求
5.2.1手柄起动装置应装有自动脱开装置（见3.2），应防止起动手柄在发动机运转时重新啮合。 5.2.2手柄起动装置应装有导向机构（见3.3），使起动手柄只有在脱开时才能从发动机上拆下。例如：可以在手柄不转或转动很慢，或逆起动旋转方向转动时达到。 5.2.3起动手柄应装有能自由旋转但不可拆卸的把手，并在正确使用时能保证安全操作。这些要求也适用于使用套筒的场合。 5.2.4起动手柄上应牢固标有制造厂或供应商的标识。 5.3反转时要求
脱开角不应超过35°脱开行程不应超过100mm
6测试
6.1# 检查脱开角和脱开行程
参照制造厂的设计资料，检查5.3规定的要求。如有需要，应按GB/T20064.2一2006进行测试。 6.2其他要求的检查
参照制造厂的设计资料并用物理试验检查所有其他要求，这些包括目测检查起动销，起动挡块和起动手柄导向机构的功能适用性。 2661*120111510100
GB/T20064.1—2015/IS011102-1:1997
7 测试报告
制造厂/进口商或其代理商所提供的测试报告。其中至少应包括下列各项： a）走 起动手柄标识：
型号：制造厂/供应商。
b） 发动机标识：
型号：制造厂/供应商。
c 反转限制器的说明。 d) 脱开角。 e） 脱开行程， f） d)和e)的测量方法 g） 按6.2规定所得的测试结果。 h） 测试日期。
/
