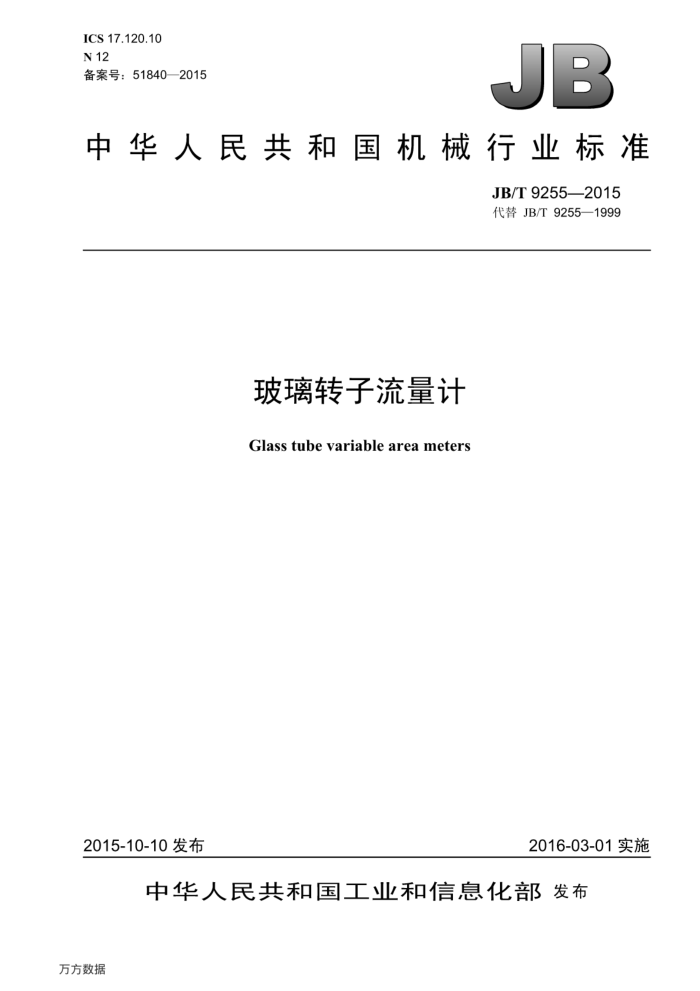

ICS 17.120.10 N 12 备案号：51840—2015
JB
中华人民共和国机械行业标准
JB/T9255—2015 代替JB/T9255—1999
玻璃转子流量计
Glass tubevariable areameters
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布
万方数据 JB/T9255—2015
目 次
前言
范围. 规范性引用文件 3 术语和定义 4 原理和结构.
1
2
型式、基本参数和尺寸技术要求.. 试验方法. 检验规则. 标志和包装附录A（资料性附录） 流量计的标定和标度值计算附录B（资料性附录） 流量计的选择、安装和使用，附录C（资料性附录） 流量计使用中的修正.
5 6 7 8 9
0
2 19
图1 流量计结构示意图，图2 读数位置图A.1 液体流量计容积法标定系统示意图图A.2 标准流量计比较法液体流量计标定系统示意图图A.3 气体流量计容积法标定系统示意图图A.4 标准流量计比较法气体流量计标定系统示意图，图B.1 旁路管设置示意图
12 14 15 17 20
表1 流量计的范围度表2 容积流量的测量单位符号，表3质量流量的测量单位符号，表4流量计与管路的连接尺寸，表5流量计的安装尺寸.. 表6流量计最大允许误差表7 出厂检验项目
万方数据 JB/T9255—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9255一1999《玻璃转子流量计》，与JB/T9255一1999相比，除更新了规范性引用
文件及做了一些编辑性修改，包括删除了符号和下脚标列表，将符号的释义分列在相关公式下，将原标准的第10章“流量计的标定和标度值计算”、第11章“流量计的选择、安装和使用”、第12章“流量计示值的修正”改编为资料性附录A、附录B、附录C外，主要技术内容没有变化
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口本标准起草单位：余姚市银环流量仪表有限公司、上海工业自动化仪表研究院、常州双环热工仪表
有限公司、常州市成丰流量仪表有限公司、承德热河克罗尼仪表有限公司、沈阳北星仪表制造有限公司。
本标准主要起草人：朱家顺、李明华、宣肖华、秦志海、刘林辉、陈平。 本标准所代替标准的历次版本发布情况为：
ZBY138—83 JB/T9255—1999。
II
万方数据 JB/T9255—2015
玻璃转子流量计
1范围
本标准规定了玻璃转子流量计的术语和定义、原理和结构、型式、基本参数和尺寸、技术要求、试
验方法、检验规则以及标志和包装。
本标准适用于由玻璃或其他透明材料制成的锥管和转子（或浮子，以下同）组成的直读指示型转子流量计（以下简称流量计）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T13384一2008机电产品包装通用技术条件 GB/T25480—2010 ）仪器仪表运输、贮存基本环境条件及试验方法
3 术语和定义
下列术语和定义适用于本文件。
3.1
流量上限值 upper limitvalueofflow 流量计能按规定准确度测量的最大流量。
3.2
流量下限值 lower limitvalue of flow 流量计能按规定准确度测量的最小流量。
3.3
范围度 turndown 流量计的流量上限值与下限值之比值。
3.4
标定 calibration 在标定状态下，通过一系列已知值来确定流量计标度的过程。
3.5
单独标定 separatecalibration 流量计锥管与转子单个配对标定。
3.6
互换标定 interchangecalibration 流量计锥管与标准转子配对标定。
3.7
不标定 non calibration
万方数据 JB/T9255—2015
流量计不经标定，根据计算值直接按流量或百分数分度。
3.8
流通面积 areaofpassage 流量计锥管内径与转子工作直径之间的有效环隙横截面积。
3.9
膨胀系数 文expansionfactor 由于被测介质存在可压缩性而引入的修正系数。
3.10
压缩系数 compressioncoefficient 气体不服从理想气体定律的修正系数。
3.11
标准状态 standardstate 温度为0℃、绝对压力为101.325kPa，或温度为20℃、绝对压力为101.325kPa时的状态。
3.12
标定状态 calibratingcondition 标定时，流量计上游所处的绝对温度和绝对压力状态。
3.13
湿气体wetgas 含有水蒸气的气体。
3.14
干气体drygas 不含水蒸气的气体。
3.15
分度 graduation 根据标定的结果换算成标准状态或实际使用状态来确定分布在标度尺上的流量或百分数标记位置
的过程。 3.16
标度尺scale 透明锥管或标度板上的一组标度标记（标度线）和数字，它与转子一起来确定被测流量值
3.17
准确度等级 accuracy class 流量计按准确度高低划分的等级。同一准确度等级的流量计应满足该等级流量计的全部准确度要
求。 3.18
引用误差 fiducialerror 示值误差与流量上限值之比值，以百分数表示。
3.19
流量flowrate 单位时间内流体流过某一管道有效横截面的数量。
3.20
容积流量 volumeflowrate 单位时间内流体流过某一管道有效横截面的体积。
2
万方数据 JB/T9255—2015
上基座
上止挡 O形垫圈
环形垫圈上压紧密封盖一锥管一支板一浮子下压紧密封盖支板螺栓球形垫圈 O形垫圈下止挡一下基座
图1 流量计结构示意图
5型式、基本参数和尺寸
5.1型式 5.1.1按安装形式分
流量计按安装形式分为： a)I型; b）L或门型；
c) 型; d）或型。 注：根据用户需要，可设计制造其他安装形式的流量计。 5.1.2 2按与管路的连接方式分
流量计按与管路的连接方式分为： a）法兰连接式； b）软管连接式； c）其他连接方式。
5.1.3按是否带针阀分
流量计按是否带调节流量用的针阀分为： a）不带针阀； b）带针阀。
4
万方数据 JB/T9255—2015
5.1.4 4按耐腐蚀能力分
流量计按耐被测介质腐蚀能力分为： a）普通型； b）耐腐蚀型。 注：根据用户需要，允许制造其他型式的流量计，例如保温型、高压型等。
5.2基本参数 5.2.1 公称通径（DN）
流量计的公称通径系列值（mm）为： 1，2，3，4，6，10，15，25，40，50，80，100
5.2.2 ：准确度等级
流量计的准确度等级分为： 1.5,2.5,4.0。 注1：根据用户需要，可以制造准确度优于1.5级的流量计。 注2：用聚四氟乙烯或其他塑料作为转子材料的耐腐蚀型流量计，其准确度等级可比上列准确度等级低一个等级
5.2.3 最大工作压力
流量计的最大工作压力分为： 0.1MPa，0.25MPa，0.4MPa，0.6MPa，1.0MPa。 注：根据用户需要，允许制造最大工作压力超过上述压力系列的流量计。
5.2.4 4被测介质温度
流量计适用于温度为-20℃～60℃和0℃～120℃的介质。 被测介质在上述温度范围内应不凝固、结冰、烧结、分解和汽化注：根据用户需要，允许制造适用于被测介质温度超出上述范围的流量计。
5.2.5 流量上限值
测量液体用流量计（以下简称液体流量计）的流量上限值应在0.06L/h60000L/h范围内。 测量气体用流量计（以下简称气体流量计）的流量上限值应在1L/h～1000000L/h范围内（标准
状态下）。
流量上限值按公式（3）计算。
(3)
Omax=α×10"
式中： Omax 流量计的流量上限值； α—1，1.6，2.5，4，6中任一数值；
任意正、负整数或零。
n
注1：上述流量上限值，对于液体，是指温度为20℃、绝对压力为101.325kPa状态下洁净水的流量；对于气体
是指同一状态下干空气的流量。
注2：根据用户需要，允许制造流量上限值超出上述范围的流量计。
5
