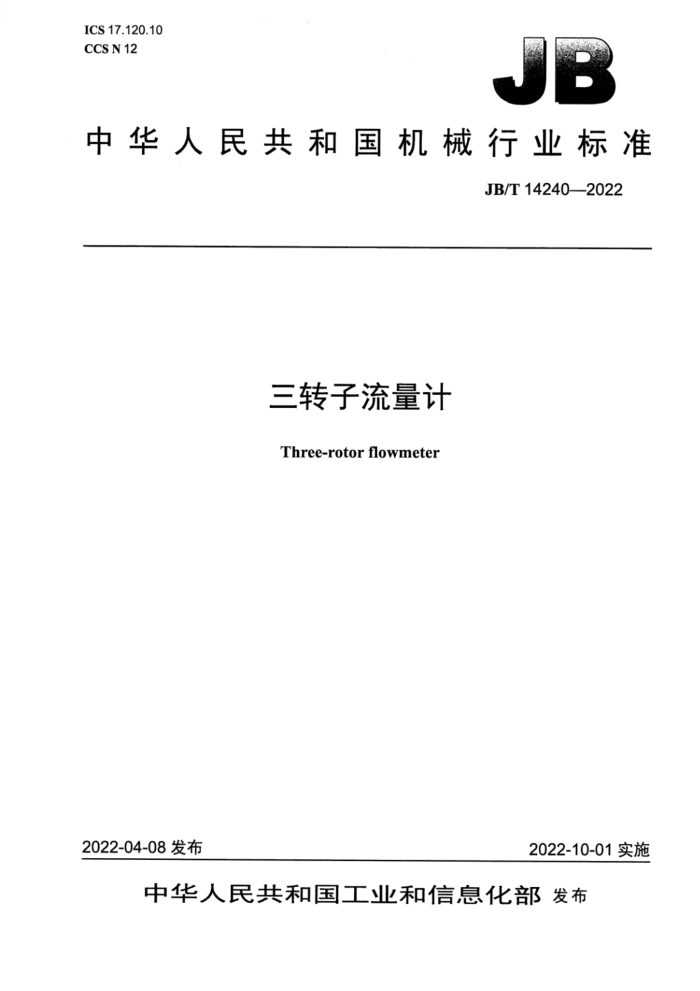

ICS 17.120.10 CCS N 12
中华人民共和国机械行业标准
JB/T14240—2022
三转子流量计 Three-rotor flowmeter
2022-04-08发布
2022-10-01实施
中华人民共和国工业和信息化部发布 JB/T14240—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4结构型式及基本参数 5技术要求， 6试验方法... 7检验规则， 8标志、包装和贮存
I
.6 10 11
图1 结构型式.
表1基本参数. 表2最大流量. 表3准确度等级和允许误差表4绝缘强度试验电压. 表5检验项目...
4
6 JB/T14240—2022
前言
本文件按照GB/T1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中国机械工业联合会提出。 本文件由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本文件起草单位：合肥精都机电仪表有限公司、上海工业自动化仪表研究院有限公司、合肥精祥仪
表有限公司、江苏华夏仪表有限公司、江苏杰克仪表有限公司、开封仪表有限公司、广州能源检测研究院、安徽省计量科学研究院。
本文件主要起草人：王平、王嘉宁、陈冬梅、孙广新、万俊、靳文哲、林欢欢、袁利根、张娅、王增明、王曦、孙瑜欣、孙建宇。
本文件为首次发布。
II JB/T14240—2022
三转子流量计
1范围
本文件规定了三转子流量计的术语和定义、结构型式及基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。
本文件适用于由流量变送器与显示部件组成、能进行瞬时流量与累积流量显示的计量液体介质的三转子流量计的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836（所有部分）爆炸性环境 GB/T9124.1钢制管法兰第1部分：PN系列 GB/T9124.2钢制管法兰第2部分：Class系列 GB/T13384机电产品包装通用技术条件 GB/T14482—1993机械计数器 GB/T17611一1998封闭管道中流体流量的测量术语和符号 GB/T18271.3一2017过程测量和控制装置通用性能评定方法和程序 第3部分：影响量影响的
试验
GB/T25480仪器仪表运输、贮存基本环境条件及试验方法 JB/T2274—2014流量显示仪表 JB/T9242—2015 液体容积式流量计通用技术条件 JB/T9252—1999 工业自动化仪表指针指示部分的基本型式、尺寸及指针一般技术要求
3术语和定义
GB/T17611一1998界定的以及下列术语和定义适用于本文件。
3.1
三转子流量计three-rotorflowmeter 由一个外壳及其内含的三个同步旋转的转子所构成，用于对封闭管道中液体的累积流量或瞬时流
量进行测量的仪表。通常由流量变送器和显示部件组成。 3.2
发信装置transmissiondevice 可将被测液体的流量值按照一定的规律转换成相对应的电脉冲输出信号的单元或设备。
1 JB/T14240—2022
4 结构型式及基本参数
4.1结构型式
三转子流量计（以下简称“流量计”）的结构型式如图1所示。
123456789
-
标引序号说明：
一显示部件（机械计数器或电子计数器）：一密封联轴器；
6——壳体；
一排量转子： d - 阻漏转子： 9——下盖板； 10——下盖。
2
7-
3——上盖；一同步齿轮；
4—
5—上盖板；
图1结构型式
4.2基本参数
流量计的准确度等级、公称通径、公称压力、被测液体温度、被测液体黏度应符合表1的规定。
2 JB/T14240—2022
表1基本参数
项目准确度等级公称通径公称压力被测液体温度℃ 被测液体黏度mPa·s 注：用户有特殊需要时， 参数可由用户与制造商另定。 各公称通径流量计允许的最大流量及流量范围
基本参数
0.1级、0.2级、0.5级、1.0级、1.5级
DN25、DN40、DN50、DN80、DN100、DN150、DN200、DN250、DN300
PN6、PN10、PN16、PN25、PN40、PN63
-20~60、60~120、120~250
0.3~5000
4.3
流量计的最大流量应符合表2的规定。
表2 最大流量
公称通径 DN25 DN40 DN50 DN80 DN100 DN150 DN200 DN250 DN300 最大流量
12
24
35
50
100
200
750
300
450
m/h 注：各公称通径流量计的流量范围，可由制造商根据用户要求的准确度等级以及被测液体的黏度、温度等特性，
在产品使用说明书中给定。
4.4 型号编制方法
流量计的型号宜用字母和数字组成。型号编制时，型号中应包含代号、公称通径、公称压力和准确度等级等要素。
示例：公称通径为DN100，公称压力为1.6MPa，准确度等级为0.5级的三转子流量计，可标记为：
LBS-100/1.6/0.5
4.5 连接形式
流量计的接口宜采用法兰连接。连接法兰应符合GB/T9124.1和GB/T9124.2的规定。如果用户有特殊要求，也可采用其他标准规定的法兰连接。流量计的接口也可采用其他连接形式，如螺纹式或卡箍式。
5技术要求
5.1正常工作条件 5.1.1 安装条件
流量计安装应符合下列要求： a）流量计应安装在与其进出口接头公称内径相同的管道上。管道与流量计间的连接密封件不应凸
入管道内。管道的内壁应清洁，无积垢。 b）流量计进出口轴线与相连管道轴线目测应无偏斜。
5.1.2 ：被测液体
被测液体应满足以下要求：
3 JB/T14240—2022
a）被测液体应充满流量计容室及其前后连接管道。当被测液体中含有气体时，应在流量计入口前
安装消气器。 b）被测液体应不含颗粒物质或其他固体杂质。否则，应在流量计入口前安装过滤器。 c）被测液体的流量、温度、压力、黏度等的范围应符合流量计铭牌的要求。
5.1.3工作环境条件
流量计的工作环境条件应符合以下要求 a）环境温度：-10℃～50℃； b）相对湿度：45%~85%； c）大气压力：86kPa～106kPa。
5.1.4其他条件
其他条件应符合流量计使用说明书的要求。 5.2外观
流量计的外观应符合以下要求： a）流量计的外表应整洁、美观，应进行良好的表面处理，不得有毛刺、刻痕、裂纹、锈蚀或霉
斑，所有文字与符号应鲜明、清晰； b）流量计液体通道的可见部分表面应光滑。
5.3流量计显示部件和发信装置
流量计的显示部件可以是机械计数器（可带防爆发讯器），也可是电子计数器，应符合以下要求： a）机械计数器应符合以下要求
1）显示单位应采用立方米（m3）或升（L)； 2）标度盘的颜色和指针应符合JB/T9252一1999的要求； 3）显示数字应正确、清晰、整齐； 4）示值回零机构应能正确回零，回零操作不得改变累积流量的显示结果： 5）机械计数器的其他技术要求应符合GB/T14482一1993中04系列计数器的要求。
b）电子计数器应符合JB/T2274—一2014的要求。 发信装置将被测液体的流量转换为电脉冲输出信号时，应给出对应关系的流量系数（K系数）。
5.4基本误差
流量计的基本误差是包括显示部件在内的整个流量计的基本误差。流量计的基本误差以流过流量计的流体实际总量的百分数表示，并应注明适用的最小累积流量。
流量计的基本误差应不超过表3规定的允许误差。
表3准确度等级和允许误差
1.5 ±1.5%
1.0 ±1.0%
0.1 ±0.1%
0.2 ±0.2%
0.5 ±0.5%
准确度等级允许误差注：用户有特殊需要时，参数可由用户与制造商另定，
5.5重复性误差
流量计的重复性误差应不超过相应准确度等级规定的允许误差绝对值的1/3。
4 JB/T14240—2022
5.6密封性
流量计应能承受1.1倍公称压力（见4.2）条件下的静压力试验，历时5min表体及连接部分应无渗漏。 5.7耐压强度
流量计应能承受1.5倍公称压力（见4.2）条件下的液压试验，历时5min不渗漏、无可见变形、 无异常声响。 5.8压力损失
流量计的压力损失，在最大流量时不大于0.1MPa。 5.9过载能力
流量计应能承受10min内流量超过最大流量10%的过载，流量恢复到正常范围后，流量计的基本误差和重复性误差应符合5.4及5.5的要求。 5.10环境温度影响
本条款仅限于带电子计数器的流量计。 当环境温度从（20士2）℃变化到-10℃～50℃范围内任一温度时，流量计电子计数器的累积流量示
值误差的变化值应不超过允许误差绝对值的1/3。 5.11共模干扰影响
本条款仅限于带电子计数器的流量计。 在电子计数器两输入端的任一端与地之间施加频率为50Hz、电压有效值为250V的交流干扰电压
时，流量计的基本误差和重复性误差仍应符合5.4及5.5的要求。 5.12静电放电抗扰度
静电放电抗扰度应符合JB/T9242一2015中5.10的要求。 5.13射频电磁场辐射抗扰度
射频电磁场辐射抗扰度应符合JB/T9242一2015中5.11的要求。 5.14电快速瞬变脉冲群抗扰度
电快速瞬变脉冲群抗扰度应符合JB/T9242—2015中5.12的要求。 5.15浪涌抗扰度
浪涌抗扰度应符合JB/T9242一2015中5.12的要求。 5.16外磁场的影响
本条款仅限于带电子计数器的流量计。 流量计在频率为50Hz的交流电所形成的强度为30A/m的外磁场影响下，当磁场相位和方向均为
最不利的条件时，基本误差和重复性误差仍应符合5.4及5.5的要求。
