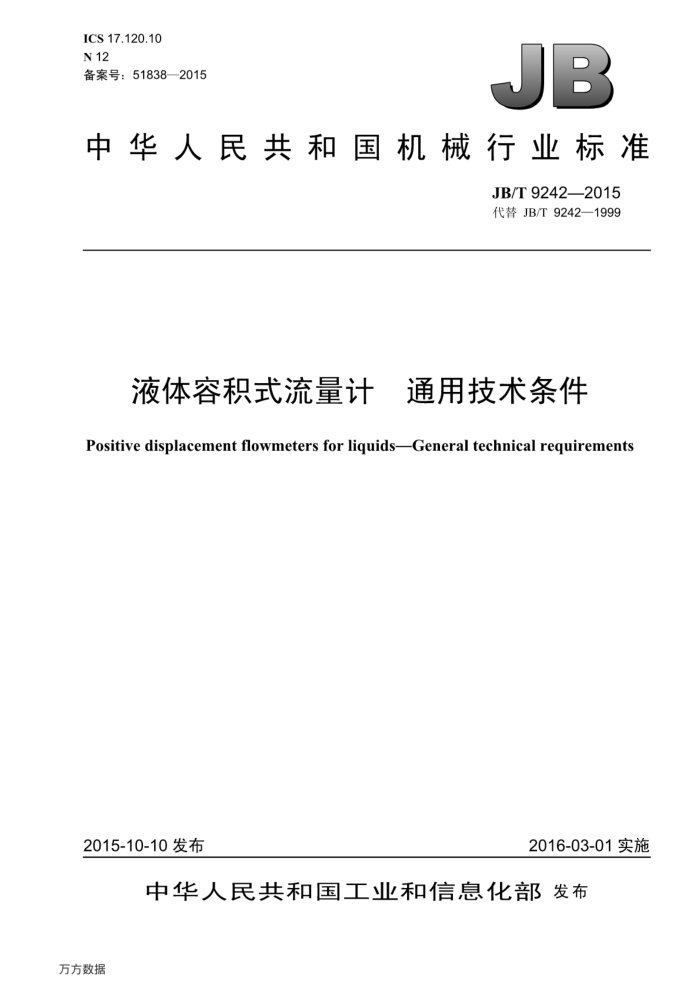

ICS 17.120.10 N 12 备案号：51838—2015
JB
中华人民共和国机械行业标准
JB/T92422015 代替JB/T9242—1999
液体容积式流量计 通用技术条件
Positive displacementflowmeters forliquids-General technicalrequirements
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布
万方数据 JB/T9242—2015
目 次
前言 1 范围..
III
规范性引用文件 3 术语和定义. 4正常工作条件.. 4.1 安装.. 4.2 被测液体. 5技术要求... 5.1 基本误差 5.2 重复性误差 5.3 密封性.. 5.4 耐压强度 5.5 压力损失 5.6 过载能力 5.7 环境温度影响. 5.8 电源变化影响.. 5.9 共模干扰影响 5.10 静电放电抗扰度 5.11 射频电磁场辐射抗扰度 5.12 电快速瞬变脉冲群抗扰度 5.13 浪涌抗扰度 5.14 外磁场影响. 5.15 绝缘电阻.. 5.16 绝缘强度. 5.17 黏度修正... 5.18 温度修正.. 5.19 压力修正 5.20 抗运输环境性能 5.21 外观试验方法
2
6
6.1 基本误差试验， 6.2 重复性误差试验 6.3 密封性试验. 6.4 耐压强度试验， 6.5 压力损失试验.. 6.6 过载能力试验 6.7 环境温度影响试验 6.8 电源变化影响试验
1
万方数据 JB/T9242—2015
6.9 共模干扰影响试验 6.10 静电放电抗扰度 6.11 射频电磁场辐射抗扰度 6.12 电快速瞬变脉冲群抗扰度， 6.13 浪涌抗扰度 6.14 外磁场影响.. 6.15 绝缘电阻试验 6.16 绝缘强度试验. 6.17 黏度修正 6.18 温度修正 6.19 压力修正 6.20 抗运输环境性能试验 6.21 外观 7检验规则.
g
&
0
10 10 10 10
7.1 出厂检验。 7.2 型式检验 8标志、包装和贮存 8.1标志. 8.2 包装.. 8.3 贮存.
2
表1 各准确度等级的最大允许误差表2 静电放电抗扰度试验参数.. 表3射频电磁场辐射抗扰度试验参数.. 表4电快速瞬变脉冲群抗扰度试验参数表5浪涌抗扰度试验参数表6绝缘强度试验电压表7极差法系数... 表8检验项目及顺序
10
II
万方数据 JB/T9242—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9242一1999《容积式流量计 通用技术条件》，与JB/T9242一1999相比主要技术
变化如下：
标准名称改为“液体容积式流量计 通用技术条件”；更新了规范性引用文件；删除了有关瞬时流量基本误差的内容；增加了密封性要求（见5.3）；增加了电磁兼容抗扰度项目 目（见5.105.13）。
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本标准起草单位：上海工业自动化仪表研究院、北京瑞普三元仪表有限公司、合肥精大仪表股份有
限公司、开封仪表有限公司、上海光华仪表有限公司、上海一诺仪表有限公司、天信仪表集团有限公司、 余姚市银环流量仪表有限公司、浙江苍南仪表厂、重庆耐德工业股份有限公司、中国仪器仪表行业协会自动化仪表分会。
本标准主要起草人：李明华、李振中、甘晓梅、苗豫生、朱家顺、李文山、陶朝建、叶斌、李熙、 股兴景、武丽英。
本标准所代替标准的历次版本发布情况为：
JB/T9242—1999。
III
万方数据 JB/T9242—2015
液体容积式流量计通用技术条件
1范围
本标准规定了液体容积式流量计的术语和定义、正常工作条件、技术要求、试验方法、检验规则、 标志、包装和贮存。
本标准适用于由传感器（或变送器）与显示部分组成，能进行累积流量测量和显示的所有液体容积
式流量计（包括腰轮流重计、圆齿轮流重计、刮板流量计、旋转活塞流重计、往复活塞流重计、圆盘流量计、螺杆流量计、双转子流量计等，以下简称流量计）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T9112一2010钢制管法兰类型与参数 GB/T13384机电产品包装通用技术条件 GB/T17611一1998封闭管道中流体流量的测量术语和符号 GB/T17626.2电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T 17626.11 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T18271.3—2000 过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的
试验
GB/T25480—2010 仪器仪表运输、贮存基本环境条件及试验方法 GB/T25925—2010 工业自动化仪表公称工作压力值系列 JB/T9252—1999 工业自动化仪表指针指示部分的基本型式、尺寸及指针的一般技术要求
3术语和定义
GB/T17611一1998界定的以及下列术语和定义适用于本文件。
3.1
容积式流量计positivedisplacementflowmeter 安装在封闭管道中，由若干个已知容积的测量室和一套机械装置组成，靠流体流动压力驱动机械装
置并籍此使测量室反复地充满和排放流体的装置
注：通过计算流经装置的体积的次数就可确定流体的体积流量， [GB/T17212—1998，定义P3.1.3.15]
3.2
基本误差 intrinsicerror 在参比条件下确定的流量计的示值误差。
1
万方数据 JB/T9242—2015
3.3
重复性误差 repeatabilityerror 在相同的工作条件下，从同一方向做全范围移动时，对同一个输入值在短时间内多次连续测量输出
所获得的极限值之间的代数差。
[GB/T17212—1998，定义P2.2.2.29]
3.4
公称压力 nominalpressure 流量计的最大允许工作压力。
3.5
黏度修正 viscositycorrection 为了消除或减少因被测液体黏度变化所引起的流量计示值变化而进行的修正。
3.6
温度修正 temperaturecorrection 为了消除或减少因被测液体温度变化所引起的流量计示值变化而进行的修正。
3.7
压力修正 pressurecorrection 为了消除或减少因被测液体压力变化所引起的流量计示值变化而进行的修正。
4正常工作条件
4.1安装
流量计的安装应符合下列要求： a）流量计应安装在与其进出口接头公称内径相同的管道上。管道与流量计间的连接密封件不应凸
入流体内。该管道的内壁应清洁，无积垢。 b）流量计进出口轴线对相连管道轴线目测应无偏斜。 c）采用法兰连接时，法兰的尺寸应符合GB/T9112一2010或其他法兰标准的规定。
4.2被测液体
被测液体应符合下列要求： a）被测液体应充满流量计测量室及其前后连接管道。被测液体中含有气体时，在流量计入口前应
装有气体分离器 b）被测液体不宜含颗粒物质或脏物。否则，在流量计入口前应安装过滤器。 c）被测液体流量稳定，操作有关阀门时动作缓慢。 d）被测液体的流量、温度、压力、黏度等的范围应符合流量计铭牌上的规定。 e）其他条件应符合流量计使用说明书的要求，
5技术要求
5.1基本误差
流量计的基本误差指包括显示部分在内的整个流量计的基本误差。流量计的基本误差应不超过表1 规定的最大允许误差。
流量计的基本误差以流过流量计的流体实际总量的百分数表示，并应注明适用的最小累积流量。
2
万方数据 JB/T9242—2015
表1各准确度等级的最大允许误差
准确度等级最大允许误差注：括弧内数字不推荐采用
0.2 ±0.2%
(0.3) （±0.3%）
0.1 ± 0.1%
0.5 ±0.5%
1.0 ± 1.0%
1.5 ± 1.5%
5.2重复性误差
流量计的重复性误差应不超过相应准确度等级规定的最大允许误差绝对值的1/3。 5.3密封性
流量计应能承受试验压力为公称压力的1.1倍、历时5min的静压力试验，表体及连接部分应无泄
漏。 5.4耐压强度
流量计应能承受试验压力为公称压力的1.5倍、历时5min的耐压强度试验，而不损坏、无渗漏（流量计的公称压力应符合GB/T25925一2010的规定）。 5.5压力损失
流量计的压力损失应不超过制造商规定的值。 5.6过载能力
流量计应能承受流量超过上限值10%的短时过载，流量恢复到正常范围后，流量计的基本误差和
重复性误差应符合5.1和5.2的要求。
5.7环境温度影响
对于带有电子装置的流量计，当环境温度从20℃土2℃变化到-10℃～50℃范围内任一温度时，流量计电子显示部分的累积流量示值误差的变化量应不超过最大允许误差绝对值的1/3。 5.8电源变化影响
对于直流供电的流量计，当直流主电源在额定电压的85%～120%范围内变化时，流量计的基本误差和重复性误差应符合5.1及5.2的要求。
对于交流供电的流量计，当交流主电源电压在额定电压的85%110%范围内变化、电源频率在（50士2.5）Hz范围内变化时，流量计的基本误差和重复性误差应符合5.1及5.2的要求。
5.9共模干扰影响
对于带有电子装置的流量计，在电子显示部分任一输入端与地之间施加频率为50Hz、电压有效值为250V的交流干扰电压时，流量计电子显示部分的累积流量示值误差的变化量应不超过最大允许误差绝对值的1/3，
本要求只适用于采用交流电源的流量计。 5.10静电放电抗扰度
对于带有电子装置的流量计，按表2中的试验参数进行试验，试验中流量计功能应正常，试验后流量计的基本误差和重复性误差应符合5.1及5.2的要求。
"
万方数据 JB/T9242—2015
表2 静电放电抗扰度试验参数
空气放电 8 kv 10 次
放电方式试验电压试验次数
接触放电 4 kv 10次
射频电磁场辐射抗扰度对于带有电子装置的流量计， 按表3中的试验参数进行试验，试验中流量计功能应正常，试验后流
5.11
量计的基本误差和重复性误差应符合5.1及5.2的要求。
表3 射频电磁场辐射抗扰度试验参数
频率范围试验场强测试距离天线极化方向
80MHz~1000MHz
10 V/m 3 m 垂直/水平
5.12 电快速瞬变脉冲群抗扰度
对于带有电子装置的流量计，按表4中的试验参数进行试验，试验过程中流量计功能允许暂时降低或丧失， 试验结束后应能自动恢复。试验后流量计的基本误差和重复性误差应符合5.1及5.2的要求
表4 电快速瞬变脉冲群抗扰度试验参数
试验方式峰值电压试验时间重复频率极性脉冲上升时间脉冲持续时间
供电电源与保护地之间
信号、数据和控制端口
2 kv
1 kv
60 s 5 kHz 正极，负极 5 ns 50 ns
5.13 浪涌抗扰度
对于带有电子装置的流量计，按表5中的试验参数进行试验，试验过程中流量计功能允许暂时降低或丧失，试验结束后应能自动恢复。试验后流量计的基本误差和重复性误差应符合5.1及5.2的要求。
表5 浪涌抗扰度试验参数
1.0 kv 1.2/50 μs~8/20 μs 线-地，线-线正极，负极
开路试验电压浪涌波形试验方式
极性试验次数重复率
各5次 1次/min
4
