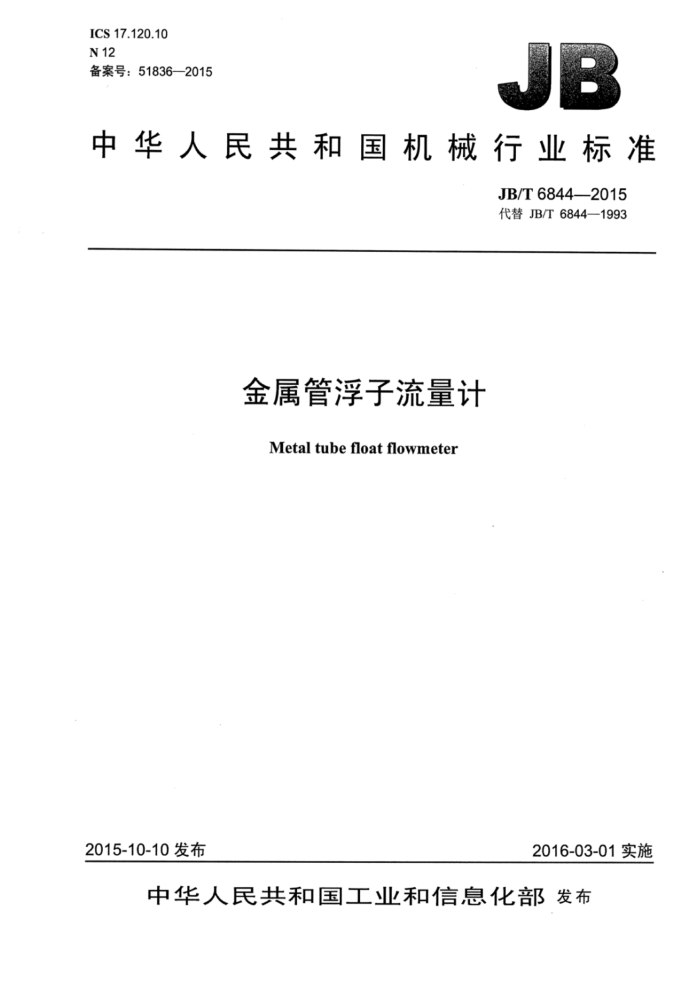

JB/T 6844-2015 金属管浮子流量计 ICS 17.120.10 N12 备案号:51836—2015

中华人民共和国机械行业标准
JB/T6844—2015 代替JB/T6844—1993
金属管浮子流量计 Metal tube float flowmeter
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T6844—2015
目 次
前言 1 范围 2 规范性引用文件, 3产品分类和基本参数 3..1产品分类.... 3.2基本参数.. 3.3连接方式, 4技术要求.. 4.1参比工作条件下的基本性能 4.2与影响量有关的要求 4.3安全性能 4.4其他性能.. 5试验方法... 5.1试验条件... 5.2基本性能试验 5.3与影响量有关的试验 5.4安全性能试验 5.5其他性能试验 6检验规则. 6.1出厂检验. 6.2型式检验.. 7标志、包装和贮存 7.1标志. 7.2包装 7.3贮存. 附录A(资料性附录) 液体流量的测量与换算附录B(资料性附录) 气体流量的测量与换算 B.1 干气体的流量换算公式 B.2 常用气体的换算系数,
II
2
D
S
-
11 11 12 12 12 13 13 14
15 .16 16 16
表1 各准确度等级的最大允许误差表2 绝缘强度试验参数,表3电源电压和频率组合变化试验参数表4 出厂检验项目,表5 型式检验项目. 表 B.1 常用气体密度换算系数表B.2 常用气体压力换算系数,表B.3 常用气体温度换算系数
5
10 12 12 17 17 18 JB/T6844—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T6844一1993《金属管浮子流量计》,与JB/T6844一1993相比主要技术变化如下:
更新了规范性引用文件; -取消了与“气远传”相关的条文和内容(见1993年版的3.1.3、3.2.8、4.1.1、4.1.2、4.1.8、4.2.1、 4.2.4); 准确度等级中取消了5.0级(见3.2.3和表1);取消了供气气源(见1993年版的3.2.7.2);直流电源中增加了3.6V(见3.2.7);输出信号中增加了通信信号(见3.2.8); -取消了流量计示值流量(或输出信号所对应的流量)的重复性误差要求和试验方法(见1993 年版的4.1.3、5.5); -取消了气源压力影响要求和试验方法(见1993年版的4.2.2.1、5.11.2.1); -增加了电源短时中断、静电放电抗扰度、射频电磁场辐射抗扰度要求和相应的试验方法(见 4.2.5、4.2.6、4.2.7、5.3.5、5.3.6、5.3.7)。
-
-
本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准化技术委员会(SAC/TC124)归口。 本标准负责起草单位:开封仪表有限公司、上海工业自动化仪表研究院。 本标准参加起草单位:北京瑞普三元仪表有限公司、常州市成丰流量仪表有限公司、常州双环热工
仪表有限公司、承德热河克罗尼仪表有限公司、上海横河电机有限公司、上海肯特仪表股份有限公司、 沈阳北星仪表制造有限公司、余姚市银环流量仪表有限公司、浙江迪元仪表有限公司、中环天仪股份有限公司、重庆川仪流量仪表分公司。
本标准主要起草人:苗豫生、李明华、陈平、陈会庆、龚铭、李振中、刘林辉、秦志海、孙向东、 徐佳、宣肖华、赵志良、朱家顺。
本标准所代替标准的历次版本发布情况为:
JB/T6844—1993。
II JB/T6844—2015
金属管浮子流量计
1范围
本标准规定了金属管浮子流量计的产品分类和基本参数、技术要求、试验方法、检验规则、标志、 包装和贮存。
本标准适用于测量封闭管道中液体、气体或蒸汽流量的金属管浮子流量计(以下简称流量计)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。 凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T191一2008包装储运图示标志 GB3836.1爆炸性环境第1部分:设备通用要求 GB 3836.2 爆炸性环境第2部分:由隔爆外壳“d”保护的设备 GB3836.4 +爆炸性环境第4部分:由本质安全型“”保护的设备 GB4208 外壳防护等级(IP代码) GB/T6388一1986运输包装收发货标志 GB/T13384一2008机电产品包装通用技术条件 GB/T17626.2 电磁兼容试验和测量技术静电放电抗扰度试验 GB/T17626.3 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.11 电磁兼容试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T18271.3,过程测量和控制装置通用性能评定方法和程序第3部分:影响量影响的试验 GB/T25480一2010仪器仪表运输、贮存基本环境条件及试验方法
3产品分类和基本参数
3.1产品分类 3.1.1按结构型式分
流量计按传感器的结构型式分为: a)锥管浮子式(金属锥管与浮子); b)孔板浮子式(圆柱形金属管、节流孔板与锥形浮子)。
3.1.2按防护构造分
流量计按传感器的防护构造分为: a)基本型; b)夹套型; c)耐腐型。
- JB/T6844—2015
3.1.3 :按信号输出方式分
流量计按信号输出方式分为: a)现场指示型; b)电远传型: c)报警型。 注:可以适当组合成具有多种功能。
3.1.4 按适应环境分
流量计按适应环境分为: a)普通型; b)防爆型。
3.2基本参数 3.2.1 公称通径(DN)
流量计的公称通径系列值(mm)为: 4,6,8,10,15,20,25,(32),40,50,(65),80,100,(125),150,200,250。 注:括号内的数值为非优选值。
3.2.2 2公称工作压力
流量计常用的公称工作压力系列值(MPa)为: 1.0,1.6,2.5,4.0,6.3,10。
3.2.3 3准确度等级
流量计的准确度等级分为: 1.0,1.5,(2.0),2.5,4.0。 注:括号内的等级为非优选等级。
3.2.4流量测量范围上限值数系
流量计的流量测量范围上限值数系按公式(1)计算。
A=α ×10"...
. (1)
式中: A一—流量计流量测量范围上限值数系; α——1,1.2,1.6,2.0,2.5,3,4,5,6(6.3),8中任—数值; n 任意正、负整数或零。 注:流量测量范围上限值均指在标准状态(20℃、101.325kPa)下的流量值。
3.2.5 5范围度
流量计的流量测量范围度应大于或等于5:1。 3.2.6 6工作流体的温度
流量计的工作流体温度为: a)上限温度范围:60℃~400℃;
2 JB/T6844—2015
b)下限温度范围:-80℃~0℃。 3.2.7供电电源
流量计采用下列电源供电: a)交流电源:220V,50Hz; b)直流电源:3.6V,12V,24V,36V任选。
3.2.8输出信号
流量计采用以下输出信号: a)直流电流信号:0mA~10mA或4mA~20mA: b)直流电压信号:0V~10V或1V~5V; c)电脉冲信号: d)通信信号; e)报警信号。
3.2.9 工作环境条件
流量计的工作环境条件如下: a)环境温度:-10℃~55℃或-25℃55℃,或按用户要求; b)相对湿度:5%~95%: c)大气压力:86kPa~106kPa。
3.3连接方式
流量计可采用下列连接方式: a)法兰式; b)螺纹式; c)夹持式; d)卡箍式: e)其他连接方式。
4技术要求
4.1 参比工作条件下的基本性能 4.1.1基本误差
流量计的基本误差应不超过表1规定的最大允许误差。 最大允许误差以流量测量范围上限值的百分数表示。
表1 各准确度等级的最大允许误差
2.0 ±2.0
2.5 ±2.5
4.0 ±4.0
准确度等级最大允许误差 % 4.1.2回差
1.0 ± 1.0
1.5 ±1.5
流量计的回差应不超过最大允许误差的绝对值。
m JB/T6844—2015
直流电源电压公称值变化+10%和-15%时,具有电远传功能的流量计的输出下限值和输出上限的变化量应不超过公称输出量程的1.0%(适用于1.0和1.5级的流量计)或1.5%(适用于2.0、2.5、4.0级的流量计)。 4.2.5电源短时中断
当交流主电源中断250/300周期(50Hz/60Hz),直流主电源中断5ms、20ms、100ms、200ms、 500ms时,允许具有电远传功能的流量计出错,电压恢复后,流量计应能自动恢复功能,其输出下限值和输出上限的变化量应不超过公称输出量程的1.5%(适用于1.0和1.5级的流量计)或2.5%(适用于2.0、2.5、4.0级的流量计)。 4.2.6静电放电抗扰度
在转换器的壳体表面以及转换器附近的参考接地平板上进行接触放电正负4kV、空气放电正负8kV 的试验后,其输出下限值和输出上限的变化量应不超过公称输出量程的1.5%(适用于1.0和1.5级的流量计)或2.5%(适用于2.0、2.5、4.0级的流量计)。 4.2.7射频电磁场辐射抗扰度
在频率为80MHz~1000MHz、距离为3m、场强为10V/m、AM1kHz、80%调制的条件下,转换器仍应正常工作,其输出下限值和输出上限的变化量应不超过公称输出量程的1.5%(适用于1.0和 1.5级的流量计)或2.5%(适用于2.0、2.5、4.0级的流量计)。 4.2.8工频磁场抗扰度
当具有电远传功能的流量计处于400A/m(50Hz)磁场强度和最不利的磁场方向及相位时,其输出下限值和输出上限的变化量应不超过公称输出量程的1.5%(适用于1.0和1.5级的流量计)或2.5% (适用于2.0、2.5、4.0级的流量计)。 4.3安全性能 4.3.1耐压强度
流量计的传感器应能承受1.5倍规定公称压力,保持5min,而无泄漏和损坏。 4.3.2绝缘电阻
供电工作的流量计的电源端子与接地端子、输出端子与接地端子之间的绝缘电阻应不小于20MQ2。 4.3.3绝缘强度
供电工作的流量计的电源端子与接地端子、输出端子与接地端子之间,应能承受电压和频率为表2 所列试验电压和频率、泄漏报警电流为10mA的绝缘强度试验,而无击穿和飞弧等现象。
表2绝缘强度试验参数
试验电压和频率 1500V,50Hz 500V,50Hz
供电电源交流220V,50Hz
保持时间 1 min
直流3.6V,12V,24V,36V 4.3.4直流反向保护
二线制直流供电的流量计,在电源端子间反向施加1.1倍公称电压值,保持5min,应无损坏。
