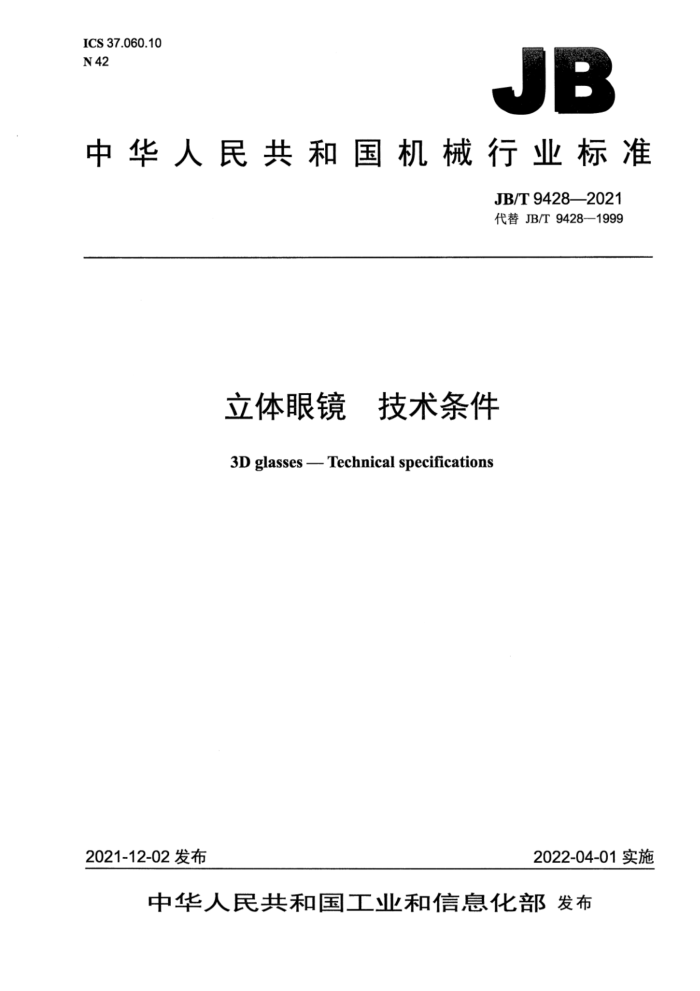

中华人民共和国机械行业标准
JB/T9428—2021 代替JB/T9428—1999
立体眼镜 技术条件 3D glasses-Technical specifications
2021-12-02发布
2022-04-01实施 中华人民共和国
机械行业标准立体眼镜技术条件
JB/T9428-2021
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm·0.75印张·23千字
2022年4月第1版第1次印刷
定价：18.00元
善
书号：15111·16270 网址：http：//www.cmpbook.com 编辑部电话：（010）88379399 直销中心电话：（010）88379399
封面无防伪标均为盗版 目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类及特点. 5偏光3D眼镜角度 6技术要求..
1I
6.1 偏光3D眼镜 6.2 主动3D眼镜. 6.3 光谱3D眼镜
7试验方法. 7.1 偏光3D眼镜 7.2 主动3D眼镜.. 7.3 光谱3D眼镜. 8检验规则 8.1 出厂检验. 8.2 型式检验 9标志、包装、运输和贮存 9.1标志.. 9.2 包装. 9.3 运输和贮存. 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9428—1999《偏光眼镜技术条件》，与JB/T9428—1999相比主要技术变化如下：
标准名称由“偏光眼镜技术条件”改为“立体眼镜技术条件”，相应扩大了第1章规定的适用范围；增加了第2章“规范性引用文件”，即增加了引导语及引用文件：增加了第3章“术语和定义”；增加了第4章“分类及特点”；将原“技术要求”中第1条修改为第5章“偏光3D眼镜角度”；增加了主动3D眼镜、光谱3D眼镜的技术要求和试验方法以及第8章“检验规则”的相关内容；一明确了型式检验的项目及合格依据： -增加了运输、贮存的基本环境条件及试验方法。
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所有限公司、芜湖影星巨幕有限公司、福建省锐驰智能技术
研究院有限责任公司、中国华录集团有限公司、江苏尚阳数字影视有限公司、苏州信颐系统集成有限公司、秦皇岛美视达视听检测技术有限公司、深圳职业技术学院。
本标准主要起草人：邓荣武、高松柏、苏文露、孔建平、王宏伟、孔维成、倪晓桦、朱利民、钱震、 李维善、张文胜、孙井顺、陈琛、刘宵婵、张禹、赵宁。
本标准所代替标准的历次版本发布情况为
ZBN42003-1987; -JB/T9428—1999。 立体眼镜技术条件
1范围
本标准规定了观看立体电影、立体幻灯、立体图片等立体影像的立体眼镜的术语和定义、分类、特点、偏光3D眼镜角度、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于观看立体电影、立体幻灯、立体图片等立体影像的立体眼镜（以下简称3D眼镜》。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2410透明塑料透光率和雾度的测定 GB/T3979物体色的测量方法 GB/T13384机电产品包装通用技术条件 GB/T14214眼镜架通用要求和试验方法 GB/T25480仪器仪表运输、存基本环境条件及试验方法 JB/T9426.6电影摄影物镜第6部分：电影摄影物镜性能测定方法 SJ/T11593--2016主动快门式立体眼镜技术规范
3术语和定义
下列术语和定义适用于本文件。
3.1
偏振度degree of polarization 光束中偏振部分的光强度与整个光强度之比。 注：对于偏振片而言，偏振度是其两个光轴（互相垂直的透过轴和吸收轴）的透过光强度之差与透过光强度之和之比。
3.2
退偏现象 depolarizationphenomenon 消偏现象将偏振光变成非偏振光的一种偏振情况。
3.3
雾度haze H 透过镜片而偏离入射光方向的散射光通量与透射光通量的百分比。 注：本标准中仅把偏离入射光方向2.5°以上的散射光通量用于计算雾度。
3.4
色差colourdifference 式（1）计算。
AEab = ()* +(Aa*) +(Ab*)
(1)
3.5
3D串扰3Dcrosstalk 在3D显示系统发出左右眼的信号（光线）时，本该进入左眼的信号（光线）进入右眼，反之亦然。 注：串扰率的高低在画面上的直观反映就是播放两幅图像时，重影的深浅和影像的模糊程度。
4分类及特点
4.13D眼镜分为三大类，即被动偏光3D眼镜（以下简称偏光3D眼镜）、主动快门式3D眼镜（以下简称主动3D眼镜）及被动分色3D眼镜。 4.2偏光3D眼镜可分为圆偏光3D眼镜和线偏光3D眼镜，圆偏光又可分为RD格式和MI格式，而线偏光按角度分为0°/90°和-45"/+45°两种格式。目前普遍使用的是圆偏光RD格式的3D眼镜。 4.3主动3D眼镜需配合3D同步信号发射器使用，3D同步信号发射器与眼镜需要基于同一种通信媒介（如红外、DLP-link2.4GHz及蓝牙）与通信协议（不同厂家可能有不同的通信协议）来使用。 4.4被动分色3D眼镜可分为光谱分色3D眼镜（也称杜比3D眼镜，以下简称光谱3D眼镜）及红蓝 3D眼镜。红蓝3D眼镜可在普通显示屏上使用，对设备无要求，采用软件分色处理形成立体，但立体成像效果较差，只适用于娱乐体验。
5偏光3D眼镜角度
偏光3D眼镜左右偏光镜片的偏振轴方向与水平面夹角为45°土1.5°，偏振轴相互交角为90°土3° 并成正“V”形。如图1所示。
说明：一左偏光镜片；
1-
一左右偏光镜片偏振轴： 3水平面： 4- 一右偏光镜片。
2-
图1
6技术要求
6.1 偏光3D眼镜 6.1.2 偏光镜片的偏振度P应不小于99%。 6.1.3 偏振膜应清洁、平整，无明显皱纹、白点、划痕、手印、纤维、水渍、浸碘、拉膜不均匀等现象。 6.1.4 偏振膜颜色应呈中性灰，在透光光谱400nm~760nm范围内，其透过率之差应不大于8% 6.1.5 偏光镜片的厚度应不大于2mm。 6.1.6 偏光3D眼镜在-20℃60℃温度范围内，不得有框架断裂、镜片脱胶及退偏现象。 6.1.7 偏光3D眼镜在温度为40℃，相对湿度为95%的情况下，镜片不得有脱胶和退偏现象。 6.1.8 塑料镜架应结实：镜脚连续向左右弯曲成90"，应无任何裂纹现象；镜架从2m高度以任何状态自由落下，应无任何损坏现象。 6.1.9 塑料镜架的表面粗糙度Ra应不超过0.8μm。 6.1.10 低框架偏光3D眼镜的厚度应不小于0.5mm 6.1.11 偏光3D眼镜的阻燃性应符合GB/T14214的规定 6.1.12 偏光3D眼镜的色度用CIELAB色度空间表示，应符合表1的规定。
表1
项目
要求 63~73 -4~1 1.5~6.5 ≤1.5
L" a b*
色度
左右镜片之间的色差Ea
6.1.13 3偏光3D眼镜的雾度应不大于1.0%。 6.2主动3D眼镜
应符合SJ/T11593-2016中4.1～4.13的规定。 6.3光谱3D眼镜 6.3.1光谱3D眼镜的3D串扰应不大于2.5%。 6.3.2在可见光的范围内，光谱3D眼镜的左右眼镜片3D透过率应不小于80%。 6.3.3在可见光的范围内，光谱3D眼镜的左右眼镜片的透光率应不小于25%。
7试验方法
7.1偏光3D眼镜 7.1.1偏光3D眼镜角度
偏光3D眼镜角度使用偏光眼镜检查仪测量，测试系统如图2所示，试验步骤如下： a）将被测偏光3D眼镜放在偏光眼镜检查仪的工作台上，转动带刻度的检偏器，使被测偏光3D眼
镜的左右偏光镜片在视场内，先后使其处于全暗状态。两次转动分别读出刻度盘上的读数之差，即为偏振轴相互交角。
b）将左右偏光镜片分别放在偏光眼镜检查仪上测量，即可测得水平夹角。 说明： 1面光源； 2- 毛玻璃：
被测偏光3D眼镜：一带刻度盘的检偏器。
3-
图2
7.1.2 偏光镜片透过率及左右两偏光镜片透过率之差 7.1.2.1 使用透光率测定仪或其他仪器对偏光镜片的透过率进行测量，测试系统如图3所示。
-
说明：
平行光管； 2 被测偏光3D眼镜： 3——积分球； 4—光电接收器： 5—整流器。
-
图3
将平行光管与积分球之间的距离调整好后，放上被测偏光3D眼镜，分别测出左右偏光镜片的出射光通量，取下偏光3D眼镜测出入射光通量中，并按公式（2）分别计算。
注：在测和中时，使照射在积分球壁上的光斑大小尽量接近。
d x100% d
(2)
T=
式中：
透过率；
T
- 出射光通量，单位为流（1m） 8- 一入射光通量，单位为流（lm）。
7.1.2.2 根据分别测得的左右偏光镜片的透过率左及有，按公式（3）计算左右两偏光镜片的透过率之差△。
AT在右
(3)
