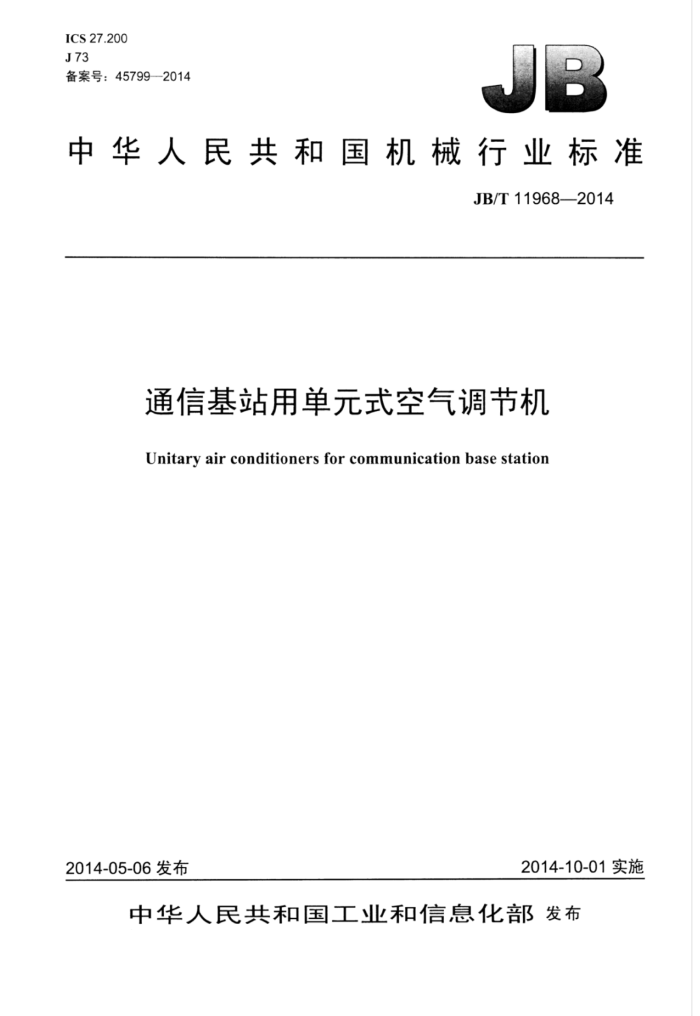

ICS27.200 J73 备案号：45799—2014
中华人民共和国机械行业标准
JB/T11968—2014
通信基站用单元式空气调节机
Unitary air conditioners for communication base station
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11968—2014
目 次
前言 1范围. 2 规范性引用文件
II
术语和定义 4型式和基本参数 4.1 型式. 4.2 基本参数 5要求 5.1 一般要求 5.2 安全要求， 5.3 控制系统要求， 5.4 性能要求 6 试验 6.1 试验条件 6.2 一般要求.. 6.3试验方法. 7检验规则 7.1 检验分类.. 7.2 出厂检验， 7.3 抽样检验. 7.4 型式检验 8标志、包装、运输和存 8.1 标志 8.2 包装. 8.3 运输和贮存表1 能效比要求表2 噪声最高允许值（声压值）表3 试验工况表4 检验项目
3 JB/T11968—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口本标准负责起草单位：广东美的暖通设备有限公司、合肥通用机械研究院、合肥天鹅制冷科技有限
公司、广东吉荣空调有限公司、艾默生网络能源有限公司、四川依米康环境科技股份有限公司、浙江盾安人工环境股份有限公司、马鞍山市博浪热能科技有限公司、合肥通用机电产品检测院有限公司、合肥通用环境控制技术有限责任公司。
本标准参加起草单位：广东中菱空调设备有限公司、珠海格力电器股份有限公司。 本标准主要起草人：程站理、卢文彪、马金平、金从卓、陈镇凯、苗华、王倩、丁成章、武家耀、
陈璞、程立权、李敏华、林爱革、张译文。
本标准为首次发布。
II JB/T11968-2014
通信基站用单元式空气调节机
1范围
本标准规定了通信基站用单元式空气调节机（以下简称基站空调）的术语和定义，型式和基本
参数、要求、试验、检验规则、标志、包装、运输和贮存。
本标准适用于通信基站用的单元式空气调节机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的号用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB4343.2家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度 GB4706.32家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求 GB5296.2消费品使用说明第2部分：家用和类似用途电器 GB17625.1电磁兼容限值谐波电流发射限值（设备每相输入电流≤16A） GB/T17758—2010单元式空气调节机 GB25130单元式空气调节机安全要求 YD/T1363.3通信局（站）电源、空调及环境集中监控管理系统第3部分：前端智能设备协议
3术语和定义
下列术语和定义适用于本文件。
3.1
通信基站用单元式空气调节机unitaryairconditionersforcommunicationbase station 一种向小型通信设备房间提供处理空气的设备。
3.2
制冷量（制冷能力）coolingcapacity 在规定的制冷量试验条件下，基站空调单位时问内从封闭基站内除去的热量总和，单位为瓦（W）。
3.3
制冷消耗功率coolingpowerinput 在规定的制冷量试验条件下，基站空调运行时所消耗的总功率，单位为瓦（W）。
3.4
热泵heatpump 通过转换制冷系统制冷剂流向，从室外环境介质吸热并向室内放热，使室内空气升温的制冷系统。
3.5
制热量（制热能力）） heating capacity 在规定的制热量试验条件下，基站空调单位时问内向基站送入的热量总和，单位为瓦（W）。
1 JB/T11968--2014
3.6
制热消耗功率heatingpowerinput 在规定的制热量试验条件下，基站空调运行时所消耗的总功率，单位为瓦（W）。
3.7
制冷能效比（EER） energy efficiency ratio 在规定的制冷量试验条件下，基站空调制冷量与制冷消耗功率之比，其值用瓦每瓦（WW）表示。
3.8
制热性能系数（COP） coefficient of performance 在规定的制热量试验条件下，基站空调制热量与制热消耗功率之比，其值用瓦每瓦（W/W）表示。
3.9
循环风量indoordischargeair-flow 在规定的制冷量试验条件下，基站空调单位时问内向密闭房问、空问或区域送入的空气量，单位为
立方米每小时（m/h）。 3.10
显热制冷量sensiblecoolingcapacity 在规定的制冷量试验条件下，基站空调单位时问内从基站除去显热部分的热量，单位为瓦（W），
以下简称“显冷量”。 3.11
显热比sensible heatratio 显冷量与总制冷量之比。
3.12
空气烩值法airenthalpydifferencemethod 一种测定基站空调制冷、制热量的试验方法，它对基站空调的送风参数、回风参数以及循环风量进
行测量，用测出的风量与送风、回风恰差的乘积确定基站空调的能力。
4型式和基本参数
4.1型式 4.1.1按功能分为：单冷型、热泵型。 4.1.2按结构型式分为：整体型、分体型。 4.1.3按送风方式分为：前上侧送风、前下侧送风。 4.1.4基站空调型号的编制可由制造商自行确定，但型号中应体现名义工况下基站空调的制冷量。 4.2基本参数 4.2.1 基站空调正常工作的室外环境温度：
a）单冷型：机组在5℃～48℃范围内应保证正常制冷： b）热泵型：机组在5℃～48℃范围内应保证正常制冷，在不低于-15℃时应保证正常制热。
4.2.2基站空调工作电源要求：
电源额定频率50Hz，单相交流电额定电压220V、三相交流额定电压380V。 4.2.3基站空调海拔要求：
基站空调应能在海拔1000m内正常工作，超出此高度时，制造厂与用户根据协议增加有关措
施。
2 JB/T11968—2014
5要求
5.1一般要求 5.1.1基站空调应按经规定程序批准的图样和技术文件制造。 5.1.2各零部件的安装应牢固可靠，管路与零部件不应有相互摩擦和碰撞。 5.1.3室外部分应有良好的耐候性能。 5.1.4制冷系统受压零部件的材料应能在制冷剂、润滑油及其混合物的作用下，不产生劣化且保证整机正常工作。 5.1.5涂漆件表面不应有明显的气泡、流痕、漏涂，底漆外漏及不应有的皱纹和其他损伤。 5.1.6每台机组表面应有开关、显示装置。 5.2安全要求
基站空调的安全要求应符合GB25130的规定。 5.3控制系统要求 5.3.1基站空调应具有来电自动恢复功能。当断电停机后恢复供电时，基站空调能自动起动。 5.3.2基站空调应具备可设置双机互为备份、互相切换、轮流起动的功能。 5.3.3采用三相交流电源供电的基站空调，应具备缺相保护功能、相序容错功能，当A、B、C三相发生错相时，基站空调应能自动调整，保持正常运转。 5.3.4应能按设定的温度要求进行自动调节，显示工作状态；具有故障智能检测、诊断功能。 5.3.5基站空调全部元器件在电压（220土15%）V、（380土15%）V的范围内应能正常工作，超出此电压范围应能自动保护，并能够在电源恢复正常时自动起动（自动起动应恢复到停机前设定的状态）；并具备提示、告警功能。 5.3.6基站空调标准配置应具备RS485或者RS232监控接口，可实现本地和远端两种控制模式，且应具有良好的电气隔离（信号端子对地承受直流电压500V，1min不击穿或闪烁）性能。协议格式应符合YD/T1363.3的规定。同时具备三种功能：
一遥测：远程测试基站内、外温度；一遥信：远程读取空调运行状态参数和故障信息；一遥控：远程控制空调的开关机和相关参数的设置
5.3.7电磁兼容、电气控制系统应具有抑制电磁干扰和谐波电流的性能，按GB4343.2的规定进行测试，其连续干扰电压，连续干扰功率、连续干扰电压等值应不大于该标准中规定的干扰特性允许值；按 GB17625.1的规定进行测试，应不大于该标准中规定A类设备的谐波电流限值。设备输入总谐波电流成分要求小于10%。 5.3.8保护与告警功能要求如下：
系统高压压力保护：基站空调的制冷系统应有高压压力保护，当制冷系统内冷媒压力异常过高时：压缩机应能自动停机保护；
一系统低压压力保护：基站空调的制冷系统应有低压压力保护，当制冷系统内冷媒压力异常过低
时，压缩机应能自动停机保护。
5.4性能要求 5.4.1气密性
基站空调制冷系统各部分不应有制冷剂泄漏。
3 JB/T119682014
5.4.2制冷量
基站空调的实测制冷量不应小名义制冷量的95% 5.4.3制冷消耗功率
基站空调的实测制冷消耗功率不应大于名义制冷消耗功率的110% 5.4.4制冷能效比
基站空调的能效比（EER）不应低于表1规定的能效要求。
表1能效比要求
类型整体型分体型
能效比 2.70 3.20
5.4.5显热比
基站空调的显热比应不小于0.8。 5.4.6制热量
热泵型基站空调的实测制热量不应小于热泵名义制热量的95%。 5.4.7制热消耗功率
热泵型基站空调的实测制热消耗功率不应大于热泵名义制热消耗功率的110%。 5.4.8最大制冷运行
基站空调在最大制冷工况运行时：
各部件不应损坏，基站空调应能正常运行： -在第1h连续运行期间，其电机过载保护器不应跳开；当基站空调停机3min后，再起动连续运行1h，但在起动运行的最初5min内允许电动机过载保护器跳开，其后不充许动作：在运行的最初5min内电机过载保护器不复位时，其停机不超过30min内复位的，应能够再连续运行1h； -对于手动复位的过载保护器，在最初5min内跳开的，应在跳开的10min后使其强行复位，并应能够再连续运行1h。
5.4.9最小制冷运行
基站空调在最小制冷工况运行时，在10min起动期问后的4h运行中，安全装置不应跳开，蒸发器的迎风面表面凝结的风霜面积不应大于蒸发器迎风面积的50%。
注1：为防冻结而自动控制压缩机开、停的自动可复位保护器不视为安全装置。 注2：蒸发器迎风表面结霜面积日视不易看出时可通过风量（风量下降不超过初始风量的25%）进行判定。
5.4.10凝露
基站空调箱体外表面凝露不应滴下，室内送风不应带有水滴。 5.4.11凝结水排除能力
基站空调应具有排除冷凝水能力，并且不应有水从基站空调中溢出或吹出。
4 JB/T11968—2014
5.4.12自动除霜
装有自动融霜装置的基站空调，在自动除霜工况下运行，应符合： a）在除霜周期中，室内侧的送风温度低于18℃的持续时问不超过1min；融霜周期结束时，室外侧
的温度升高不应大于5℃：如果需要，可以使用制造厂规定的热泵机组内辅助电加热装置制热： b）除霜结束后，室外换热器的霜层应融化掉（以确保制热能力不降低）。
5.4.13噪声
基站空调的噪声应符合： a）使用时不应有异常噪声和振动 b）实测噪声值最高不应大子表2的规定值，且不应大于明示值3dB（A）。
表2 噪声最高允许值（声压值）
室内侧dB（A）整体式
室外侧dB（A）整体式
名义制冷量CC/W
分体式 ≤53 ≤60 ≤67
分体式 ≤52 ≤57 ≤62
≤58 ≤62 ≤67
≤57 ≤60 ≤65
CC≤5500 5500 7500 5.4.14 运转
基站空调在进行运转试验时，所测得电流、电压、输入功率等参数应符合设计要求。
6试验
6.1试验条件 6.1.1 基站空调制冷量和热泵制热量的试验装置详见GB/T17758-2010中附录A。 6.1.2 试验工况见表3的规定。
单位摄氏度
表3试验工况室内侧回风状态
室外侧进风状态
工况条件
湿球温度 19
干球温度 27 32 21 2.7
干球温度 35 48 18a 27
湿球温度
名义制冷最大制冷运行最小制冷运行
24 32 12 24 6
23 15 24
制冷运行
凝露凝结水排除
名义制热低温超低温
7 -5 -15 2
制热量
20
15（最大）
制热运行
12
自动除霜
20
1
如客户有特殊的工况要求，按客户要求来进行测试。
6.1.3 试验用仪器仪表应经法定计量检验部门检定合格：并在有效期内。
