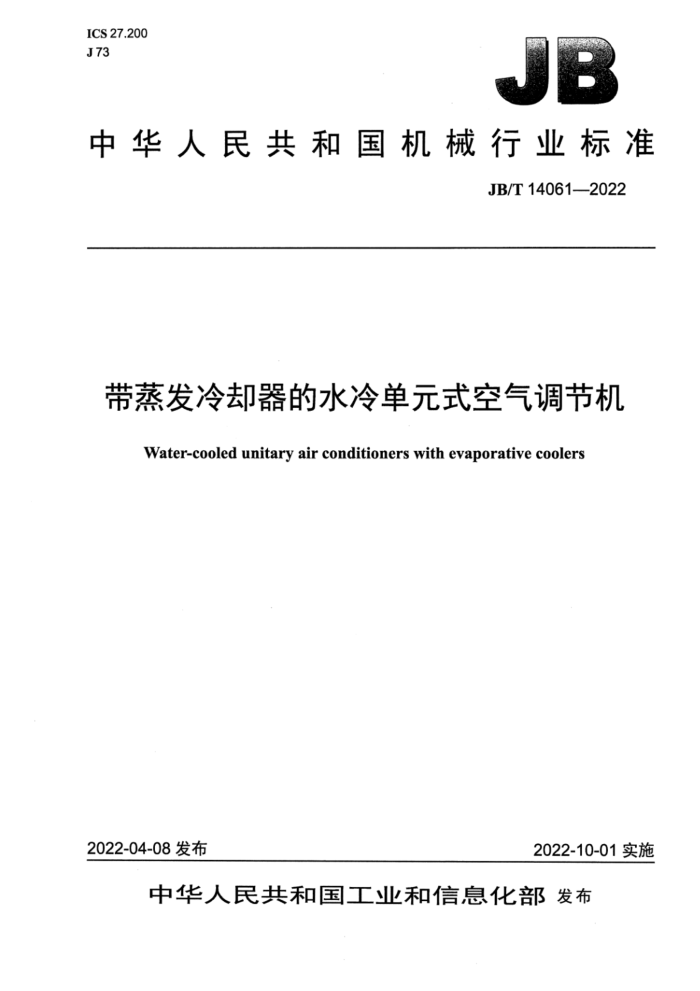

中华人民共和国机械行业标准
JB/T14061—2022
带蒸发冷却器的水冷单元式空气调节机
Water-cooled unitary air conditioners with evaporative coolers
2022-04-08发布
2022-10-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4型式与基本参数 4.1型式.. 4.2型号.. 4.3 基本参数 4.4制冷性能系数 5技术要求 5.1 一般要求.. 5.2 气密性、真空度和水侧耐压强度要求， 5.3 名义工况性能. 5.4 综合部分负荷性能 5.5 噪声.. 5.6 运行性能. 5.7 冷却水系统性能. 5.8 电气安全性能.. 5.9 外观.. 6试验方法。 6.1 测量仪表精度及测量规定 6.2 气密性、真空和压力试验. 6.3 名义工况性能试验. 6.4 空调机综合部分负荷性能 6.5 噪声.. 6.6 运行性能试验 6.7 冷却水系统试验. 6.8 电气安全性能试验. 6.9 外观. 7检验规则。 7.1 出厂检验 7.2 抽样检验.. 7.3 型式检验 8标志、包装、运输和贮存. 8.1 标志. 8.2 包装.
E
10 10 10 2
11
12 图1 空调机系统图
表1 设计和使用条件.. 表2 部分负荷工况表．性能系数表4噪声限定值（声压级）表5变工况性能温度范围. 表6空调机测试温度允许偏差表7绝缘电阻计额定电压. 表8检验项目、技术要求和试验方法
3
.4 5
.6 9 11 前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：深圳市立冰节能科技有限公司、合肥通用机电产品检测院有限公司、广东吉
荣空调有限公司、江西浩金欧博空调制造有限公司。
本标准参加起草单位：广东申菱环境系统股份有限公司、浙江江宇电机有限公司、合肥通用环境控制技术有限责任公司。
本标准主要起草人：王颖、张鑫、张明圣、吴杰生、吕洪超、张学伟、尹洁、程立权、梁平、陈海。 本标准为首次发布。 带蒸发冷却器的水冷单元式空气调节机
1范围
本标准规定了带蒸发冷却器的水冷单元式空气调节机的术语和定义、型式与基本参数、技术要求、 试验方法，检验规则以及标志，包装，运输和贮存。
本标准适用于由电动机驱动的、采用蒸气压缩制冷循环且配备了蒸发冷却器的水冷单元式空气调节机（以下简称空调机），其名义制冷量不小于7000W。
本标准不适用于喷雾式风冷单元式空调机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T4208外壳防护等级（IP代码） GB4706.32家用和类似用途电器的安全热泵、空调器和除湿机的特殊要求 GB/T13306标牌 GB/T13384机电产品包装通用技术 GB/T17758一2010单元式空气调节机 GB/T18430.1一2007蒸气压缩循环冷水（热泵）机组第1部分：工业或商业用及类似用途的冷
水（热泵）机组
GB25130单元式空气调节机安全要求 JB/T7249制冷设备术语 JB/T115302013制冷用闭式冷却塔 JB/T11964蒸发冷却用填料 NB/T47012制冷装置用压力容器
3术语和定义
JB/T7249、GB/T17758一2010界定的以及下列术语和定义适用于本文件。
3.1
蒸发冷却器evaporative cooler 利用空气强制循环以及水分在蒸发冷却填料中的蒸发，带走冷却水中的制冷剂凝结热，使冷却水降
温的设备，包括一体化的冷却风机、淋水器、蒸发冷却填料、水泵、补水系统等，冷却水可循环使用。 3.2
带蒸发冷却器的水冷单元式空气调节机water-cooled unitary air conditioners with evaporative cooler 注：它主要包括压缩机、冷凝器、空气循环和净化装置蒸发冷却器等，还可包括除湿和通风装置。 带蒸发冷却器的水冷单元式空气调节机系统原理如图1所示。
94 蒸发冷却器
10
++++
说明： 1 一压缩机： 2冷凝器； 3——水泵；
7——补水阀； 10- 一节流阀： 8- 一储水箱；
一冷却风机；淋水器：
4-
一蒸发器： 12- 循环风机。
5- 一
K
-蒸发冷却填料： 9 排水阀：
一
图1空调机系统图
3.3
总输入电功率totalinputpower 空调机的总输入功率，包括循环水泵和冷却风机的输入功率。
4型式与基本参数
4.1型式 4.1.1 空调机按结构型式分类：
整体式空调机；分体式空调机。
4.1.2 空调机按送风型式分类：
一直接吹出型空调机；接风管型空调机。
4.2型号
空调机的型号可由制造商自行编制，但型号中应体现空调机的名义制冷量。 4.3基本参数 4.3.1 空调机的设计和使用条件见表1。 表1 设计和使用条件
单位为摄氏度
使用侧
蒸发冷却器（热源侧或放热侧）干球温度
项目名义工况最大负荷工况低温工况
干球温度 27 32 21
湿球温度 19 23
湿球温度 24b 29° 15.5d
35 一
制冷
15
a名义工况下的大气压力为101kPa。 b补充水温为30℃±0.5℃。 ?补充水温为32℃土0.5℃。 d补充水温为15℃土0.5℃。
4.3.2 空调机的部分负荷工况见表2。
表2部分负荷工况
单位为摄氏度
部分负荷规定工况
名称 100%负荷干/湿球温度 75%负荷干/湿球温度 50%负荷干/湿球温度 25%负荷干/湿球温度
NPLV
IPLV 35/24 31.5/21.9 28/19.8 24.5/17.6 27/19
蒸发冷却器
使用侧（蒸发器侧） 4.4制冷性能系数
干/湿球温度
空调机名义工况时的制冷性能系数和综合部分负荷性能系数不应低于表3的规定。
表3性能系数
性能系数EER
综合部分负荷性能系数IPLV
空调机类型
W/W 3.0 3.6
W/W 3.6 4.2
带蒸发冷 额定制冷量CC≤100kW 却器 额定制冷量CC>100kW
5 技术要求
5.1 一般要求 5.1.1 空调机应按经规定程序批准的图样和技术文件（或按用户和制造商的协议）制造。 5.1.2 空调机除配置所有制冷系统组件外，还应配备冷却水泵和冷却风机。 5.1.3 空调机的黑色金属制件，表面应进行防锈蚀处理。 5.1.4 电镀件表面应光滑、色泽均匀，不得有剥落、露底、针孔等，不应有明显的花斑或划伤缺陷。 5.1.5 空调机涂装件表面应平整、涂布均匀、色泽均匀，不应有明显的气泡、流痕、漏涂、底漆外露及不应有的皱纹和其他损伤。 5.1.7冷却风机和冷却水泵应符合相关标准的要求，应能够适应潮湿的工作环境，其防护等级不低于 GB/T4208规定的IP54。 5.1.8蒸发冷却填料应符合JB/T11964的规定，且安装后顶面平整、间隙均匀，无破损、塌落及叠片情况。 5.1.9冷却水侧水箱及水系统管路连接处不应有漏水、破损及龟裂痕迹。 5.1.10 E 空调机的隔热层应有良好的隔热性能，在正常工作时表面不应有凝露现象。 5.1.11 空调机的零部件和材料应符合各有关标准的规定，满足使用性能要求。 5.1.12空调机内与制冷剂和润滑油接触的表面应保持清洁、干燥，空调机外表面应清洁。 5.1.13空调机各零部件的安装应牢固、可靠，制冷压缩机应具有防振动措施。 5.1.14空调机的电气控制应包括对水泵、压缩机和风机的控制，一般还应具有电动机过载保护、缺相保护（三相电源），水系统断流保护、防冻保护，制冷系统高、低压保护等功能。 5.1.15空调机的制冷系统受压零部件的材料应能在制冷剂、润滑油及其混合物的作用下，不产生劣化且保证整机正常工作。 5.2 气密性，真空度和水侧耐压强度要求 5.2.1制冷系统密封性能
空调机制冷系统各部分的密封应满足以下要求： a）按6.2b）方法试验，制冷系统的各部位应无异常变形，且压力回升不得超过0.15kPa； b）按6.2c）方法试验，空调机制冷系统各部分不应有制冷剂泄漏现象。
5.2.2耐压强度
按6.2a）方法试验，空调机水侧各部位及接头处不应有异常变形和水泄漏现象。 5.3名义工况性能
空调机在制冷名义工况下进行试验时应符合以下规定： a）实测制冷量应不小于名义规定值的95%； b）实测空调机消耗总电功率不应大于名义消耗电功率的110%（热泵制热消耗电功率不包括电
辅热功率； c）空调机在名义工况时的性能系数EER应符合表3的要求，且应不低于空调机明示值的95%。
5.4综合部分负荷性能
空调机的综合部分负荷性能系数IPLV应符合表3的规定，并应不低于名义值的95%（当名义值的 95%高于表3的规定值时）。 5.5噪声
空调机噪声应符合GB/T17758一2010中5.3.14的要求，并应符合本标准表4的规定，且不高于空调机明示值+2dB（A）［当空调机明示值+2dB（A）小于本标准表4的规定值时]。
表4噪声限定值（声压级）
室内机噪声值dB（A）接风管
室外机噪声值dB（A）
名义制冷量kw
不接风管
