GB/T 19413—2010
美

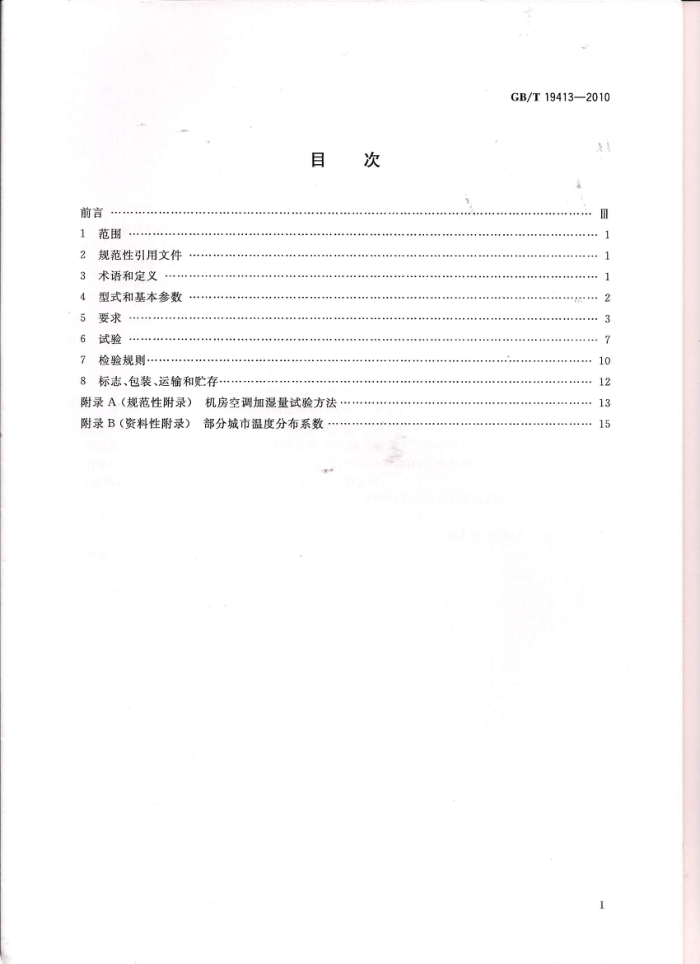

目 次
前言 1 范围 2 规范性引用文件 3术语和定义
川
型式和基本参数 5 要求 6试验 7 检验规则 8标志、包装、运输和贮存附录 A（规范性附录） 机房空调加湿量试验方法附录B（资料性附录）部分城市温度分布系数
4
2
3
-
10 12 13 15 GB/T 19413—2010
前言
本标准按GB/T1.1-2009给出的规则起草。 本标准代替GB/T19413—2003《计算机和数据处理机房用单元式空气调节机》。本标准与
GB/T19413—2003相比主要变化如下：
增加了机房空调“全年能效比”的定义、计算方法及限值要求（见3.7、5.4.6）；删除IPLV考核方法；修改了对机房空调室外机侧噪声限值的要求（见5.4.5）；修改了部分试验工况（见表6）；修改了机房空调的加湿量的试验方法（见附录A）；对机房空调的型式分类进行了调整（见第4章）。
本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238)归口。 本标准主要起草单位：艾默生网络能源有限公司、合肥通用机械研究院、广东吉荣空调有限公司广
东美的制冷设备有限公司、珠海格力电器股份有限公司、施耐德电气信息技术（中国)有限公司、广东申菱空调设备有限公司、南京五洲制冷集团有限公司、浙江盾安人工环境股份有限公司、阿尔西制冷工程技术（北京)有限公司、世图兹空调技术系统（上海)有限公司、四川依米康环境科技股份有限公司、优力 (珠海)电器制造有限公司、南京佳力图空调机电有限公司。
本标准参加起草单位：海信(山东)空调有限公司、上海三菱电机·上菱空调机电器有限公司、三菱重工海尔（青岛）空调机有限公司、广东力优环境系统股份有限公司。
本标准主要起草人：苗华、陈川、田旭东、赵薰、殷飞平、张龙、龙荣、邱肇光、谭来仔、刘世权、刘安全、 任群、王倩、刘必龙、王铁旺、史文伯、童杏生、相金波、孙莹豪、方沛明。
本标准由全国冷冻空调设备标准化委员会负责解释。 本标准所代替标准的历次版本发布情况为：
GB/T 19413--2003。
Ⅱ GB/T 19413-2010
计算机和数据处理机房用单元式
空气调节机
范围本标准规定了计算机和数据处理机房（以下简称“机房”）用单元式空气调节机（以下简称“机房空调”)的术语和定义、型式和基本参数、要求、试验方法、检验规则、标志、包装、运输和贮存等。
1
本标准适用于计算机、数据处理机和程控交换机等机房用单元式空气调节机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。
GB4208外壳防护等级（IP代码） GB4343.1家用电器、电动工具和类似器具的电磁兼容要求第1部分：发射 GB4343.2家用电器、电动工具和类似器具的电磁兼容要求第2部分：抗扰度 GB 4706.1 家用和类似用途电器的安全第1部分：通用要求 GB 4706. 32 家用和类似用途的电器的安全热泵、空调器和除湿机的特殊要求 GB 5226.1 机械电气安全　机械电气设备　第1部分：通用技术条件 GB/T 7778 制冷剂编号方法和安全性分类 GB 8624 建筑材料燃烧性能分级方法 GB 9237 制冷和供热用机械制冷系统安全要求 GB17625.1日 电磁兼容限值谐波电流发射限值(设每相输入电流<16 A) GB/T17758—2010单元式空气调节机 GB25130单元式空气调节机安全要求
3术语和定义
GB/T17758界定的以及下列术语和定义适用于本文件。
3. 1
机房用单元式空气调节机 unitary air-conditioners for computer and data processing room 一种向机房提供空气循环、空气过滤、冷却、再热及湿度控制的单元式空气调节机。
3. 2
制冷量cooling capacity 在规定的制冷量试验条件下，机房空调从机房除去的显热和潜热之和，单位为瓦（W）。制冷量等于
显热制冷量和潜热制冷量之和。 3.3
制冷消耗功率refrigerating consumed power 在规定的制冷量试验条件下，机房空调所消耗的总功率，单位为瓦（W）。
1 GB/T 19413——2010
3. 4
能效比(EER)energy efficiency ratio (EER) 机房空调的制冷量与制冷消耗功率之比。
3.5
显热制冷量 sensible cooling capacity 在规定的制冷量试验条件下，机房空调从机房除去的显热部分的热量，单位为瓦（W）。以下简称
“显冷量”。 3. 6
显热比 sensible heat ratio 显热制冷量与制冷量之比。用等于1或小于1的数值表示，显热比的标称值为0.01的整数倍。 全年能效比（AEER） annual energy efficiency ratio (AEER) 机房空调进行全年制冷时从室内除去的热量总和与消耗的电量总和之比。
3.7
3.8
乙二醇(或水)干式冷却器glycol (water) drycooler
容液（或水）进行冷却的冷却器 被冷却的乙 二醇溶液（或
由室外空气对管内带有排热量的z 水)可以用于制冷系统冷凝器的冷却介质，或者低温李节采用乙二醇自然循环冷却器用于冷却机房内的循环空气。以下简称“干冷器” 3.9
乙二醇（或水）自然循环节能冷却器 glycol (water) free cooling fluid cc onomizer cycle cooler
在室外温度较低时，由在管内的乙 二醇溶 液可 或水)冷却机房内循 的冷却器，以 达到节能效果。以下简称“经济冷却器” 3. 10
冷水式 chilled water coo 采用外部提供的冷水制冷并具有机房空调功能的机组
3.11
双冷源式 dual coon 在风冷式、水冷式或冷水式机房空调吸热侧的空气处理通道中,再附加一套冷水盘管,其冷水由其
他冷源提供，可实现以不同冷源制冷运行的机房空调。
4型式和基本参数 4.1型式
4. 1. 1 机房空调按表1所示的室外侧冷却方式和室内侧(使用侧)冷却方式分为：
a) 风冷式; b) 水冷式； c) 冷水式； d) 乙二醇经济冷却式; e) 双冷源式：
风冷双冷源式； -水冷双冷源式；双冷水式。
2 GB/T 19413—2010
表1机房空调的型式
冷却方式
室内侧(使用侧)冷却介质第一冷却介质
机房空调的型式
室外侧冷却方式
第二冷却介质
风冷 水冷 乙二醇冷却 制冷剂 冷水 乙二醇 冷水
a）风冷式 b)水冷式 c）冷水式 d)乙二醇经济冷却式 e）双冷源式
V V
V
V
V
J
V
V
风冷双冷源式水冷双冷源式双冷水式注：“/”为选用的冷却方式。
~
V
N V
V
V
4. 1. 2 机房空调按结构型式分为：
a) 整体型; b） 分体型。
4.1.3机房空调按送风型式分为：
a) ，下送风； b）：上送风：
直接吹出型；接风管型；
c）水平送风。 4.2型号
机房空调型号的编制可由制造商自行确定，型号中应体现名义工况下机房空调的制冷量。
5要求
5.1-般要求
机房空调应符合本标准的要求，并应按规定程序批准的图样和技术文件制造。 5. 2 工作条件 5. 2. 1 机房空调的电气设备在下列条件下应能正常工作：
输人交流电源电压的波动范围,在单相 220 V和三相 380 V、50 Hz时为额定电压的 90%~110% ;
a)
b) 室外环境温度为：一35℃～+50℃；
电气设备应能在海拔高度1000m以下正常工作；当海拔高度超过1000m时，制造厂与用户根据协议增加有关措施。
c)
3 GB/T 19413—2010
5.2.2机房空调在下列条件下应能正常工作：
a）水冷式机房空调冷凝器进水温度为7℃～34℃； b）风冷式机房空调室外冷凝器环境温度为一15℃～十45℃，宜配置适于低温运行的选配件或
方案，可适应最低室外环境温度至一35℃； c）乙二醇经济冷却式机房空调配置的干式冷却器的环境温度为一25℃～十43℃。
5.2.3机房空调的控制精度应达到如下要求。
a）当机房空调的回风温度设在17℃～28℃时，温度控制精度为土1℃； b) 当机房空调相对湿度设定在40%～60%时，相对湿度控制精度为士10%。
5.3安全要求
机房空调的安全要求除应符合GB25130中有关规定外，还应符合以下要求： a) 制冷系统
设计应符合GB9237的有关规定。 -应有高压、低压及其他保护器件。压缩机电机应有过热或过载保护器。 应采用 GB/T 7778中安全分类为 A1或 A1/A1类的制冷剂。
b）电气控制和安全保护
设计和检验应符合GB4706.1、GB4706.32(公众不易触及的器具）及GB5226.1的有关规定，室外机电气控制设备防水等级应符合GB4208规定的IPX4器具要求应设有自动和手动控制功能、并配备显示屏和完善的安全报警功能。 除通常的安全保护功能外，还应有以下安全保护器件： ·电再加热器应和室内送风机联锁，并设温度过高保护器； 。送风系统应设置滤网堵塞和风压过低等报警功能；水冷式和乙二醇经济冷却式机房空调的水系统应设置断水和防冻等安全保护器； 。按制造厂和用户协议，机房空调还可留有火灾、烟感、漏水等报警以及与其他安全器
件联锁接口。 -电气控制设备采用微处理器时，其电磁兼容性应符合以下规定：
电气控制应具有抑制电磁干扰和谐波电流的性能。其连续干扰电压、连续干扰功率、 断续干扰电压等值应不超过GB4343.1规定的干扰特性允许值；谐波电流值应不超过GB17625.1规定的A类设备的谐波电流限值；
·电气控制应具有抗电磁干扰的性能，并不应超过GB4343.2规定的I类器具抗扰度要求。 在故障停电恢复供电后应能自动启动或按要求延缓和顺序启动。 电气控制设备的远距离监控： 1) 应具备通讯接口，且规格符合有关规定。 2) 按制造厂和用户协议可设置以下项目中的一项或数项：
远距离监测项目；远距离显示和报警项目；
。远距离控制项目；
远距离监控项目的准确度。
应具备避免各机组之间竞争运行的功能，如避免除湿与加湿、制冷与加热等相反的功能同时运行。
c）材料防火
空气过滤器材料应符合GB8624中难燃材料（B1级）的要求。 -隔热和消声敷层材料应符合GB8624中不燃材料（A级）的要求。
4 GB/T19413---2010
d）振动
按制造厂和用户协议，机房空调应配置防震支座，室内外机之间管道连接应有防震措施，使机房空调承受振动试验后仍能正常工作。
5.4性能要求 5.4.1名义制冷一般要求
在制冷试验名义工况下测试，机房空调的显热比不应低于表2规定的限值。
表2机房空调的显热比限值
型式风冷式水冷式冷水式
显热比 0.90
0.87
5.4.2 性能要求 5.4.2.17 机房空调在正常工作时，制冷系统各部分不应有制冷剂泄漏。 5.4.2.2 机房空调在正常运转时，所测电流、电压、输入功率等参数应符合设计要求。 5. 4.2. 37 机房空调在名义工况下实测制冷量不应小于明示值的95%。 5.4.2.4 机房空调在名义工况下实测的制冷消耗功率不应大于名义制冷消耗功率的110%。 5.4.2.5在最大负荷制冷工况运行时：
a) 机房空调各部件不应损坏，并能正常运行； b) 机房空调过载保护器不应跳开；
当机房空调停机3min后，再启动连续运行1h，但在启动运行的最初5min内允许过载保护器跳开，其后不允许动作；在运行的最初5min内过载保护器不复位时，在停机不超过30min 内复位的，应连续运行1 h；
d）对于手动复位的过载保护器，在最初5min内跳开的，并应在跳开10 min后使其强行复位，应
能够再连续运行1 h。
5.4.2.6机房空调在低温工况运行时，启动10min后，再进行4h运行中，安全装置不应跳开，蒸发器面不应有结冰。 5.4.2.7在凝露工况运行时，机房空调外表面不应有水滴下，室内送风不应带有水滴，机房空调下方不应有滴水。 5.4.2.8在凝露工况运行时，机房空调不应有凝结水从排水口以外溢出或吹出。 5.4.2.9按表6规定的制冷工况进行试验时，通过机房空调的水压压降不应大于表3规定的限值。如果使用乙二醇溶液，其水压降不应大于表3规定限值的1.5倍。
表3机房空调的水压降限值
单位为千帕
型
式
压降限值
水冷式冷水式
100 150 150
乙二醇经济冷却式
5 GB/T 19413—2010
单位为千帕
表3 (续)
压降限值
型风冷双冷源式
式
150 100 150 150
冷却水冷水
水冷双冷源式
双冷水式
5. 4.3 再加热量要求
机房空调实测的再加热量不应小于明示值的95%，且不应大于明示值的110%。 5.4.4加湿量要求 5.4.4.1机房空调的实测加湿量应大于加湿工况下因制冷运行造成的除湿量 5.4.4.2机房空调的实测加湿量不应小于明示值的95%，加湿量的明示值为0.25kg/h的整数倍。 5.4.5噪声
机房空调噪声的限值如表4所示。如果明示值小于表 4 的限值，测试结果不应大于明示值 3 dB(A)并不大于表 4 的限值
表4机房空调噪声限值（声压级）
室内侧 dB(A)
室外侧 dB (A)
名义制冷量
w
不接风管
接风管
≤14 000 >14 000~28 000 >28 000~50 000 >50 000~70 000
66
64
68 71
69
66 68
72
74
>70 000
5.4.6全年能效比（AEER）
在制冷试验名义工况下测试,机房空调的全年能效比(AEER)不小于明示值的 95%，且应不小于表5的限值。
表5机房空调的全年能效（AEER）比限值
全年能效比（AEER)
式
型
3. 0 3. 5 3. 2
风冷式水冷式
乙二醇经济冷却式
6
