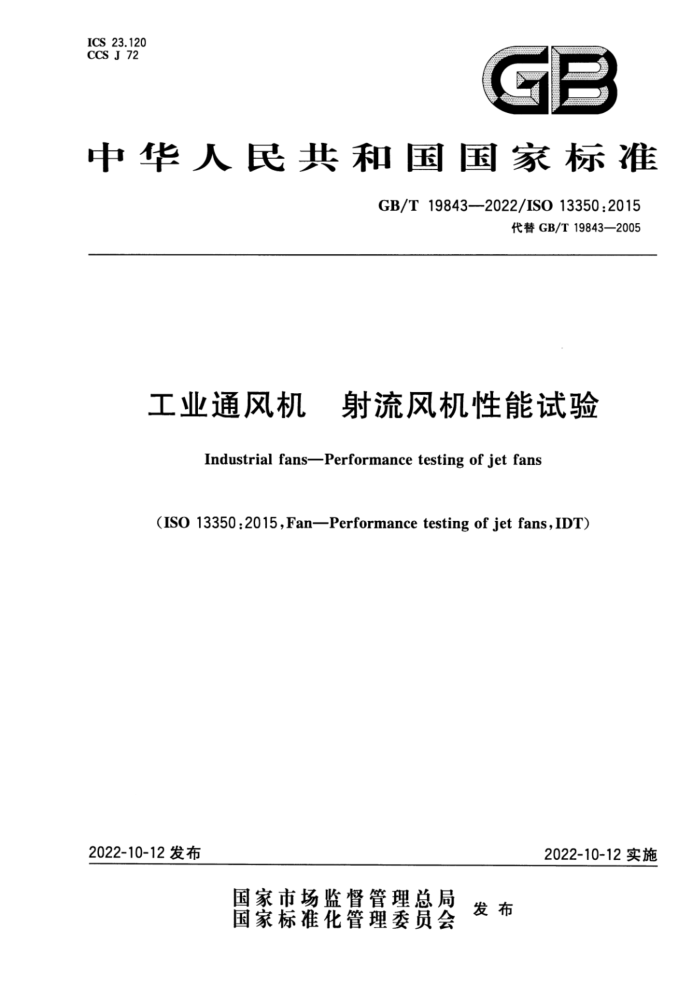

中华人民共和国国家标准
GB/T19843--2022/ISO13350:2015
代替GB/T19843—2005
工业通风机 射流风机性能试验
Industrial fans-Performance testing of jet fans
(ISO13350:2015.FanPerformance testing of jet fans,IDT)
2022-10-12实施
2022-10-12发布 目 次
前言范围
1 2
规范性引用文件 3 术语和定义 4 符号和单位 5 测量的特性参数 5.1.概述 5.2 推力 5.3 输人功率 5.4 声级
.
5.5 振动速度 5.6 容积流量 6 仪器和测量
.-.... -......
6.1 尺寸和面积 6.2 转速 6.3 推力 6.4 输人功率 6.5 声级 6.6 振动速度 6.7 容积流量推力的确定
A.E..
7
7.1 概述 7.2 悬挂式布置 7.3 支撑式布置 7.4 试验程序 7.5 试验空间· 8声级的确定 8.1 概述 8.2 试验布置 8.3 试验空间的适用性 8.4 测量程序 9振动速度的确定· 9.1 概述 9.2 试验布置
8
11
0000000000
12
12 12 13
14 14 14 10流量的确定 10.1 总则 10.2 上游风室法 10.3 上游毕托管横动法 10.4直接连接流量测量装置 11结果的表示 11.1产品说明 11.2产品性能 12允差和换算规则 12.1允差 12.2换算规则附录A（资料性） 标准声源的图示与说明附录B（资料性）声压级的修正附录C（资料性） 无因次参数附录D（规范性） 基于推力测量的效率参考文献
15 15 15 16 17 17 17 17 18 18 18 20 21 22 24 25
0000 00000 .OEOO.O0.EO 前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T19843一2005《工业通风机射流风机的性能试验》，与GB/T19843一2005相比，除结构调整和编辑性改动外，主要技术变化如下：
增加了“通风机出口总面积”“电机输人功率”“叶轮功率”“推力/电机输人功率比”等术语和定义见3.2.1.3.5.1、3.5.2、3.8.2）更改了“通风机出口总面积和有效面积”标注“通风机出口总面积（A2）”（见图1，2005年版的图1：增加并更改了“符号和单位”（见第4章，2005年版的第4章）；
-
一更改了“输入功率”的密度修正（见6.4，2005年版的6.4）；
更改了推力的测定”的密度修正（见7.12005年版的7.1）：一更改了试验程序”推荐的校正间隔时间（见7.4，2005年版的7.4）；
更改了“推力测量空间”减小通风机机壳与地面、屋顶、墙面等的最短距离（见图7，2005年版的图7); 增加了“声级的测定”，采用其他国际标准，例如ISO13347的可能性介绍（见8.1）：删除了“空间的适合性”中关于标准声源转速的要求（见2005年版的8.3）；删除了“试验布置”测定振动速度中图9射流风机振动速度测量位置”及其使用该布置的要求（见2005年版的9.2）：增加了试验程序”的整体引用ISO14695（见9.3）； -将"上游风室法”中“文丘里喷嘴”更改为“弧形进口”（见10.2，2005年版的10.2）；将“直接连接流量测量装置中文丘里喷嘴”更改为“弧形进口”（见10.2，2005年版的10.2）；增加了“产品性能”的标准状态密度1.2kg/m（见11.2）；增加了规范性附录“基于推力测量的效率”（见附录D）。
-
本文件等同采用ISO13350：2015《通风机射流风机性能试验》。 本文件做了下列最小限度的编辑性改动：
为与现行标准协调，将标名称改为《工业通风机射流风机性能试验》。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国风机标准化技术委员会（SAC/TC187）归口。 本文件起草单位：浙江金盾风机股份有限公司、沈阳鼓风机研究所（有限公司），北京新安特风机有
限公司、绍兴市上虞区质检计量测试所、津鼓风机集团有限责任公司、绍兴上虞民用风机制造有限公司、 浙江三新科技有限公司、无锡市厚德自动化仪表有限公司、鞍山钢峰风机有限责任公司、浙江金盾风机风冷设备有限公司、浙江上风高科专风实业股份有限公司、浙江双阳风机有限公司、中国电建集团透平科技有限公司、皇家动力（武汉）有限公司、沈阳鼓风机集团股份有限公司、绍兴上虞通风机有限公司。
本文件主要起草人：罗建平、杨树华、刘铁红、徐洪海、毛建强、俞丽君、潘旭光、徐志强·闫龙寅、 陈根荣、徐建锋、阮苗英、陈欣、贾雄峰、郝玉明、许兰焕。
本文件于2005年首次发布，本次为第一次修订。 工业通风机射流风机性能试验
1范围
本文件描述了ISO13349定义的射流风机所有技术性能与特性的试验。本文件不包括为管道应用设计的或为空气循环单独设计的通风机，例如，吊扇和台扇。
本文件所述试验程序适用于实验室条件，不包含现场性能试验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1236-2017工业通风机用标准化风道性能试验（ISO5801:2007，IDT） ISO3744声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法
(Acoustics-Determination of sound power levels and sound energy levels of noise sources using sound pressure-Engineering methods for essentially free over a reflecting plane)
注：GB/T3767—2016声学声压法测定噪声源声功率级和声能量级反射面上方近似自由场的工程法（ISO
3744:2010.IDT) ISO13347（所有部分）工业风机标准实验室条件下风机声功率级的测定（Industrialfans一De
termination of fan sound power levels under standardized laboratory conditions)
注：GB/T34877.3-2017工业风机标准实验室条件下风机声功率级的测定第3部分：包络面法（ISO13347-3
2004,IDT) ISO13349工业通风机词汇及种类定义（Fans—Vocabularyanddefinitions of categories）注：GB/T19075—2003工业通风机词汇及种类定义（ISO13349：1999，IDT) ISO14694工业通风机平衡品质与振动等级规范（Industrialfans一Specifications forbalance
quality and vibration levels)
ISO14695工业通风机通风机振动测量方法（Industrialfans—Methodsof measurementof fan vibration)
ISO21940-111》机械振动转子平衡第11部分：刚性转子的程序和公差（Mechanicalvibration- Rotor balancing-Part ll:Procedures and tolerances for rotors with rigid behaviour)
注：GB/T9239.1一2006机械振动恒态（刚性）转子平衡品质要求第1部分：规范与平衡允差的检验
(ISO1940-1:2003,IDT) IEC60034-2-1旋转电机第2-1部分：确定损耗和效率的标准测试方法（不包括机车牵引电机）
[Rotating electrical machines-Part 2-1: Standard methods for determining losses and efficiency from tests (excluding machines for traction vehicles))
注：GB/T1032-2012三相异步电动机试验方法（IEC60034-2-1:2007NEQ） IEC60034-14旋转电机第14部分：轴中心高56mm及以上电机的机械振动振动烈度的测量，评价和限值（Rotatingelectrical machinesPart 14：Mechanical vibrationof certainmachines with shaft heights 56 mm and higher-Measurement evaluation and limits of the vibration severity)
注：GB/T10068-2020轴中心高为56mm及以上电机的机械振动振动的测量、评定及限值（IEC60034-14
2018,IDT)
3术语和定义
ISO13349和GB/T1236—2017界定的以及下列术语和定义适用于本文件。
3.1
通风机有效动压 effective fan dynamic pressure Pd 通风机输出的动能分量的常规数量表示。对于射流风机来说，由通风机有效出口风速和进口密度
计算。
注：通风机有效动压不同于通过该截面的动压的平均值，因为它不考虑由于偏离均勾轴向速度分布而造成的动能
波动部分。
3.2.1
通风机出口总面积 gross fan outlet area A2 紧邻空气输送装置下游所限定的表面积。 注：作为惯例，通风机出口总面积为机壳或管道或消声器内侧平面的总面积（见图1），不考虑通风机出口内的任何
障碍物。
3.2.2
通风机出口有效面积effectivefanoutletarea Aefr 射流风机通风机出口面积扣除电机、整流罩或其他在注解中提到的障碍物的有效面积。 注1：如果消声器中心体达到通风机出口平面，那么通风机有效出口面积定义为通风机出口平面的环形面积，如图
la)所示。
注2：如果通风机具有无中心体的消声器，如图1b），则通风机有效出口面积接近消声器内的横截面积，不是某种喇
叭口形状的出口面积。 注3：如果中心体（电机或消声器的中心部分)不延至出口平面，则通风机有效出口面积接近机壳和电机之间的环形
面积。但要随中心体和出口之间的距离有所增大，如图1c)中的定义。当电机位于进气侧时，图1c)适用于叶轮轮毂而不是电机。
b)
a)
c)
图1通风机出口总面积和有效面积 3.3
通风机出口有效风速 effective fan outlet velocity Verr 由标准状态下的推力标准空气密度和通风机有效出口面积计算得到的风速。 注：见11.2。
3.4
通风机出口风速 fan outlet velocity V2 标准状态时的推力除以通风机出口总面积（A2）计算得到的速度。
3.5.1
电机输入功率 motor input power Pe 驱动电机接线端处的供电功率。
3.5.2
叶轮功率 impeller power Pr 输人通风机叶轮的机械功率。
3.5.3
通风机空气功率 fan air power P. 标准状态时的常规输出功率，对于射流风机，为通风机进口容积流量与有效动压的乘积。
3.6
叶顶速度 E impeller tip speed Vp 叶轮叶片顶部的圆周速度。
3.7
推力 thrust Tm,T. 按照本文件测量的标准状态下风机推力（T）或计算得到的标准状态下风机推力（T）。
3.8.1
推力/叶轮功率比thrust/impellerpowerratio rr 推力除以叶轮功率。 注：推力/叶轮功率比的计算式为r.=T/Pr。
3.8.2
推力/电机输入功率比thrust/motorinputpower ratio re 推力除以电机输人功率。 注：推力/电机输人功率比的计算式为r=T/p。e
3.9
通风机防护罩 fan guard 注：防护罩对通风机推力性能和噪声级有明显影响，当指定使用防护罩时，是对带有防护罩的通风机进行测试。 3.10
风室 chamber 气流速度比通风机进口或出口气流速度小的风道。
3.11
试验空间 testenclosure 安放通风机和试验风道的防止通风的房间或其他空间。
3.12
叶轮平衡等级 impeller balance grade ISO14694规定的等级G。
3.13
通风机振动速度 fan vibration velocity 按照本文件和ISO14695测量的，频率为10Hz～10kHz的未滤波的均方根振动速度。
3.14
通风机叶轮效率 fan impeller efficiency ↑r 通风机空气功率除以叶轮功率。
3.15
通风机总效率 fan overall efficiency ne 通风机空气功率除以电机输人功率。
3.16
声压级 sound pressure level Lp 试验时声源辐射声压的平方除以基准声压的平方的以10为底的对数的10倍。
3.17
声功率级 sound power level Lw 试验时声源辐射声功率除以基准声功率的以10为底的对数的10倍。
3.18
进口声功率级 inlet sound power lewel Lwi 在通风机进口处测定的声功率级。
3.19
出口声功率级 outlet sound power level Lw2 在通风机出口处测定的声功率级。
3.20
噪声测试频率范围 noise frequency range of interest <通常>为中心频率在63Hz～8000Hz的倍频带和50Hz～10000Hz的三分之一倍频带的频
率范围。
