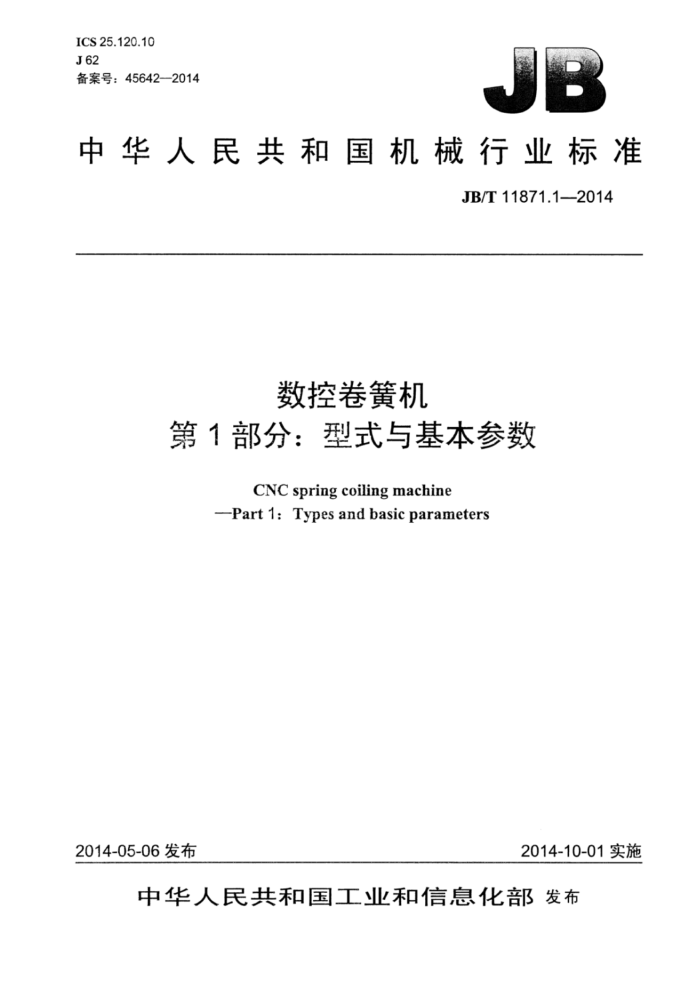

ICS 25.120.10 J62 备案号：45642—2014
中华人民共和国机械行业标准
JB/T11871.12014
数控卷簧机
第1部分：型式与基本参数
CNC springcoilingmachine -Part1:Typesandbasicparameters
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB.T11871.1—2014
目 次
前言.. 范围
....II
1
2规范性引用文件 3型式.
型号和名称.
4
基本参数..
5 JB/T11871.1—2014
前言
JB/T11871《数控卷簧机》分为三个部分：
第1部分：型式与基本参数；一第2部分：技术条件；第3部分：精度。 本部分是JB/T11871的第1部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分负责起草单位：浙江万能弹簧机械有限公司、嵊州市金狮弹簧机械有限公司、深圳市光泓数
控设备有限公司、嵊州市机械行业协会、嵊州市质量协会。
本部分主要起草人：金苗兴、李宏良、叶景春、董江涛、李志民、丁军林、楼宇、严斌。 本部分为首次发布。
II JB/T11871.1—2014
数控卷簧机
第1部分：型式与基本参数
1范围
JB/T11871的本部分规定了数控卷簧机的型式与基本参数。 本部分适用于新设计的冷卷双工位及多工位的数控卷簧机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4357冷拉碳素弹簧钢丝
3型式
数控卷簧机主要分为下列两种结构型式： a）双工位（见图1)； b）多工位（见图2）。
图1
图2
4型号和名称
4.1 数控卷簧机型号表示方法如下：
(△) - Z L K 口 (△)-(O)
-
其他特性代号产品重要功能主参数［可卷绕最大线径，单位为毫米（mm）] 数控特性代号型式代号（双工位为51，多工位为50）类代号生产单位代号
1 JB/T 11871.12014
注1：有“（）”的代号，如无内容时则不表示，有内容时则无括号。 注2：有“△”符号的，为大写汉语拼音字母；注3：有“口”符号的，为阿拉伯数字。 注4：有“O”符号的，为大写汉语拼音字母或/和阿拉伯数字。 型号示例或标记示例如下：示例1： X×X公司生产的六轴、可卷绕最大线径为20mm，无其他特殊功能的数控双工位卷簧机型号表示为：×XX-
Z51K-20-6。
示例2： X××公司生产的十二轴、可卷绕最大线径为6mm，并配有转线和转芯功能的数控多工位卷簧机表示为：×××-
Z50K-6-ZX-12。 4.2应根据类型的划分、通用特性和其他特性、主参数组合命名产品名称，如8mm数控多工位卷簧机。
5基本参数
5.1数控卷簧机的主参数为可卷绕最大线径。 5.2双工位数控卷簧机基本参数应符合表1的规定。
表1 最大送线速度 mm/min
送线指令值
凸轮指令值
可卷绕最大线径
旋绕比
(°)
mm 0.5 0.3 1.6 3.5 5 6 9 12 16 20
mm
≥3
≥80
±0.01~±9999.9
±0.1~±359.9
≥60
≥4
≥40
5.3 多工位数控卷簧机基本参数应符合表2的规定。
表2
送线指令值
凸轮指令值 (°)
可卷绕最大线径
最大送线速度
mm/min ≥80 ≥50
mm
mm 1 2.5 4 6 6
±0.01~±9999.99
±0.1~±359.9
≥30
2 JB/T11871.1—2014
5.4 双工位数控卷簧机适宜加工线径范围见表3。
表3
适宜加工线径范围
可卷绕最大线径
mm 0.05~0.5 0.1~0.8 0.3~1.6 0.8~2.5 1.5~4.5 2~6 3~9 6~12 8~16 10~20
mm 0.5 0.8 1.6 2.5 4.5 6 9 12 16 20
注：适宜加工线径范围为参考值 5.5 多工位数控卷簧机适宜加工线径范围见表4。
表 4
适宜加工线径范围
可卷绕最大线径
mm 1 2.5 4 6 8
mm 0.1~1 0.5~2.5 1~4 2~6 3~8
5.6 按加工符合GB/T4357规定的冷拉碳素弹簧钢丝设计参数
