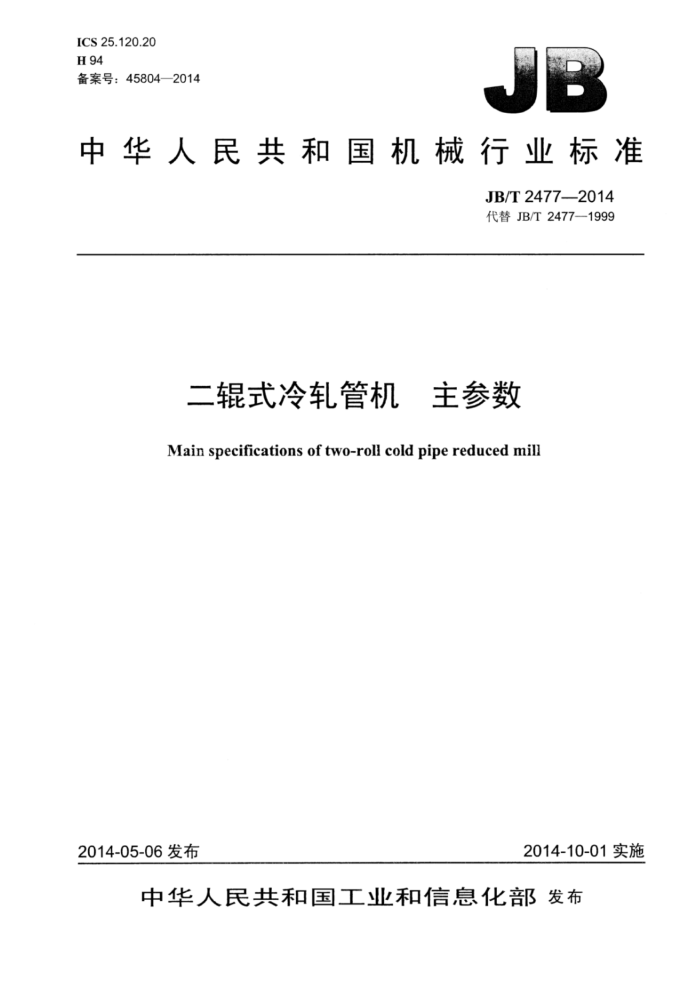

ICS25.120.20 H94 备案号：45804—2014
中华人民共和国机械行业标准
JB/T24772014 代替JB/T2477—1999
二辊式冷轧管机 主参数
Main specifications of two-roll cold pipe reduced mill
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T24772014
目 次
前言.. 1 范围 2 主参数
..I JB/T24772014
前言
本标准按照GB/T1.1-2009给出的规则起草，本标准代替JB/T2477—1999《二辊式冷轧管机主参数》，与JB/T2477—1999相比主要技术变
化如下：
删除了二辊式冷轧管机的限定条件“单线或多线”（见1999年版第1章）；增加了各轧机规格的管坏外径（见第2章）；增加了轧机规格10、25~4050、135、150200310、360、500（见第2章）；删除了轧机规格30、450（见1999年版第2章）；修改了轧机规格60、90120180、250的成品管外径范围（见第2章，1999年版第2章）。
本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：中国重型机械研究院有限公司。 本标准主要起草人：阎雪峰、成海宝、李为、纪松山、展京乐、郭琳、李小荣、曹世奇、凡明、曾
祥杰、赵铁勇。
本标准所代替标准的历次版本发布情况为：
JB/T2477—1979JB/T2477—1999。
ⅡI JB/T2477-2014
二辊式冷轧管机 主参数
1范围
本标准规定了二辊式冷轧管机的主参数。 本标准适用于冷轧各种材质无缝管材的二辊式冷轧管机。
2 主参数
二辊式冷轧管机的主参数应符合表1的规定。
表1 管坏外径 4.5~11 10~25.4 15~38 20~50 22~63.5 30~89 45~120 50~135 55~150 90~180 100~200 120~250 140~310 160~360 180~500
单位为毫米
轧机规格
成品管外径 3~8 6~16 8~30 12~32 14~40 25~60 30~90 35~110 50~120 70~150 90~180 110~219 120~280 140~315 160~480
10 25 40 50 60 90 120 135 150 180 200 250 310 360 500
注：50规格与135规格纳为第二系列轧机，其余为第一系列轧机，优先选用第一系列。
