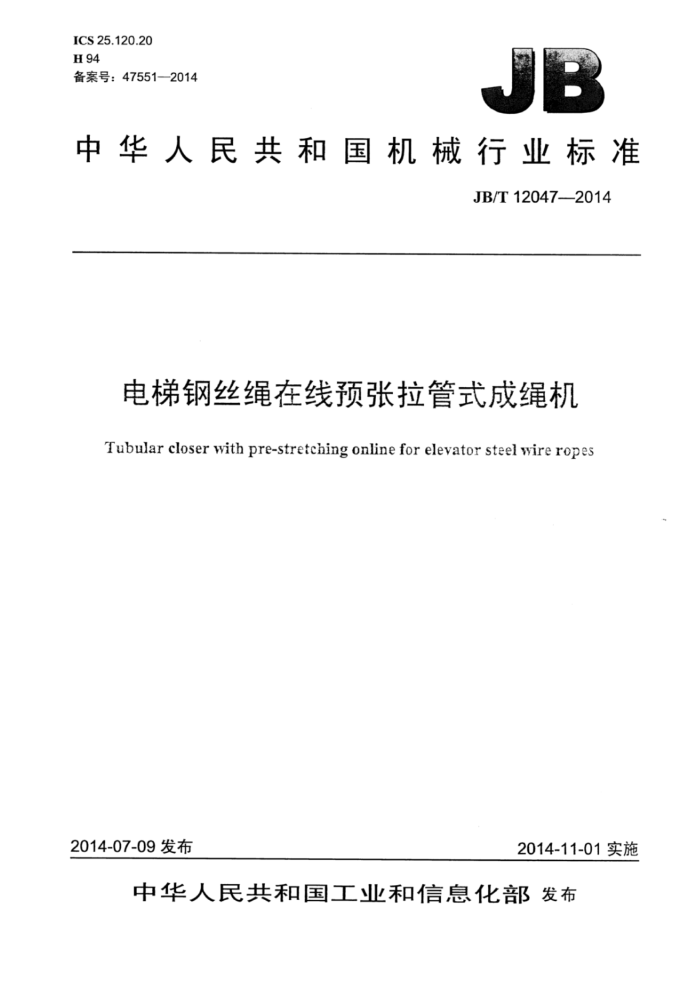

ICS25.120.20 H94 备案号：47551—2014
中华人民共和国机械行业标准
JB/T12047-2014
电梯钢丝绳在线预张拉管式成绳机
Tubular closer with pre-stretching online for elevator steel wire ropes
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T12047—2014
目 次
前言 1 范围 2规范性引用文件 3术语和定义 4型式与技术参数.. 4.1型式. 4.2型号.. 4.3技术参数. 5技术要求 5.1 一般技术要求， 5.2 安全环保. 5.3 主要零部件的制造和性能 5.4 铸件、锻件和焊接件. 5.5 切削加工件 5.6 装配 5.7 涂装.. 5.8 液压润滑和气动系统 5.9配管. 5.10E 电气系统 5.11 外观 6试验方法、检验及验收规则. 6.1总则.. 6.2外观检验. 6.3试验方法 7标志、包装、运输及贮存
8
10 10 10 10 11 11 11 11 11 11 12 12 12 12
7.1 标志 7.2 包装. 7.3 运输及贮存
图1 电梯钢丝绳在线预张拉管式成绳机结构示意图2 电梯钢丝绳在线预张拉管式成绳机结构型式图3 后处理及预张拉部分结构示意
.3
C
表1 电梯钢丝绳在线预张拉管式成绳机的型号及技术参数 JB/T120472014
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：宁波凯特机械有限公司、中国重型机械研究院股份公司。 本标准主要起草人：包冠宁、叶承乾、余新刚、毕鹏、夏娟。 本标准为首次发布。
I JB/T12047—2014
电梯钢丝绳在线预张拉管式成绳机
1范围
本标准规定了抢制电梯钢丝绳在线预张拉管式成绳机的型式与技术参数，技术要求，试验方法、检验及验收规则，标志、包装、运输及贮存和制造保证。
本标准适用于抢制直径22mm以下在线预张拉电梯钢丝绳管式成绳机。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1184形状和位置公差未注公差值 GB/T4604.1滚动轴承游隙第1部分：向心轴承的径向游隙 GB/T4879防锈包装 GB5083生产设备安全卫生设计总则 GB5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T7932 气动系统通用技术条件 GB/T7935 液压元件通用技术条件 GB/T8163车 输送流体用无缝钢管 GB8903 电梯用钢丝绳 GB/T10095.1 圆柱齿轮 精度制第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2 圆柱齿轮 精度制第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T11345 焊缝无损检测超声检测技术、检测等级和评定 GB/T13384 机电产品包装通用技术条件 GB/T12668.2 调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的
规定
GB/T13306 标牌 JB/T5000.1 重型机械通用技术条件第1部分：产品检验 JB/T5000.2 重型机械通用技术条件 第2部分：火焰切割件 JB/T5000.3 重型机械通用技术条件 第3部分：焊接件 JB/T5000.4 重型机械通用技术条件 第4部分：铸铁件 JB/T5000.6 重型机械通用技术条件 第6部分：铸钢件 JB/T5000.7 重型机械通用技术条件 第7部分：铸钢件补焊 JB/T5000.8 重型机械通用技术条件 第8部分：锻件 JB/T5000.9 重型机械通用技术条件 第9部分：切削加工件 JB/T5000.10 重型机械通用技术条件 第10部分：装配 JB/T5000.11 重型机械通用技术条件第11部分：配管 JB/T5000.12 重型机械通用技术条件第12部分：涂装
1 JB/T12047—2014
JB/T5000.13 3重型机械通用技术条件第13部分：包装 JB/T5000.14重型机械通用技术条件第14部分：铸钢件无损检测 JB/T5000.15重型机械通用技术条件第15部分：锻钢件无损检测 JB/T6996重型机械液压系统通用技术条件 JB/T7911 管式抢股机和成绳机
3术语和定义
下列术语和定义适用于本文件。
3.1
在线预张拉 pre-strechingonline 钢丝绳在抢制的同时给钢丝绳施加一定的张力，并可持续一定的张拉时间，以减少钢丝绳的结构伸
长和捻制应力。其特点是钢丝绳合绳与预张拉在同一道工序中完成，速度快、生产率高。 3.2
预张拉力forceofpre-streching 在钢丝绳使用前，通过预张拉设备给钢丝绳施加的张力。不同结构、规格和强度级别的电梯钢丝绳，
预张拉力应不超过其最小破断拉力的55%。
4型式与技术参数
4.1型式
电梯钢丝绳在线预张拉管式成绳机的结构型式如图1所示，是由放线部分、抢制部分、后处理及预张拉部分、收排线部分等四部分组成。
电梯钢丝绳在线预张拉管式成绳机按筒体支承形式和绳股穿线形式不同，分为托轮支承外穿线、滚动轴承支承外穿线、托轮支承内穿线、滚动轴承支承内穿线等四种型式，如图2a）一图2d）所示。
后处理及预张拉部分的结构型式如图3所示。其预张拉部分前轮为牵引装置，后轮为张拉装置，牵引装置按抢距调节形式不同，分为有级抢距牵引装置和无级捻距牵引装置两种型式，如图3a）和图3b）所示。
2 JB/T12047-2014
中
工
中
车
提
75
图
乙图 JB/T12047—2014
T [
2
2
中
0
H
2 三 JB/T12047—2014
[TZNSDP 68
恒广
-91 一
一
-H
