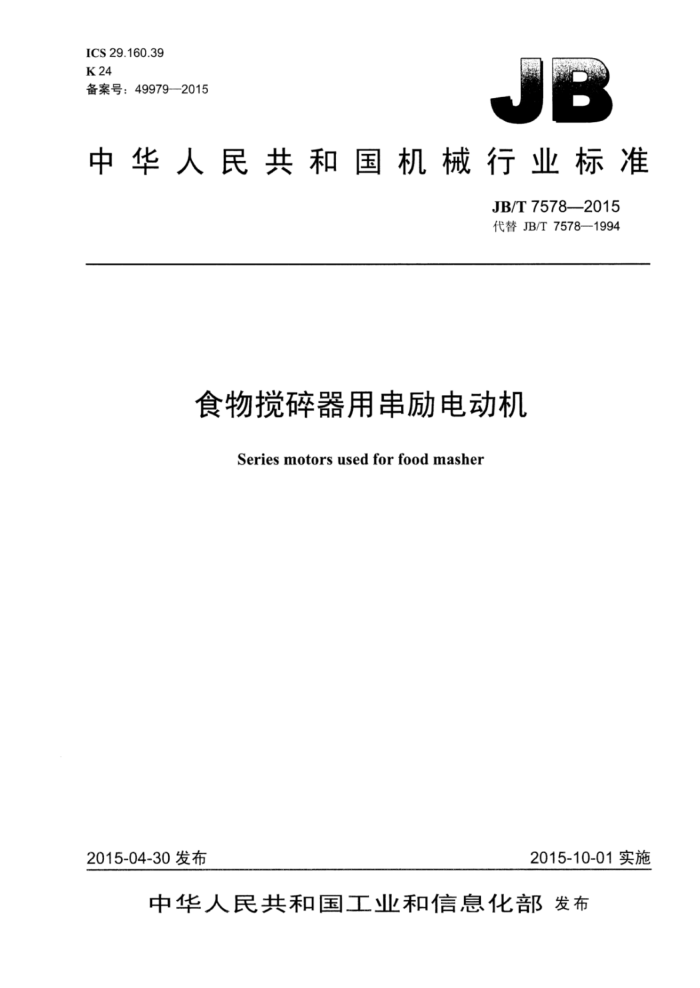

ICS29.160.39 K 24 备案号：49979—2015
中华人民共和国机械行业标准
JB/T7578-2015 代替JB/T7578—1994
食物搅碎器用串励电动机
Series motors used for food masher
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T7578—2015
目 次
前言 1 范围 2 规范性引用文件 3 型式、基本参数与尺寸 4 技术要求. 5 试验方法. 6检验规则.. 6.1出厂检验 6.2型式检验. 7标志、包装、运输及贮存
I1
表1 额定转速及转速代号表．效率与功率因数. 表3堵转转矩对额定转矩之比的保证值，表4堵转电流对额定电流之比的保证值表5电气性能保证值的容差表6振动速度限值表7噪声限值表8 工作期限 JB/T7578—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7578—1994《食物搅碎器用串励电动机》，与JB/T7578—1994相比主要技术变化如下：
一增加了300W、350W功率等级的要求：删除了原标准中部分关于安全要求的条款，改为增加4.14“本标准安全要求未规定之处应符合 GB12350的规定。”；补充了7.2中关于铭牌的详细规定。
本标准由中国机械工业联合会提出。 本标准由全国旋转电机标准化技术委员会（SAC/TC26）归口。 本标准起草单位：中国电器科学研究院有限公司、广东威灵电机制造有限公司、卧龙电气集团股份
有限公司、威凯检测技术有限公司、江门市东申大电机有限公司。
本标准主要起草人：肖汉光、梁显堂、宁攸华、罗军波、刘学岭、张传甲、伍云山。 本标准于1994年12月首次发布，本次为第一次修订。 JB/T7578--2015
食物搅碎器用串励电动机
1范围
本标准规定了食物搅碎器用串励电动机（以下简称电动机）的型式，基本参数与尺寸，技术要求，
试验方法、检验规则、标志、包装、运输及贮存。
本标准适用于有刀具的食物搅碎器及类似用途电器用串励电动机。 本标准不适用于专为工业设计的搅碎器及存在腐蚀性或爆炸性的特殊条件下使用的电动机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5171.1小功率电动机第1部分：通用技术条件 GB4831电机产品型号编制方法 GB/T8128单相串励电动机试验方法 GB/T10069.1旋转电机噪声测定方法及限值第1部分：旋转电机噪声测定方法 GB12350小功率电动机的安全要求 JBT10490小功率电动机机械振动振动测量方法、评定和限值
3型式、基本参数与尺寸
3.1电动机的型号按GB4831的规定如下：
HCJ76-18
规格代号：定子直径（或切方）尺寸，如76为定子直径，1为铁心长度代号，8为转速代号产品代号：食物搅碎器用单相串励电动机
3.2电动机的外壳防护等级为IP00。 3.3电动机的冷却方式为IC01。 3.4电动机的安装型式为IMB5或IMV3等。 3.5电动机的安装尺寸及外形尺寸应符合产品图样要求。 3.6电动机额定电压为220V，额定频率为50Hz。 3.7电动机优选额定转速及转速代号应符合表1的规定。
表1客 额定转速及转速代号 6000
转速r/min
12000 15 000
18000 22000 18
4000 4
8000 8
代号
15
6
12
22
3.8电动机优选额定输出功率（W）等级为：4060、90、120~180250、（300）350 3.9电动机的工作方式为S2T作制或S3T作制。 JB/T75782015
S2工作制的工作时限为15s、30s、1min、3min、5min、30min。 S3工作制的时间周期为开3min停1min开1min停1min。 以上两种工作制的工作时限也可以根据供需双方的协议制造
4 技术要求
4.1 电动机运行期间，电源电压和频率与额定值的偏差应按GB/T5171.1的规定。 4.2电动机在功率、电压、频率为额定值时，其效率、功率因数的保证值应符合表2的规定。
表2效率与功率因数
转速/min
4000
6000
12000
15 000
8000
≥18 000
功率 W
参 数
效率n 功率因数 效率 功率因数 效率力 功率因数 效率n 功率因数| 效率n功率因数效率n 功率因数 % cosp % cosp % cosp % cos % coso % cosp
36 0.86 38 36 34
31 33 36 39 41 44 44 46
40 31 60 33 90
34
0.83
0.88
36 39 42 44 46 46 48
120 39 0.80 39
36
41 44 46 48 48 50
0.84
42 44 46 46 48
0.90
0.92 35 0.94
180 41 250 44 (300) 46 350 48 4.3 在额定频率和额定电压下， 电动机堵转转矩对额定转矩之比的保证值应符合表3的规定。
0.78
0.87
0.82
0.82
0.78
表3堵转转矩对额定转矩之比的保证值
转速r/min 堵转转矩/额定转矩
6 000 2.5
12000
>18 000 5.0
4000 2.0
8000
15000
18000
3.02
4.0
4.42 在额定电压下， 电动机堵转电流对额定电流之比的保证值应符合表4的规定。
表4堵转电流对额定电流之比的保证值
转速r/min 堵转电流/额定电流计算堵转电流对额定电流之比时，所采用的额定电流值应按额定功率、额定电压及效率和功率因数的保证值（不
4000 2.5
6 000 4.0
≥12000 7.0
8000 5.0
计及容差）求得。 4.5电动机电气性能保证值的容差应符合表5的规定。 4.6电动机在热状态和逐渐增加转矩的情况下，应能承受1.5倍额定转矩、历时15s的过转矩试验而无转速突变、停转及有害变形，此时电压和频率应维持额定值。 4.7电动机在额定频率及额定转速下空载稳定运行时，测得的振动速度有效值应不超过表6的规定。 4.8电动机在额定频率及额定转速下空载稳定运行时测得的A计权声功率级的噪声限值应不超过表7 的规定。 4.9电动机在热状态及额定电压和额定频率下应能承受1.5倍额定电流、历时1min的偶然过电流试验 2 JB/T7578—2015
而不发生停转或有害变形，， 且能通过以后的耐电压试验。
表5 电气性能保证值的容差名称效率7 功率因数cos?
序号 1 2 3 4 5
容差
-0.15（1-n），最多为-0.07 -（1-cos）/6，最少为-0.02
转速（在热稳定状态下）
保证值的土20% 保证值的-15% 保证值的+20%
堵转转矩倍数堵转电流倍数
表6 振动速度限值
功率 W
额定转速 r/min 40006000 8000-12000 15 000、18 000 >18000
<90
≥90
振动速度有效值 mm/s
2.8 4.5 11.2
4.5 7.1 11.2
表7 噪声限值
额定功率W 90 额定转速 r/min 4000-6000
PN≤90
180 声功率级 dB (A)
71 75 77 79
73 77 79 81
75 79 81 83
8000 12 000
1500018000
>18 000 电动机在额定负载运行时，换向火花不大2级，在偶然过电流或短时过转矩时，换向火花应不
4.10
大于3级。换向器火花检查应在温升试验稳定后进行。 4.11电动机在符合本标准规定的条件下使用时，应能在表8规定的工作期限内（一副电刷）可靠工作。 其后检查额定数据应符合表2和表5的规定。在工作期限内，允许对电动机进行一次维护，如清理电刷粉、换向器表面及调整电刷压力。
表8 工作期限
额定转速r/min
工作期限 h
4000 6 000 8:000 12 000 >18 000
400 350 300 200 100 JB/T7578—2015
4.12电动机的表面漆不应有斑点、气泡、碰坏、裂痕和黏附污物。 4.13电动机转动时，应平稳轻快，无停滞现象，声音均匀和谐而不夹有有害杂音。 4.14本标准安全要求未规定之处应符合GB12350的规定。
5试验方法
5.1 电动机电气性能测试，按GB/T8128与GB12350的规定进行。 5.2输出功率、效率、功率因数用直接测定法进行测定。 5.3电动机振动速度限值的测定按JB/T10490的规定进行。 5.4电动机噪声限值的测定按GB/T10069.1的规定进行。
6检验规则
6.1 出厂检验
每台电动机须经出厂检验合格后才能出厂，并附有产品合格证。出厂检验项目包括： a）标志检验，包括：
铭牌内容检查：接地标志检查。
b）机械检验，包括：
外观质量检查：检查电动机的装配是否完整正确，电动机表面不应有锈蚀、碰伤，齿轮啮合良好；换向器火花检查：电动机运转应平稳轻快，无异常杂音；电动机安装尺寸检香。
c）绝缘电阻的测定：出厂检验时，可测量冷状态绝缘电阻，但应保证热状态绝缘电阻不低于GB12350
中的规定。 d）实际冷状态下直流电阻的测定。 e）机壳的耐电压试验。
6.2型式检验 6.2.1凡遇下列情况之一者，应进行型式检验：
a）新产品试制完成时； b）电动机设计和工艺上的变更足以引起某些性能发生变化时：则应进行有关的型式检验项目： C）当出广检验结果与以前的型式检验结果发生不可容许的偏差时： d）定期抽试，每两年进行一次。
6.2.2型式检验的项目包括：
a）出厂检验的全部项目： b）堵转转矩和堵转电流的测定； c）温升试验： d）效率和功率因数的测定： e）短时过转矩试验； f）短时过电流试验； g）超速试验；
4 JB/T7578—2015
h）振动速度测定； i）噪声测定； j）换向器火花等级测定： k）湿热试验； 1）泄漏电流测定； m）工作期限检验。
标志、包装、运输及购存
7
7.1 电动机的标志按GB12350的规定进行， 7.2 电动机铭牌应固定在机壳明显位置处，铭牌上必须标明的项目如下：
a）制造厂名称或厂标； b）电动机型号及名称： c）外壳防护等级： d）额定电压； e）额定电流； f）额定频率： g）额定输出功率； h）额定转速； i）工作制（非S1工作制时）； j）绝缘耐热等级； k）出厂年月或编号； 1）执行标准编号。
7.3 电动机的包装、运输和贮存按GB/T5171.1的规定
