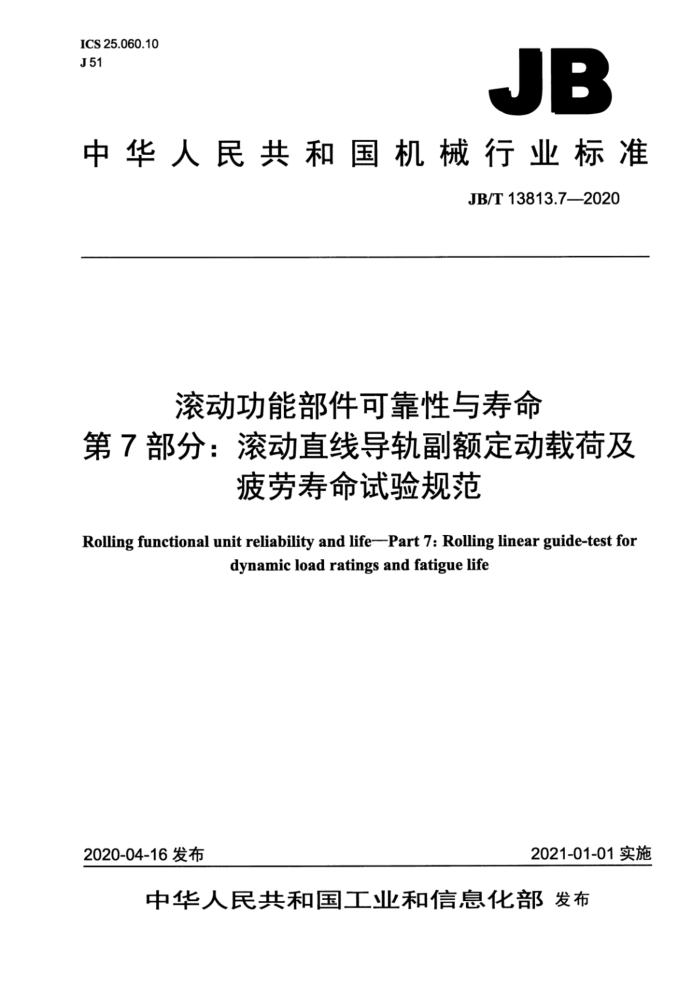

中华人民共和国机械行业标准
JB/T13813.7—2020
滚动功能部件可靠性与寿命
第7部分：滚动直线导轨副额定动载荷及
疲劳寿命试验规范
Rolling functional unit reliability and life--Part 7: Rolling linear guide-test for
dynamic load ratings and fatigue life
2021-01-01实施
2020-04-16发布 目 次
前言，
III
范围 2规范性引用文件 3符号和说明试验条件..
1
4.
4.1 环境温度 4.2 试验速度 4.3 润滑 4.4 预加载荷 4.5 试验加载. 4.6 试验台，
5试验准备. 5.1 样本准备 5.2 记录. 5.3 样本安装 5.4 试验台检查 6试验过程
EEEEEEEEEEEEEBE
6.1 试验台启动、加载与停机 6.2 试验监测 6.3 失效判定 6.4 结果分析 6.5 样本管理， 7 试验数据分析与评定 7.1 数据处理 7.2 评定方法 7.3 参数估计 7..4合格判定. 附录A（资料性附录）额定动载荷及疲劳寿命试验记录、报告. 附录B（资料性附录） 最佳线性不变估计系数（部分）
..10
图1加载方向示意图...
表1符号和说明表2n值表3安装精度 表A.3 单个试件故障记录 务服会中##心心心 ...9 表B.1 最佳线性不变估计系数（部分） +..................
.10
80E
- 前言
JB/T13813《滚动功能部件可靠性与寿命》分为七个部分：
第1部分：术语和符号：第2部分：滚动丝杠副功能可靠性试验规范：第3部分：滚动直线导轨副功能可靠性试验规范：第4部分：滚珠丝杠副精度保持性试验规范；一第5部分：滚动直线导轨副精度保持性试验规范：第6部分：滚珠丝杠副额定动载荷及疲劳寿命试验规范：一第7部分：滚动直线导轨副额定动载荷及疲劳寿命试验规范。
本部分为JB/T13813的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：大连高金数控集团有限公司、南京理工大学、国家机床质量监督检验中心、南京
工艺装备制造有限公司、陕西汉江机床有限公司、山东博特精工股份有限公司、广东高新凯特精密机械股份有限公司。
本部分主要起草人：赵顺利、刘建佐、石德福、欧屹、冯虎田、张维、张云峰、刘志云、许武卫、 杜伟、王兆坦、荣伯松、冯健文、吕祎、汪满新。
本部分为首次发布。 滚动功能部件可靠性与寿命
第7部分：滚动直线导轨副额定动载荷
及疲劳寿命试验规范
1范围
JB/T13813的本部分规定了滚动直线导轨副在滚动直线导轨副额定动载荷及疲劳寿命试验装置上进行额定动载荷及疲劳寿命试验的规范。
本部分适用于导轨规格为15mm～65mm的滚动直线导轨副的额定动载荷及疲劳寿命试验。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3098.1一2010紧固件机械性能螺栓、螺钉和螺柱 JB/T7175.6-2015滚动直线导轨副第6部分：额定动载荷和额定寿命
3符号和说明
本部分给出的符号和说明定义见表1。
表1符号和说明
符号 b c Co V Lar L1oh 按时间表述的基本额定寿命 Li
说明
单位
形状参数，Weibull分布的斜率参数，表征滚动直线导轨副寿命的离散程度或滚动直线导轨副寿命质量的稳定性基本额定动载荷基本额定静载荷尺度参数，Weibull分布的特征寿命，是当破坏概率F(L)=0.632时滚动直线导轨副的寿命额定寿命
N N h m h m h
第i个滚动直线导轨副的实际寿命
L1ot 基本额定寿命的试验值 N
样本容量 表1 符号和说明（续）
说明
单位 N m/min m/min
符号 Pr D UL Re
试验当量载荷直线导轨副的试验速度直线导轨副的极限速度可靠度，
1
4 试验条件
4.1 环境温度
室温。 4.2 试验速度
试验速度不高于60m/min。 4.3润滑 4.3.1 油润滑
优先选用油润滑，推荐选用ISOVG32号滑动面润滑油或优于其性能的其他油品，试验过程中需定期加注润滑油并记录。
油中灰尘及机械杂质颗粒不应大于10um。供油量应能保证试验中被测样本充分润滑。 4.3.2脂润滑
推荐选用锂皂基润滑脂或尿素基润滑脂（JIS2号）或优于其性能的其他油品，用脂量为容积空腔的1/3。 4.4 预加载荷
被测样本试验时应有预加载荷，预加载荷为额定动载荷的5%～8%。 4.5试验加载 4.5.1加载方向
被测样本加载方向按JB/T7175.6一2015的规定，具体如本部分图1所示。
F 4.5.2 加载力的确定 4.5.2.1加载力的计算及预期寿命
基本额定寿命L按公式（1）计算。
(1)
式中： Lio基本额定寿命，单位为米（m)； C一基本额定动载荷，单位为牛（N》 P一当量动载荷，单位为牛（N)： n——指数。 n值见表2。
表2n值
n值 3 10/3
滚动体类型
滚珠滚柱
根据产品规格，结合试验装置及工况选加载力F，计算试验当量载荷Pf、预期寿命Lf。 为确保寿命计算的可靠性，F对应的试验当量载荷应满足P<0.5C。
4.5.2.2被测样本加载在匀速运动阶段，加载力误差不应超过土5%。 4.6试验台 4.6.1同一批被测样本，应在同一试验条件下、性能相同的试验台上进行试验。 4.6.2试验台应满足下列要求：
一应具备被测样本寿命试验前运动平行度及预紧力检测功能；一应具备在线振动、噪声监测能力，并具备异常提示及报警功能：一加载力变动量不超过标称值的土2%，运动速度误差应控制在±2%范围内：应配置离线检测滚动体或滚道表面剥落情况的装置。
5试验准备
5.1样本准备 5.1.1# 在经检验合格的产品中随机抽取试验样本。 5.1.2 被测样本容量≥3副（每副至少含1根导轨和1个滑块》。 5.1.3 被测样本非工作表面需印制永久性编号，编号应清晰、唯一。 5.2记录
参照附录A中的表格样式填写样本的相关数据。 5.3样本安装
