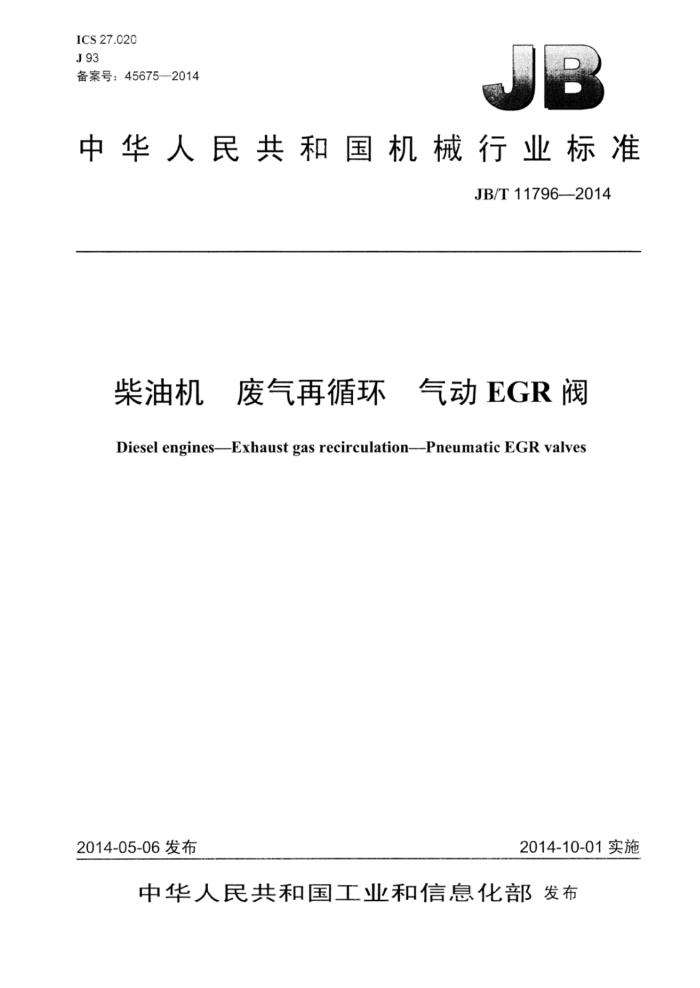

ICS 27.020 J93 备案号：45675—2014
中华人民共和国机械行业标准
JB/T11796—2014
柴油机 废气再循环 气动EGR阀
Diesel engines---Exhaust gas recirculation---Pneumatic EGR valves
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准
柴油机 废气再循环气动EGR阀
JB/T11796—2014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm1印张27千字 2015年3月第1版第1次印刷
定价：18.00元
+
书号：1511111992 网址：http：//www.cmpbook.com 编辑部电话： (010) 88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11796—2014
目 次
前言 1范围. 2 规范性引用文件 3术语和定义 4技术要求 4..1总则.. 4.2工作温度 4.3安装要求.. 4.4 型号编制方法 4.5 外观质量.. 4.6 清洁度要求 4.7 EGR阀基本要求 4.8 耐温性能 4.9 耐温度/湿度组合循环性能 4.10 耐腐蚀性能 4.11 耐振动性能 4.12 耐久性能 5试验方法.
.III
5.1 试验条件.. 5.2 清洁度.. 5.3 外观质量. 5.4 薄膜腔密封性 5.5天 升程试验 5.6 泄漏量 5.7 初始电压 5.8 传感器线性 5.9 响应时间.. 5.10 最大流量 5.11 低温试验. 5.12 高温试验， 5.13 温度变化试验 5.14 温度/湿度组合试验 5.15 耐腐蚀试验 5.16 振动试验. 5.17 耐久试验 6检验规则. 6.1 型式检验 6.2 出厂检验.
6
6
6
6
6 JB/T11796—2014
6.3抽查检验 6.4抽样方案及评定规则 7标志、包装和贮存. 7.1标志. 7.2包装.. 7.3贮存附录A（资料性附录）试验记录表.
.8 .8 8
中
9
.10
图1 EGR阀推荐安装示意图2 高低温交变循环图3 常温或高温耐久循环
4
表1测试仪表的测量准确度，表2高温耐久试验温度和循环次数表3检验项目分类表A.1升程试验记录表表A.2 传感器线性试验记录表
10 10
ⅡI JB/T11796—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国内燃机标准化技术委员会（SAC/TC177）归口。 本标准起草单位：无锡隆盛科技股份有限公司、广西玉柴机器股份有限公司上海内燃机研究所、
江铃汽车股份有限公司、昆明云内动力股份有限公司、浙江银轮机械有限公司、安徽全柴动力股份有限公司、江苏金动动力机械有限公司、绵阳新晨动力机械有限公司、雪龙集团股份有限公司、宁波明瑞康塑料机械有限公司。
本标准主要起草人：朱情琴、罗浩锋、彭俊、郭华、倪荣福、刘义、曾劲平、计维斌、瞿俊鸣、宋国富、张文锋、邵兴隆、任家潮、张炳方、罗志坚、王永伍、吴鸿兵、胡惠祥、杨永忠、陈良春
本标准为首次发布。
III JB/T11796-2014
柴油机废气再循环气动EGR阀
1范围
本标准规定了柴油机废气再循环用真空驱动的气动EGR阀的术语和定义、技术要求、试验方法、 检验规则、标志、包装和贮存。
本标准适用于汽车，拖拉机、工程机械、发电机组及内河船舶等柴油机废气再循环用真空驱动的气动EGR阀（以下简称EGR阀）。其它用途的柴油机废气再循环气动EGR阀也可参照采用。
2规范性引用文件
下列文件对手本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T2423.1电工电子产品环境试验 第2部分：试验方法试验A：低温 GB/T2423.2电工电子产品环境试验 第2部分：试验方法试验B：高温 GB/T2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17E 电工电子产品环境试验第2部分：试验方法试验Ka：盐雾 GB/T2423.22 环境试验第2部分：试验方法试验N：温度变化 GB/T2423.34王 环境试验第2部分：试验方法试验Z/AD：温度/湿度组合循环试验 GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3821 中小功率内燃机清洁度测定方法 GB/T6461--2002金属基体上金属和其他无机覆盖层经腐蚀试验后的试样和试件的评级 GB/T6807 钢铁工件涂装前磷化处理技术条件 JB/T5100—1991 熔模铸造碳钢件技术条件 QC/T625汽车用涂镀层和化学处理层
3术语和定义
下列术语和定义适用于本文件。
3.1
废气再循环 exhaust gas recirculation.EGR 将一部分排气通过进气系统返回燃烧室，以降低最高燃烧温度，减少氮氧化物形成的方法。
3.2
气动EGR阀 pneumatic EGR valve 一种用真空源控制废气再循环流量大小的阀。
3.3
真空调节器 vacuum modulator 种用于调节输出真空度大小的机构
1 JB/T11796-2014
3.4
位置传感器 position sensor 用于反馈阀门开度并转换成输出信号的传感器。
3.5
位置传感器工作电压workingvoltage ofposition sensor EGR阀带位置传感器正常工作时的供电电压。
3.6
位置传感器初始电压initial voltage ofposition sensor EGR阀关闭时，位置传感器的输出电压。
3.7
位置传感器反馈电压 position sensorfeedback voltage EGR阀工作时，位置传感器的输出电压。
4技术要求
4.1总则
EGR阀应按规定程序批准的产品图样或技术文件进行制造，并符合本标准的规定。 4.2工作温度
EGR阀的工作温度应满足： a）环境温度：-40℃～140℃； b）EGR阀入口废气温度：0℃～650℃。 对EGR阀工作温度范围有特殊要求时，由供需双方另行商定。
4.3安装要求
应尽量使EGR阀进气口垂直向下安装，其最大倾斜位置应使阀杆中心线位于与铅垂方向成85°夹角的锥体内，如图1所示。
位置传感器 185 一通气管接真空调节器一薄膜腔一阀杆一阀门
35
Z轴 J轴
X轴
x轴
Py. 排气口
轴
B1
进气口
图1EGR阀推荐安装示意
2 JB/T11796-2014
4.4型号编制方法
EGR阀型号由汉语拼音字母、阿拉伯数字组成。第一组字母表示生产厂家代号，第二组字母表示产品类别，第三组数字表示产品序号。如有特殊要求，由供需双方另行商定。
示例： LS QF 0100
产品序号产品类别（QF代表气动EGR阀）生产厂家代号
4.5外观质量 4.5.1 EGR阀表面处理应符合QC/T625或GB/T6807等相关标准的要求。 4.5.2 铸件非加工表面孔洞类缺陷应符合JB/T5100一1991中的IⅡI类要求。 4.5.3EGR阀表面应清洁，且无锈蚀、毛刺、裂纹、磕碰和其他缺陷。 4.6清洁度要求
阀体内腔残留金属或非金属颗粒杂质最长尺寸应小于或等于0.3mm；残留杂质质量应小于或等于 5 mg. 4.7EGR阀基本要求 4.7.1薄膜腔密封性
当压力为60kPa土3kPa时，保持10s，压力降应小于或等于0.5kPac 4.7.2升程
升程应符合产品图样或技术文件的要求。 4.7.3泄漏量 4.7.3.1EGR阀进气口与排气口之间的压差为60kPa土3kPa时，阀门泄漏量应小于或等于5L/min。 4.7.3.2EGR阀排气口与导向套之间的压差为60kPa土3kPa时，导向套泄漏量应小于或等于6L/min。 4.7.4 初始电压
位置传感器初始电压应符合产品图样和技术文件的要求，其允差为工作电压的士3%。 4.7.5 5传感器线性
EGR阀位置传感器在工作电压为5V土0.05V时，反馈电压的线性允差为工作电压的土3%。 4.7.6响应时间
当EGR阀薄膜腔的真空度为75kPa土3kPa时，阀门从关闭位置到全开位置的响应时间应小于或等于150ms，阀门从全开位置到关闭位置的响应时间应小于或等于80ms。 4.7.7最大流量
EGR阀在进排气口压差为5kPa土0.5kPa的条件下，其全开时的流量应符合图样或技术文件的要求。
3
