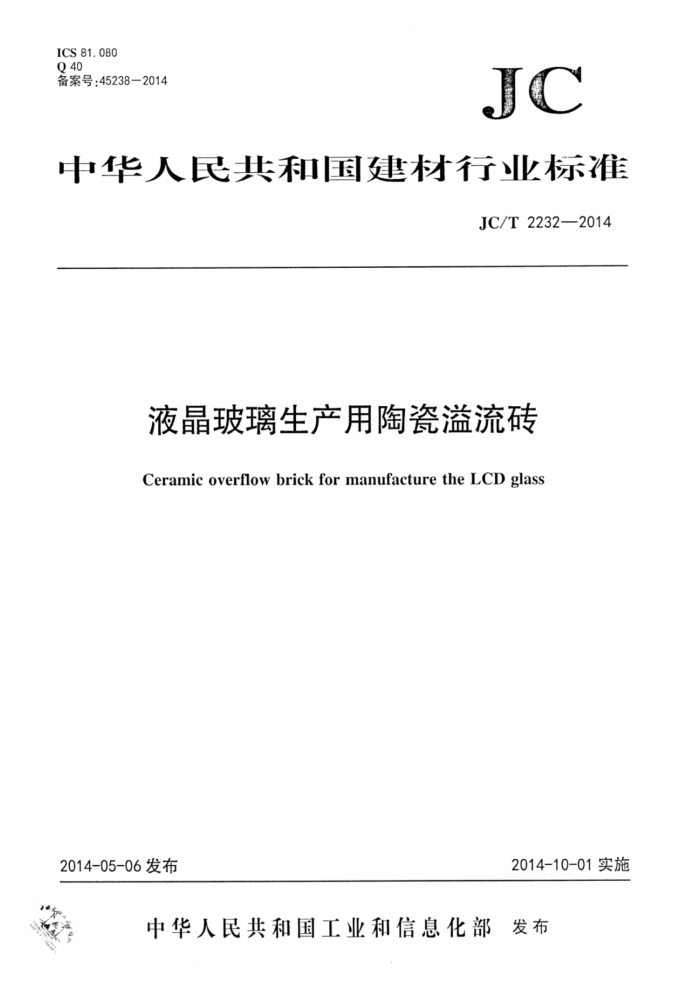

ICS 81.080 Q 40 备案号：45238—2014
JC
中华人民共和国建材行业标准
JC/T 2232—2014
液晶玻璃生产用陶瓷溢流砖
CeramicoverflowbrickformanufacturetheLCDglass
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中 华 人民 共和 国建材行 业标 雅液晶玻璃生产用陶瓷溢流砖
JC/T2232—2014
*
中国建材工业山版社山版建筑材料工业技术监督研究中心
（原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×1230 1/16印张0.5 字数12千字 2014年8月第一版2014年8月第一次印刷
印数1—800定价16.00元
书号：155160·436
* 编号：0980
网址：www.standardenje.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024 本标准如出现印装质量问愿，由发行部负责调换。 JC/T2232—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出并归口。 本标准起草单位：淄博工陶耐火材料有限公司。 本标准主要起草人：张启山、李玉强、吴光辉、张瑛、蒋绪贵、李志军、逢丽丽、李贵佳。 本标准为首次发布。
1 JC/T2232-2014
液晶玻璃生产用陶瓷溢流砖
1范围
本标准规定了液晶玻璃生产用陶瓷溢流砖的术语和定义、分类和标记、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于液晶玻璃生产用陶瓷溢流砖。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件
GB/T2997 致密定型耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T 4984 含锆耐火材料化学分析方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T 10326 定形耐火制品尺寸、外观及断面的检查方法 GB/T 16546 定形耐火制品包装、标志、运输和储存 JC/T 806 玻璃熔窑用耐火材料静态下抗玻璃液侵蚀试验方法 YB/T 370 耐火制品荷重软化温度试验方法（非示差-升温法）
3术语和定义
下列术语和定义适用于本文件。
3. 1
陶瓷溢流砖 ceramic overflowbrick 以锆英石为主要原料，采用等静压或其他工艺成形，经高温烧成后，在溢流法生产液晶玻璃基板成
形部位使用的精细陶瓷制品。产品的结构如图1所示。
厚度(mm)
长度(mm)
平行面
斜面
宽度(m)
尖部厚度(mum)
图1溢流砖结构示意图 JC/T2232—2014
分类和标记
4
4.1产品分类
产品按其体积密度（D）分为G型（高致密型)和Z型（致密型)，其中： —G型：D≥4.25g/cm; —Z型：4.00g/cm≤Db<4.25g/cm。
4. 2 2产品标记
产品标记内容及顺序为：产品名称、氧化锆质量百分数、产品类型和产品代次。 示例：氧化错质量白分数为65%的6代高致密型锆英石陶瓷溢流砖标记为：
溢流砖7.CY-65G-6
标记中各要素的含义如下： Z.CY——产品名称； 65——ZrO质量白分数： G—产品类型为高致密型； 6—一溢流砖代次。
5 5技术要求
5.1 产品的形状尺寸由供需双方协商确定。 5. 2 外观质量及尺寸允许偏差应符合表1的要求。
表1 产品外观质量及尺寸允许偏差
指标
项目
长度 ±2 ≤0. 1
宽度 ±2 ≤0.2
厚度 ±1 ≤0.5
尖部厚度 ± 0. 5 ≤1.0
尺寸允许偏差/mm
尺寸允许偏差
扭曲/% 缺棱 缺棱深度/ 缺角 缺角深度/mm
≤5.0 ≤5.0
平行面 孔径>0.5mm的气孔不允许有；孔径0.3mm~0.5mm的气孔不超过7个。 斜面
外观质量 气孔
孔径>0.25m的气孔不允许有：孔径0.15mm~0.25m的气孔不超过15个。
可加T祖度/μm
≤2.0 不允许有
裂纹
5.3理化性能
产品的理化性能应符合表2的要求。
