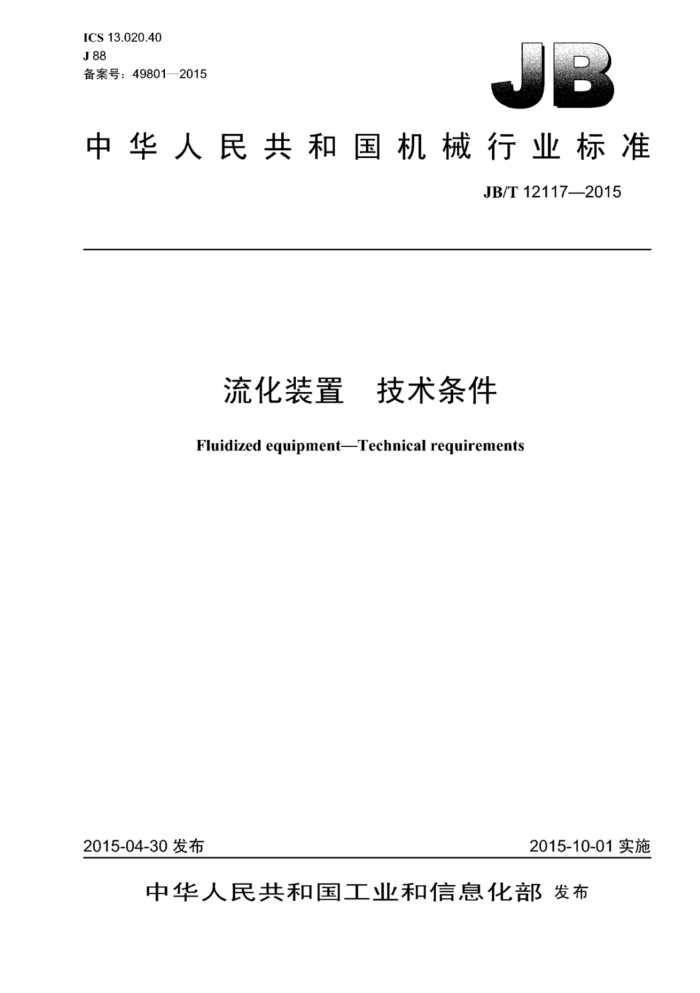

ICS 13.020.40 J88 备案号：49801—2015
中华人民共和国机械行业标准
JB/T12117—2015
流化装置 技术条件 Fluidized equipmentTechnical requirements
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准流化装置技术条件
JB/T12117—2015
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm*0.75印张·23千字
2015年10月第1版第1次印刷
定价：15.00元
*
书号：15111·12680 网址：http：//www.cmpbook.com 编辑部电话： （010）88379399 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T12117—2015
目 次
前言 1 范围 2 规范性引用文件 3 术语和定义
流化装置的组成. 5 要求. 5.1 基本要求， 5.2 主要零部件要求 5.3 装配要求. 5.4外观质量 6试验方法与检验规则。
4
6.1 试验方法 6.2 检验规则 7标识、包装、运输和贮存 7.1 标志 7.2 包装、运输和贮存
图1 保温钉的布置间距及焊接示意图2槽体两端部法兰面的平面度公差及其对槽体轴线的垂直度公差示意. 图3 下槽体两端部法兰之间任一截面的几何公差示意图4 上槽体两端部法兰之间任一截面的几何公差示意图5 焊缝对口错边量图6 上、下槽体结合面图7 下槽体长度、宽度的极限偏差
表1焊接件未注公差尺小的极限偏差表2槽体两端部法兰面的平面度公差及其对槽体轴线的垂直度公差表3上、下槽体结合面的平面度公差 JB/T12117—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械T业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：福建龙净环保股份有限公司、武汉凯迪电力工程有限公司、中机生产力促进中心、
蓝天环保设备工程股份有限公司。
本标准主要起草人：林启桃、饶益龙、韩旭、姜圆、付智明、林驰前、李岚、章俊华、干惠英。 本标准为首次发布。
II JB/T12117—2015
流化装置 技术条件
1范围
本标准规定了流化装置的术语和定义、组成、要求、试验方法与检验规则、标识、包装、运输和贮存。 本标准适用丁半干法脱硫装置的流化装置。
2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用汀本文件。凡是不注日期的用文件，其最新版本（包括所有的修改单）适用本文件。
GB/T191包装储运图示标志 GB/T985.1 气焊、焊条电弧焊、气体保护焊和高能束焊的推荐坡口 GB/T985.2 埋弧焊的推荐坡口 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T6388 3运输包装收发货标志 GB/T8923.1 涂覆涂料前钢材表面处理表面清洁度的目视评定 第1部分：未涂覆过的钢材表
面和全面清除原有涂层后的钢材表面的锈蚀等级和处理等级
GB/T9969T业产品使用说明书总则 GB/T13306 标牌 GB/T13384机电产品包装通用技术条件 JB/T5908 3电除尘器主要件抽样检验及包装运输贮存规范 JB/T5911—2007电除尘器焊接件技术要求 JB/T5946 5丁程机械涂装通用技术条件 YB/T4001.1 钢格栅板及配套件第1部分：钢格栅板 YB/T5294 一般用途低碳钢丝
3术语和定义
下列术语和定义适用本文件。
3.1
流化装置fluidizedequipment 利用通过透气层的低压空气将物料均匀流化，使之改变摩擦角，并在重力的切向分力作用下形成流
动状态，从而输送干燥粉状物料的装置。 3.2
灰斗流化槽 曹fluidized hopper 主要用来流化灰斗底部物料的一种流化装置。灰斗流化槽内部的透气层与水平面的夹角一般选取为
3°～~20°。 3.3
空气斜槽airslide
1 JB/T12117—2015
0）
520
斤春
(OOOST>
260
图1保温钉的布置间距及焊接示意
5.2.1.2空气斜槽长度的极限偏差为~mm，槽体宽度极限偏差为-°mml 5.2.1.3上、下槽体两端部法兰面的平面度公差及其对槽体轴线的乘直度公差应符合表2、图2的规定。
表2槽体两端部法兰面的平面度公差及其对槽体轴线的垂直度公差槽宽
单位为毫米
平面度公差心
垂直度公差b
≤500 >500
1 1.5
2 3
bA 口c
中
A
中
中
中
0
图2槽体两端部法兰面的平面度公差及其对槽体轴线的垂直度公差示意
5.2.1.4上、下槽体结合面应在同一平面内，其平面度公差应符合表3、图2的规定。 5.2.1.5下槽体两端部法兰之问任一截面的几何公差如图3所示。 5.2.1.6 上槽体两端部法兰之问任一截面的几何公差应符合图4的规定。
3 JB/T12117—2015
表3上、下槽体结合面的平面度公差
单位为毫米
槽长 <1000 1 000~2 000
面度公差
1.5 2.0
回1/1000
A
134
134
/2.54
图3下槽体两端部法兰之间任一截面的几何公差示意
[/2.54
4
134
A
回1/1000
图4上槽体两端部法兰之间任一截面的几何公差示意
5.2.1.7两端部法兰螺栓孔位置度公差为0.5mm 5.2.1.8上、下槽体对角线长度相互差值不大于1.5mm 5.2.1.9单节槽体在长度方向允许有一个对焊接头，接料长度不小于500mm。 5.2.1.10焊缝对口错边量b不大于0.5mm，如图5所示。
图5焊缝对口错边量
5.2.2空气斜槽转盘 5.2.2.1空气斜槽转盘制作要求应符合5.2.1的规定。 5.2.2.2上、下槽体结合面应在同一平面内，其平面度公差为0.5mm。 4
