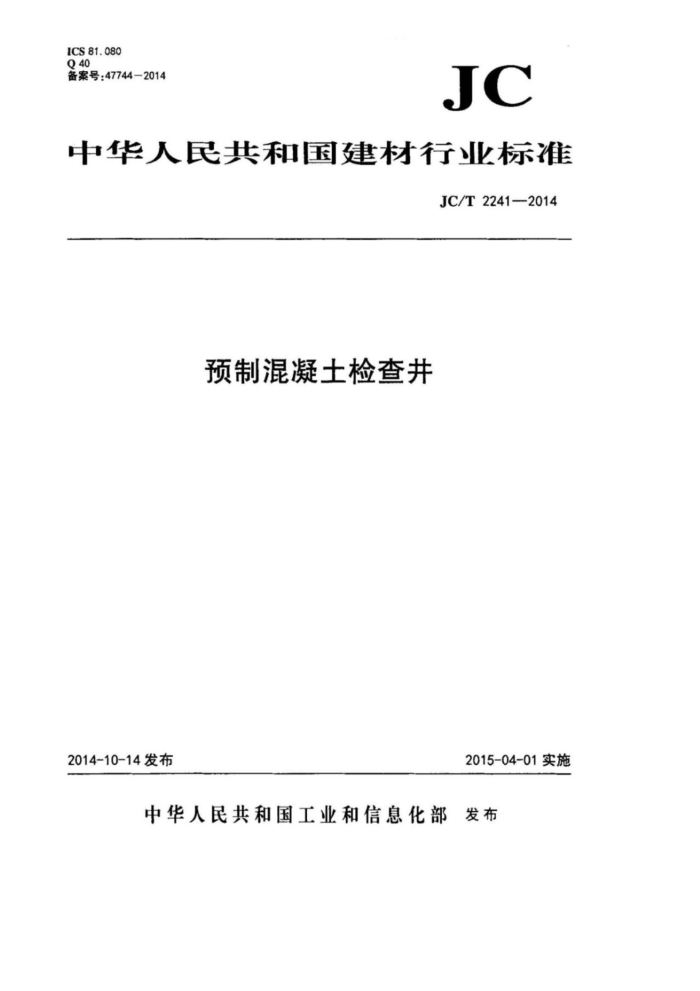

ICS81.080 Q40
JC
备案号：47744-2014
中华人民共和国建材行业标准
JC/T2241—2014
预制混凝士检查井
2015-04-01实施
2014-10-14发布
中华人民共和国工业和信息化部发布 JC/T2241—2014
目 次
II
前言范围
1
规范性引用文件术语和定义 4符号
2 3
3
分类、规格尺寸和标记. 原材料和构造要求
5
6
7.技术要求 8 试验方法，
9
9
检验规则 10·标志、运输和保管 11 使用规定 12 出厂证明书附录A (资料性附录) 检查井各组成部件图附录B (规范性附录) 承载力荷载值计算方法附录C (规范性附录) 检查井闭水试验方法，附录D (规范性附录) 承载力试验方法附录E (规范性附录) 预制混凝土检查井安装使用规定
9
11 11 11 13 16 18
.9
21 JC/T2241—2014
预制混凝土检查井
1范围
本标准规定了预制混凝土检查井的术语和定义、分类、规格尺寸和标记、原材料和构造要求、技术要求、试验方法、检验规则、标志、运输和保管、使用规定以及出厂证明书。
本标准适用于地下管道工程用圆形和矩形预制混凝土检查井，包括采用耐腐蚀混凝土材料制作的预制混凝土检查井。采用PVC防腐内衬或玻璃钢防腐内衬制作的防腐型预制混凝土检查井可参照本标准执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 175 通用硅酸盐水泥 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB 748 抗硫酸盐硅酸盐水泥 GB 1499.1 钢筋混凝土用钢 网第1部分：热轧光圆钢筋 GB 1499.2 钢筋混凝土用钢第2部分：热轧带肋钢筋二 GB/T 3274 碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB/T1596—2005） 用于水泥和混凝土中的粉煤灰 GB/T6728 结构用冷弯空心型钢尺寸、外形、重量及允许偏差 GB 8076 混凝土外加剂
力
资源下载QQ群：61754465
GB 13788 冷轧带肋钢筋 GB/T 14684 建设用砂 GB/T 14685 建设用卵石、碎石 GB/T 16752 混凝土和钢筋混凝土排水管试验方法 GB/T18046 用于水泥和混凝土中的粒化高炉矿渣粉 GB/T18736 高强高性能混凝土用矿物外加剂 GB/T50081—2002通混凝土力学性能试验方法标准 GB/T50107 混凝土强度检验评定标准 GB 50119 混凝士外加剂应用技术规范 GB 50141 给水排水构筑物工程施工及验收规范 GB50204 混凝土结构工程施工质量验收规范 GB50268 给水排水管道工程施工及验收规范 JC/T540 混凝土制品用冷拔低碳钢丝 JGJ 55 普通混凝土配合比设计规程 JGJ 63 混凝土用水标准
最新资源网盘：www.GuiFan5.com
1 JC/T22412014
JGJ95冷轧带肋钢筋混凝士结构技术规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
预制混凝土检查井（简称JCJ).prefabricatedconcretemanhole 地下管道工程管线中用以检查维护管道、清理沉淀物、实施管径转换和管道分叉连接用的预制装配
式竖向客井。 3. 2
耐腐蚀预制混凝土检查井anticorrosiveprefabricatedconcretemanbole 采用耐腐蚀混凝土材料制作的预制混凝土检查井。
3. 3
圆形井circularmanhole 井室部位水平截面形状为圆形的预制混凝土检查井。
3. 4
矩形井rectangledmanhole 井室部位水平截面形状为正方形或长方形的预制混凝土检查井。
3. 5
组合井combinationmanhole 同时采用收口圈（板)和井室顶板实现两次以上改变内径（内框尺寸)组装而成的复合式预制混凝士
检查井。 3. 6
井圈 wellcircle 用于支撑井盖支座的预制混凝土环圈。
3. 7
调节圈adjustwellcircle 按一定高度模数制作的一组环圈，用于调节检查井井圈的安放高度。
3. 8
收口圈(板） )convergentcircle(plate) 用以减缩井简内径尺寸的锥形圈（或过渡板)。
3. 9
井筒 wellbore 供作业人员进出井室的竖向通道。
3.10
井室顶板 thewellchamberroof 用于井简与井室之间联接的过渡顶板，井室顶板上留有与井筒联接的圆形预留孔。
3. 11
井室 thewellchamber 检查井的主体部分，通常分为上井室和下井室两部分。
3. 12
上井室theupperchamberwell 井室的上半部分，外形尺寸与下井室相同，并壁一般不带开孔。
2 JC/T2241-2014
3. 13
下井室 thelowerchamberwell 井室的下半部分，井壁通常带有与地下管道联接的开孔或管口。
3.14
井室底板 thewell chamber floor 封闭井室底部的平板。
3. 15
踏步 step 用于作业人员上下井室通道、固定于井壁的踩踏部件。
4符号
do—井圈或调节圈的内径，单位为毫米(mm)； Do- 一井简内径，单位为毫米(mm)； D, 圆形井室内径，单位为毫米(mm)： Du 一井壁开孔的内径，i表示每个不同的开孔，单位为毫米(mm)： H- 井室顶板至地面的距离，即井室顶板的埋设深度，单位为米（m）： h- 检查井各组合部件的有效高度，单位为毫米(mm）； hd - —调节圈的有效高度，单位为毫米(mm)； hs—--井室顶板厚度，单位为毫米(mm)； hx- 一井室底板厚度，单位为毫米(aum)； 1- 井简壁厚，单位为毫米(mm)； T 一井室壁厚，单位为毫米(mm)； P。——轴向承载力检验荷载值，单位为千牛(kN)； P,—顶底板承载力检验荷载值，单位为千牛(kN)。 5 分类、规格尺寸和标记 5.1分类
-
预制混凝土检查井按井室外形可分为圆形检查井和矩形检查井，检查井产品形状和组合方式详见图 1、图2和图3(检查井各组成部件示意图详见附录A)；按材料性能可分为普通预制混凝土检查井和耐腐蚀预制混凝土检查井。
3
