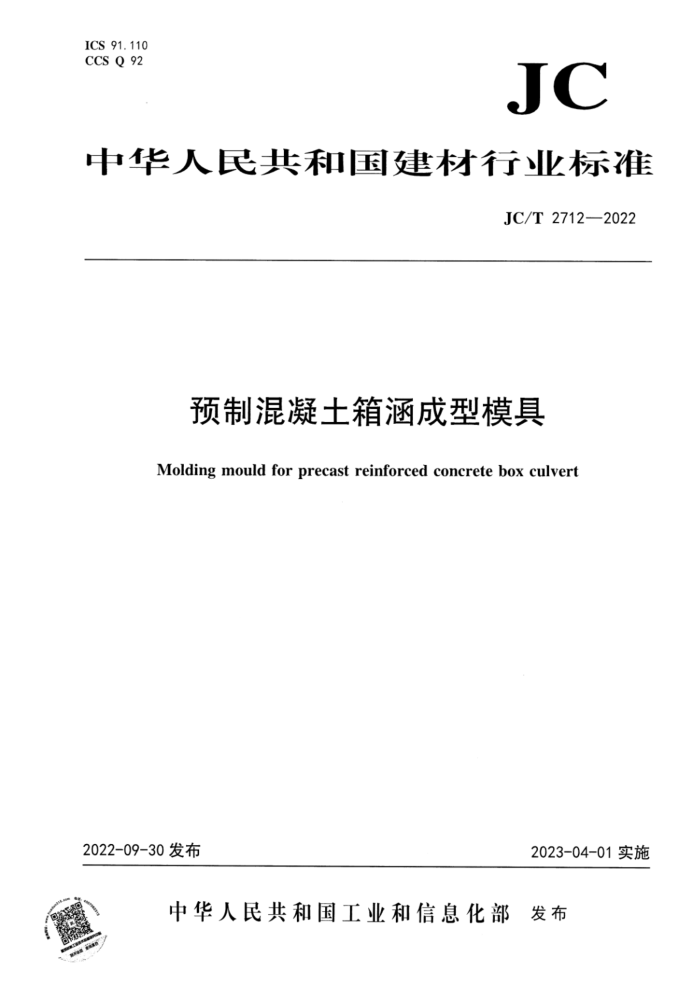

ICS 91.110 CCS Q 92
JC
中华人民共和国建材行业标准
JC/T 2712—2022
预制混凝土箱涵成型模具
Molding mould for precast reinforced concrete box culvert
2022-09-30发布
2023-04-01实施
中华人民共和国工业和信息化部 发布 JC/T2712—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任，本文件由中国建筑材料联合会提出。 本文件由国家建筑材料工业机械标准化技术委员会归口。 本文件负责起草单位：苏州科星混凝土水泥制品装备有限公司、青岛环球集团重工科技有限公司、
江苏华光双顺机械制造有限公司。
本文件参加起草单位：扬州市华光双瑞实业有限公司、四川达优机械有限公司、中国建材机械工业协会。
本文件主要起草人：褚建中、丁增明、尹怀秀、张勇、王玉敏、张平、王星亮、董正魁、唐明会、 张广平、李酉成、蔡中杰。
本文件为首次发布。
I JC/T2712—2022
预制混凝土箱涵成型模具
1范围
本文件规定了预制混凝土箱涵成型模具（以下简称箱涵模具）的分类、型号和规格参数、技术要求、 试验方法、检验规则以及标志、包装、运输和贮存。
本文件适用于成型城市综合管廊、电缆隧道、储水槽、地下通道以及排水等地下管网工程所需的单舱或多舱预制混凝土箱涵的模具。生产其他用途的箱涵模具可参照本文件执行。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T191 包装储运图示标志 GB/T699—2015优质碳素结构钢 GB/T700—2006碳素结构钢 GB/T706热轧型钢 GB/T1591—2018 低合金高强度结构钢 GB/T1800.2—2020产品几何技术规范（GPS) 线性尺寸公差ISO代号体系 第2部分：标准公差
带代号和孔、轴的极限偏差表
GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差(MD0IS02768-1:1989） GB/T3098.1—2010 紧固件机械性能螺栓、螺钉和螺柱 GB/T3098.2——2015 紧固件机械性能 螺母 GB/T6388 运输包装收发货标志 GB/T8196 机械安全防护装置 固定式和活动式防护装置的设计与制造一般要求 GB/T 9969 工业产品使用说明书 总则 GB/T13306 标牌 HG/T21574—20181 化工设备吊耳设计选用规范 JC/T401.2一2011建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T 401.3 建材机械用铸钢件 ：第3部分：缺陷处理规定 JC/T 401.4 建材机械用铸钢件第4部分：交货技术条件 JC/T 402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T532—2007 建材机械钢焊接件通用技术条件 JC/T2456 预制混凝土箱涵
3术语和定义 JC/T2712—2022
下列术语和定义适用于本文件。
3.1
立式模具 verticallyplacedboxculvertdie 成型时箱涵模具竖立放置，与成型的箱涵工作方向呈垂直状态。
3.2
卧式模具horizontalplacedboxculvertdie 成型时箱涵模具水平放置，与成型的箱涵工作方向一致。
3. 3
公称宽度(B) )nominalwidthofmould 成型箱涵工作状态时，单舱箱涵模具为所成型箱涵的水平方向内沿工作宽度，多舱箱涵模具为所成
型箱涵的水平方向两侧内沿最大宽度。 3.4
公称高度(H) nominalheight ofmould 成型箱涵工作状态时，箱涵模具所成型箱涵的垂直方向内沿工作高度。
3.5
公称长度（L）nominallengthofmould 按成型箱涵的工作状态，箱涵模具所成型箱涵的有效工作方向长度。
3.6
承口部件diesocket 用于成型箱涵承口部分的箱涵模具组件。
3.7
插口部件diespigot 用于成型箱涵插口部分的箱涵模具组件。
3.8
底座baseplate 起保护支撑作用的箱涵模具底部组件。
3. 9
内模internalofmodel 预制混凝土箱涵成型模具的内侧组件，用于混凝土箱涵的内表面成型。
3. 10
外模externalofmodel 预制混凝土箱涵成型模具的外侧组件，用于混凝土箱涵的外表面成型。
4分类、型号和规格参数
4.1分类 4.1.1箱涵模具按箱涵成型时的放置方式分为：
卧式（代号：W)，结构示意图见图1；一立式（代号：L)，结构示意图见图2
-
2 JC/T2712—2022
3
标引序号和符号说明：
B- 一箱涵宽度： L- 一箱涵长度： H 一箱涵高度。
一插口部件： 2一一承口部件： 3~ 一外模；
1.
一内模； 5- 一底座；
1-
图1 卧式箱涵模具示意图
b
标引序号和符号说明：
一滚轮和滑轨：
1
2 一内模： 3— 一外模： 4——底座； 5一一承口部件：一插口部件：
6 B- 一箱涵宽度：
箱涵长度： H- 一箱涵高度。
图2立式箱涵模具示意图
