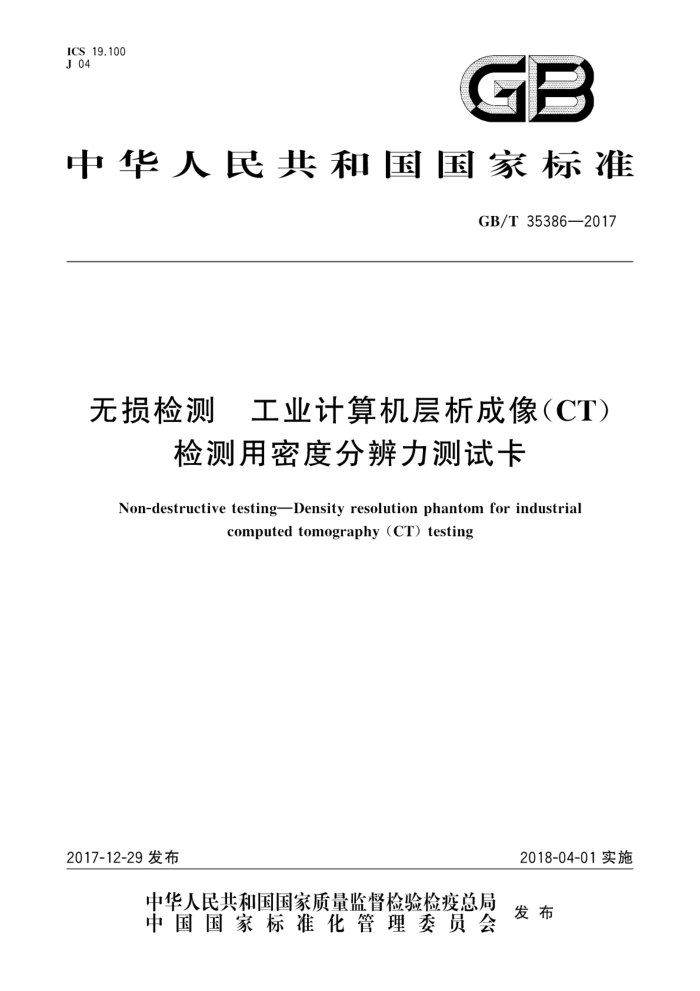

ICS 19.100 J 04
GB
中华人民共和国国家标准
GB/T35386—2017
无损检测 工业计算机层析成像（CT）
检测用密度分辨力测试卡
Non-destructive testingDensity resolution phantom for industrial
computed tomography (CT)testing
2017-12-29发布
2018-04-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 35386—2017
前 言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本标准起草单位：重庆大学、重庆真测科技股份有限公司、中国兵器科学院宁波分院、中国人民解放
军96630部队、中车齐齐哈尔车辆有限公司。
本标准主要起草人：蔡玉芳、王、倪培君、刘荣、刘丰林、谭辉、沈宽、邹永宁、安康、段黎明、杨荣东、 贾庆龙、赵彩虹、邱焰、陈研、王海彬。
1 GB/T35386—2017
无损检测工业计算机层析成像（CT）
检测用密度分辨力测试卡
1范围
本标准规定了能量大于225keV的工业计算机层析成像(CT)检测用密度分辨力测试卡的分类、技术要求和检验方法
本标准适用于密度分辨力测试卡的型式检验和出厂检验。本标准也可作为用户订货的验收依据。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T12604.12 2无损检测术语工业计算机层析成像（CT)检测 GB/T 29067 无损检测 工业计算机层析成像（CT）图像测量方法 GB/T 29069 无损检测 工业计算机层析成像（CT)系统性能测试方法
术语和定义
3
GB/T12604.12界定的术语和定义适用于本文件。
4分类、型式和标识
4.1分类
4.1.1本标准所适用的密度分辨力测试卡可按如下方式分类。 4.1.2按结构形式不同可分为：
a) 空气间隙卡，分为两种：
1）单空气间隙卡； 2） 多空气间隙卡。
b) 固体密度差试件； c) 液体密度差试件； d) 圆盘卡。
4.1.3 按材料不同可分为：
a) 钢质密度分辨力测试卡，代号用FE表示； b) 铝质密度分辨力测试卡，代号用AL表示； c) 钛质密度分辨力测试卡，代号用TI表示； d) 其他金属质密度分辨力测试卡，代号用英文名称简写表示。
1 GB/T35386—2017
4.2型式 4.2.1空气间隙卡
空气间隙卡是在均质的圆柱形刚性基体材料（一般为钢、铝或塑料)中人工制造的具有一定直径和高度的空气间隙，分为单空气间隙卡和多空气间隙卡，其结构分别如图1、图2所示。多空气间隙卡依照其高度大小依次在圆周上均匀分布，并在基体上做间隙排列方向标志，标志为3处、以不等角分布的凹槽。
基体
间隙
检测位置
基准面
?
OD
说明： h
间隙高度，5μm~80μm; 切片厚度，0.5μm~5mm 间隙直径，5μm~20mm；
d D 基体直径，35μm~70mm。
图1单空气间隙卡剖面图
2 GB/T35386—2017
基体
标志凹槽2
标志凹槽1
间
标志凹楷3
图2多空气间隙卡剖面图
4.2.2固体密度差试件
固体密度差试件是在均质的圆柱形刚性基体材料（一般为钢、铝或塑料)的特定部位，按密度大小嵌
入的一系列与基体密度不同的密度块，其结构如图3所示。
密度块
基体检测位置
-
基准面
标志凹精2
标志凹槽1
标志凹槽3
图3固体密度差试件剖面图
3 GB/T35386—2017
4.2.3液体密度差试件
液体密度差试件是在纯水的特定范围内加人可溶性介质（一般选用氯化钠），使介质溶液和纯水形成一定的密度差，其结构如图4所示。
介质溶液
检测位置
托架试管容器纯水
.
基准面
图4液体密度差试件结构图
4.2.4圆盘卡
圆盘卡是由均质的刚性材料制作的圆柱体，其结构如图5所示，
