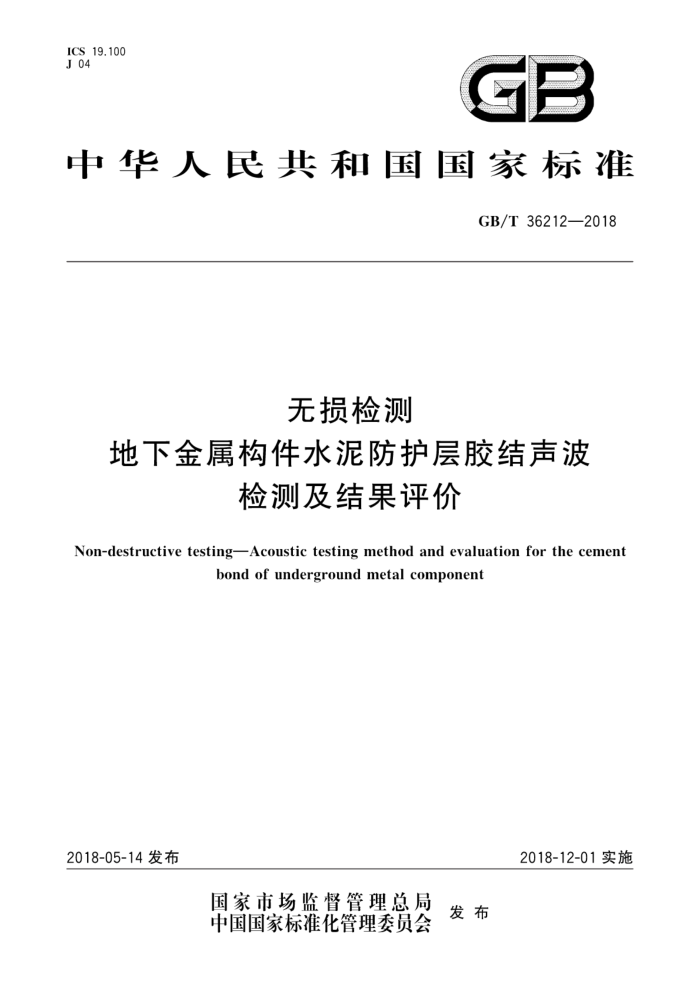

ICS 19.100 J 04
GB
中华人民共和国国家标准
GB/T36212—2018
无损检测
地下金属构件水泥防护层胶结声波
检测及结果评价
Non-destructive testing-Acoustic testing method and evaluation for the cement
bond ofundergroundmetalcomponent
2018-12-01实施
2018-05-14发布
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 36212—2018
目 次
前言
范围规范性引用文件 3 术语和定义
2
方法概要安全要求人员要求检测工艺规程检测系统检测程序
4
5
6
8
10 检测结果评价 11 检测记录和报告附录A（资料性附录）地下金属构件水泥防护层胶结声波检测方法概要附录B（资料性附录） 地下金属构件水泥防护层胶结声波检测系统性能要求附录C（资料性附录） 对比试验井和对比试验管要求
11 GB/T 36212—2018
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由全国无损检测标准化技术委员会（SAC/TC56)提出并归口。 本标准起草单位：中国特种设备检测研究院、陕西省特种设备检验检测研究院、河南省锅炉压力容
器安全检测研究院、甘肃省特种设备检验检测研究院、陕西华晨石油科技有限公司、山东海格石油工程有限公司。
本标准主要起草人：石坤、王晓桥、李文广、唐卫国、刘再斌、陈耀华、段志祥、赖晓虎、李新民。
= GB/T 36212—2018
无损检测
地下金属构件水泥防护层胶结声波
检测及结果评价
1范围
本标准规定了地下金属构件水泥防护层胶结的声波检测方法及结果评价。 本标准适用于竖向置于地下用于存储压缩气体的井式管状金属构件外部水泥防护层胶结质量的内
部声波检测方法和检测结果评价，适用的构件内径范围为80mm～300mm。其他结构和规格的地下金属构件也可参照本标准。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T12604.1无损检测术语超声检测 GB/T20737无损检测通用术语和定义
3术语和定义
GB/T12604.1、GB/T20737界定的以及下列术语和定义适用于本文件。
3.1
井管 wellpipe 用来制造地下金属构件的两端带外螺纹的无缝钢管
3.2
水泥防护层cementsheath 水泥浆灌注于地下金属构件与地层（或外层井管)之间的环形空间，固结后形成的环状水泥石柱体，
3.3
第一界面 firstinterface 地下金属构件与水泥防护层之间的胶结面。
3.4
第二界面 second interface 水泥防护层与地层（或外层井管)之间的胶结面。
3.5
水泥防护层胶结声波检测 cement bond acoustic testing 采用单发双收液浸式声波传感器自动检测水泥防护层胶结质量的方法。 注：发射传感器用于连续发射声波信号，短源距接收传感器主要用于接收井管波，而长源距接收传感器用于接收包
含井管波、地层波和直达波在内的声波全波列，
1 GB/T 36212—2018
3.6
源距 spacing 声波发射传感器与接收传感器之间的距离。 注：一般按照传感器中心点进行测量。
3.7
井管波 pipearrivals 来自发射传感器，穿过耦合剂，在井管中传播，而后又返回耦合剂，最后被接收传感器所接收的
声波。 3.8
地层波 formationarrivals 来自发射传感器.穿过耦合剂、井管和水泥防护层.在井管外地层中传播.而后又返回水泥防护层
井管和耦合剂，最后被接收传感器所接收的声波。
4方法概要
地下金属构件水泥防护层胶结声波检测方法概要，参见附录A。
5 安全要求
用户应在检测前建立安全准则。安全准则至少包括 a） 检测人员严格遵守检测现场的安全要求，并根据检测地点的要求穿戴防护工作服和佩戴有关
防护设备； b) 检测区域采取有效警示和隔离措施，避免无关人员随意进人； c) 如采用吊车、三脚架或其他吊装设备固定天滑轮时，采取措施确保检测过程中天滑轮稳定，避
免天滑轮脱落或支架倾倒。地滑轮采取固定措施，避免检测过程中受力弹起； d) 检测人员严禁跨越连接电缆，严禁在仪器运行期间进行滑轮调整、电缆拆装及装置固定等
操作。
6人员要求
采用本标准进行检测的人员应经过专业培训和考核，并获得雇主或其代理方的检测授权
7检测工艺规程
7.1工艺规程内容
从事水泥防护层胶结声波检测的单位应按照本标准的要求制定检测工艺规程，并进行验证。当重要因素发生变化时，工艺规程应重新编制和验证。工艺规程至少包括如下内容：
a）检测目的及适用范围； b）执行标准、法规； c) 人员资格； d) 检测仪器设备：水泥胶结检测仪（含声波传感器和磁定位传感器）、居中固定装置、连接线缆、地
面控制系统、计算机（含检测数据的采集和分析软件）；被检设备的信息：井管材质、内径、壁厚，水泥类型、厚度、候凝时间，设计与建造资料；
e 2
