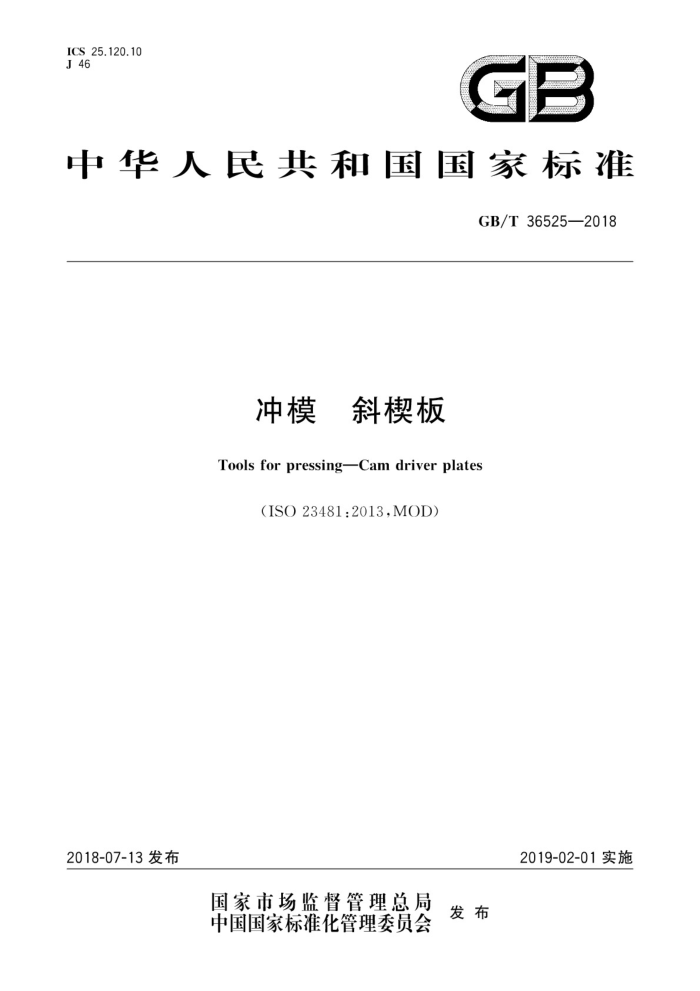

ICS25.120.10 J 46
G8
中华人民共和国国家标准
GB/T36525—2018
冲模 斜楔板
Tools for pressingCam driver plates
(ISO23481:2013,MOD)
2018-07-13发布
2019-02-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36525—2018
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准使用重新起草法修改采用ISO234812013《冲模斜楔板》。 本标准与ISO23481:2013相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位
置的垂直单线（「）进行了标示。相应技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等效采用国际标准的GB/T1804代替了ISO2768-1； ?用修改采用国际标准的GB/T70.1代替了ISO4762： ·用等同采用国际标准的GB/T19096代替了ISO13715
一在图1中增加了“斜楔驱动板”和斜楔滑板”的标示，以明确零件具体位置。
将图1中不属于“斜楔驱动板”或“斜楔滑板”的相邻辅助零件的轮廓改为双点画线。 删除了图1中右侧表达不完整的图素。 增加了图1中零部件的剖面线，以明确各零部件关系。 在图2的主视图中，在斜楔板边缘增加了圆角R2和倒角C2。
一
本标准做了下列编辑性修改：
在“范围”中“冲模用斜楔驱动板和斜楔滑板”后增加了说明“（统称斜楔板）”，以明确与标准名称的关系；
在“范围”中增加了“本标准适用于冲模用斜楔板”，以符合GB/T1.1一2009的要求；
修改了图2中个别尺寸的标注和部切线表述方式，以符合技术制图国家标准；一将图2中的W改用α表示，以符合机械制图国家标准常用表示法；一在图2的主视图中，沉孔直径20前加注$，以符合机械制图国家标准；
一修改了标记表述方式，以符合国家标准。 本标准由全国模具标准化技术委员会（SAC/TC33)提出并归口。 本标准起草单位：华中科技大学、合肥灏恒汽车配件有限公司、滁州市错模装备模具制造有限公司、
祥鑫科技股份有限公司、宁波宏协承汽车部件有限公司、滁州市东华模具制造有限公司、厦门美科安防科技有限公司、浙江欧意智能厨房股份有限公司、西安云拓电器有限公司、厦门欧圣斯科技有限公司、桂林电器科学研究院有限公司。
本标准主要起草人：邓磊、王潮、王罗海、刘进军、张锋伟、王华东、栾光辉、方志明、刘君华、张恒木、 张莉、王新云、陈俊生、储开峰、周孚鹏、尤黎民、杨雷、金俊松。
1 GB/T36525—2018
冲模斜楔板
1范围
本标准规定了冲模用斜楔驱动板和斜楔滑板（统称斜楔板，应用实例如图1所示）的主要尺寸和公差，并规定了斜楔板的标记。
本标准适用于冲模用斜楔板。
说明：
斜楔驱动板；
1- 2- 斜楔滑板。
图1斜模板应用实例
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T70.1内六角圆柱头螺钉（GB/T70.1一2008.ISO4762：2004.MOD) GB/T 1804 一般公差未注公差的线性和角度尺寸的公差（GB/T1804一2000，eqvISO2768-1：
1989)
GB/T19096 技术制图 图样画法未定义形状边的术语和注法（GB/T19096一2003， ISO13715:2000.IDT)
3尺寸
斜楔板的尺寸应符合图2和表1的要求。 未定义形状边应符合GB/T19096的规定。
1 GB/T36525—2018
尺寸单位为毫米
表面粗糙度值单位为微米
0 -0.6
0
四0.01日
020
1425
Rr0.8
20.01 R5
门 中
白
C2
口
P13.5
10.014
1X
0.40
D
E
圆
卤 L0.01D 未注公差应符合GB/T1804m级的规定
20
O
图2斜模板
表1 斜楔板尺寸
内六角圆柱头螺白 GB/T 70.1
bi-ma 1±0.2 T±0 14 mm
Li mm
0
数量
mm 170 170 170
mim 45 45 45.
mm
mm 60 85 110
100 125 150
20°
46
90
M12X40 GB/T36525—2018
表1（续）
内六角圆柱头螺钉 GB/T 70.1
b1-8.2 li±0.2 T±0.01 l2
b2 mm
L: mm
mm 150 170 150 170 150 170
mm 45 60 45 60 45 60
mm
mm
数量
100
60
125
85
M12X40
30°
90
45
4
150
110
4 材料
材料的选择由制造者确定。
5 标记
以符合GB/T36525的斜楔板为例，其特征为：宽度bl为100mm，长度l，为170mm，厚度T为 60mm，其标记为：
斜楔板GB/T36525-100X170X60 中华人民共 和国
国家标准冲模斜楔板 GB/T36525—2018
