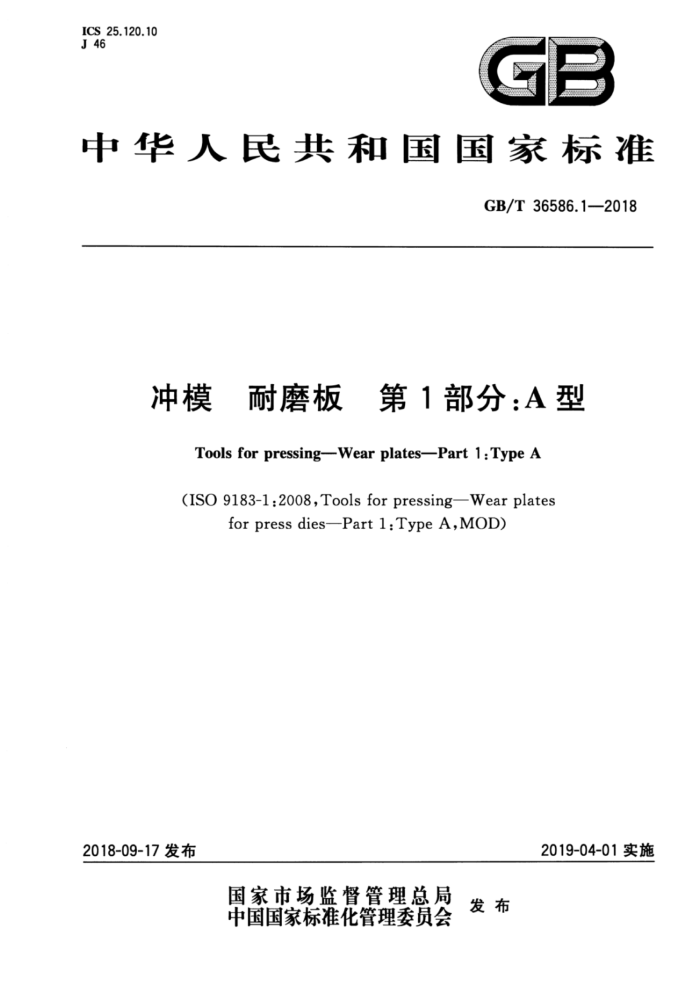

GB/T 36586.1-2018
冲模 耐磨板第1部分∶A型
Tools for pressing—Wear plates—Part 1:Type A (ISO9183-1:2008,Tools for pressing—Wear plates for press dies—Part 1:Type A,MOD)
2019-04-01实施
2018-09-17发布
前 言
GB/T36586《冲模 耐磨板》由两部分组成∶
——第1部分∶A 型;
——第2部分∶B型。
本部分为GB/T 36586的第1部分。
本部分按照 GB/T 1.1—2009 给出的规则起草。
本部分使用重新起草法修改采用ISO9183-1∶2008《冲模 冲模耐磨板 第1部分∶A型》。本部分与ISO9183-1∶2008相比存在技术性差异，这些差异涉及的条款已通过在其外侧页边空白位置的垂直单线（）进行了标示。相应技术性差异及其原因如下∶
——关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章"规范性引用文件"中，具体调整如下∶
● 用等效采用国际标准的GB/T1804代替了ISO2768-1;
● 用修改采用国际标准的GB/T 70.1代替了ISO4762。
——删除了图3左视图 p9。中的d，因为该尺寸不是圆的直径。
——将第4章"材料"改为"材料及硬度"，第4章中"材料的选择由制造者确定"修改为"材料及其硬度由制造者确定"，因选用材料包括选择材料牌号及其热处理特性，修改后更为准确。本部分做了下列编辑性修改∶
——修改了标准名称;
——删除了"1范围"中"单位为毫米"的描述;
——将"1范围"中"本部分规定了两种厚度的A型耐磨板∶A1型，厚度t为20mm;A2型，厚度t 为12mm。"移到"本部分给出了材料说明，并规定了符合本部分要求的冲模用A型耐磨板的标记。"之前;
——在"1范围"中，增加了"本部分适用于大型冲模用A型耐磨板。";
——将3.1中"A1型耐磨板的尺寸应符合图1、图2和表1的规定"修改为"A1型耐磨板的结构型式和尺寸应符合图1、图2和表1的规定";
——将3.2中"A2型耐磨板的尺寸应符合图3、图4和表2的规定"修改为"A2型耐磨板的结构型式和尺寸应符合图3、图4和表2的规定";
——将图1～图4中右上角"未注公差应符合GB/T1804中m级的规定"移至相应图的左下角;
——修改了图1、图3中部分尺寸、公差、粗糙度的标注位置，并修改了标注方式，以符合技术制图国家标准;
——修改了图2中过渡线的线型为细实线，并不与轮廓线相连;
——补充了图2中第6排第3列图形的中心线;一增加了图 2、图4中安装孔通孔的绘制;
——移动了表1、表2的表头中的公差至相应尺寸代号后面。
本部分由全国模具标准化技术委员会（SAC/TC 33）提出并归口。
