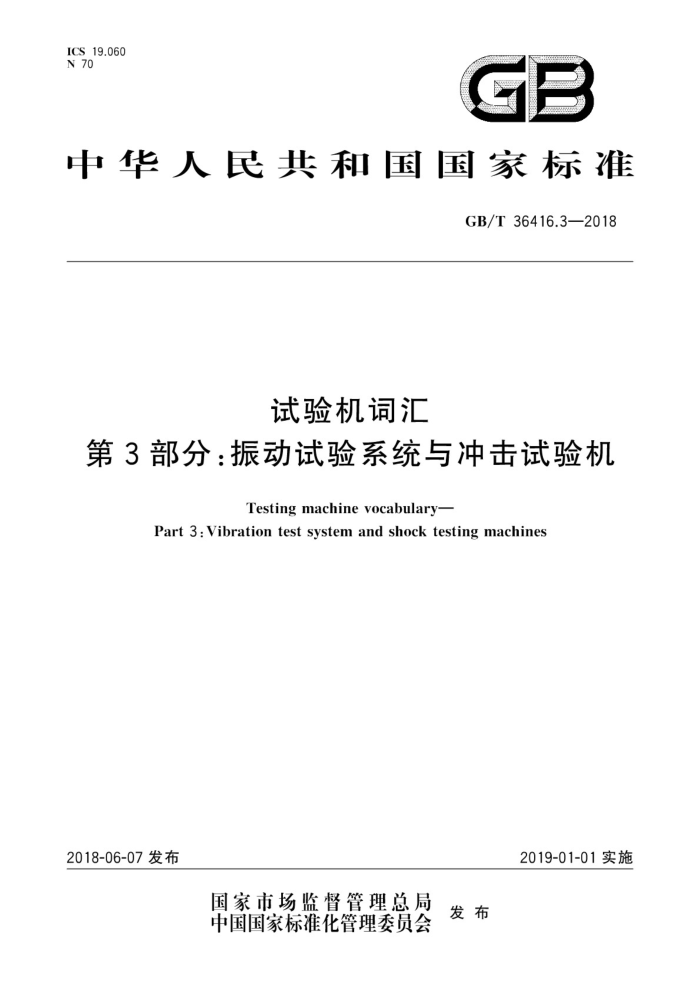

ICS19.060 N 70
GB
中华人民共和国国家标准
GB/T36416.3—2018
试验机词汇
第3部分：振动试验系统与冲击试验机
Testing machine vocabulary-
Part 3: Vibration test system and shock testing machines
2018-06-07发布
2019-01-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T36416.3—2018
目 次
前言 1范围 2基本概念 3振动试验系统与冲击试验机 4零部件与功能单元
....
L
性能参数· 索引
15 22
5 GB/T36416.3—2018
前言
GB/T36416《试验机词汇》分为如下3个部分：
第1部分：材料试验机；一第2部分：无损检测仪器一第3部分：振动试验系统与冲击试验机。 本部分为GB/T36416的第3部分。 本部分根据GB/T1.1一2009给出的规则起草本部分由中国机械工业联合会提出。 本部分由全国试验机标准化技术委员会（SAC/TC122）归口。 本部分起草单位：中机试验装备股份有限公司、苏州苏试试验仪器股份有限公司、苏州东菱试验仪
器有限公司、华测检测认证集团有限公司、广州大学。
本部分主要起草人：王学智、寇钟夏、徐立义、江运泰、郭冰、徐忠根。
I GB/T36416.3—2018
试验机词汇
第3部分：振动试验系统与冲击试验机
1范围
GB/T36416的本部分规定了振动试验系统与冲击试验机及其主要零部件，元器件和性能参数等方面的术语和定义。
本部分适用于振动试验系统与冲击试验机标准和各类技术文件的编制，以及相关教材和书刊的编写与中外文献的翻译等。
注：本部分中方括号门内的字或词，是在不致混淆情况下可省略的字或词。
2 基本概念
2.1
直线振动 rectilinear vibration 振动点的轨迹为直线的振动。
2.2
周期振动periodicvibration 振动参量随时间自变量在经过某一相同增量后重复出现的振动。 注1：此周期参量是时间t的函数，能用下列公式表示：
y= f(t)=f(t±n)
式中：
整数； t—时间自变量；
周期。
注2：仅轻微偏离某一周期振动的振动为准周期振动。
2.3
简谐振动 simple harmonic vibration 正弦振动sinusoidal vibration 振动参量能够用时间自变量的正弦函数描述的周期振动。 注：简谐振动能够描述为：
y = ysin(ut + Pu)
式中： y y
简谐振动；振幅；角频率；时间自变量；
t Pu 振动的初相位角。
2.4
随机振动 random vibration ; stochastic vibration 瞬时值不能预知的振动。 注：随机振动瞬时值在某一指定区间的概率能够用某一概率分布函数描述
1 GB/T36416.3—2018
2.5
窄带随机振动 narrow-band random vibration;narrow-band stochastic vibration 频率分量仅分布在某一狭窄频带内的随机振动注1：“窄带”的界定是相对于所研讨的问题而言，其频带宽度通常等于或小于三分之一倍频程。 注2：窄带随机振动的波形类似于正弦波.但其幅值和相位是以不可预知的方式变化的。 注3：见随机振动（定义2.4）。
2.6
宽带随机振动broad-band random vibration；broad-band stochastic vibration 频率分量分布在某一较宽频带内的随机振动。 注1：“宽带”的界定是相对于所研讨的问题而言，其频带宽度通常不小于一个倍频程。 注2：见随机振动（定义2.4）。
2.7
激励excitation 施加于系统，使系统以某种方式产生响应的外力或其他输入。
2.8
系统响应 response [of system] 系统的输出量。
2.9
动态范围dynamic range 在不同的技术领域中有不同的含义：
对于测量仪器，动态范围是指不受各种噪声的影响而能获得准确测量结果的输人信号范围，是最大允许信号级与噪声级之比，一般以分贝表示；对于模拟式振动控制系统，动态范围是指可以控制的最大信号和最小信号之比，一般以分贝表示。该参数与振动试验系统、控制器以及整个电路的干扰噪声有关；对于随机振动控制系统，动态范围是指在给定的频率范围内，系统最大输出的功率谱密度与本底噪声功率谱密度之比的对数，以分贝表示。
注：动态范围越大，系统的控制能力越强，控制效果越好。 2.10
冲击shock 能激起系统瞬态扰动的力、位移、速度或加速度的突然变化。 注：突然变化系指变化时间短于系统的基本周期。
2.11
冲击脉冲 shock pulse 用时变参量的突然上升和（或）突然下降来表征的激励形式。 注1：宜使用描述性的力学术语，例如：加速度冲击脉冲。 注2：冲击脉冲也可以用其运动、力和速度来表征。
2.12
撞击impact 两个物体的单次互撞。
2.13
碰撞 bump 试验所用的多次重复冲击的形式
2.14
半正弦冲击脉冲 half-sine shock pulse 时间历程曲线为一个周期正弦波的正半周期（或负半周期）的冲击脉冲。
2 GB/T36416.3—2018
2.15
矩形冲击脉冲 rectangular shock pulse 时间历程曲线为由零开始瞬间上升到一给定值并保持脉冲时间该定值不变，随后瞬间下降到零的
冲击脉冲。 2.16
梯形冲击脉冲trapezoidal shockpulse 时间历程曲线为由零开始线性上升到一给定值并保持一段时间该定值不变，随后线性下降到零的
冲击脉冲。 2.17
对称三角形冲击脉冲symmetrical triangularshockpulse 时间历程曲线为等腰三角形的冲击脉冲。
2.18
前峰锯齿冲击脉冲initial peak sawtooth shock pulse 运动量在一瞬间上升到最大值，然后线性下降到零的冲击脉冲
2.19
后峰锯齿冲击脉冲final peak sawtooth shock pulse：terminal peak sawtooth shock pulse 运动量由零线性上升到最大值，然后在瞬间下降到零，其时间历程曲线呈三角形的冲击脉冲。
2.20
标称冲击脉冲 nominal shock pulse 标称脉冲nominalpulse 带有给定允差的规定冲击脉冲。 注1：标称冲击脉冲是一般术语，需要附加修饰词以明确其含义，例如：标称半正弦冲击脉冲，或标称锯齿冲击脉冲注2：标称脉冲与理想脉冲的允差可用脉冲形状（包括面积）或响应谱的形式来表示。
2.21
冲击脉冲的标称值 nominal value of a shock pulse 实测冲击脉冲与理想冲击脉冲之差不超过某一给定允差范围时，描述理想冲击脉冲的值（包括频
谱、峰值、作用时间等）。 2.22
冲击脉冲持续时间durationof shockpulse 冲击脉冲的运动量从某一规定的最大值的分数值上升到最大值，再下降到该值所需的时间间隔。 注：对于实测脉冲该“规定分数值”通常取最大值的1/10，对于理想脉冲该值通常取零。
2.23
频率frequency 基本周期的倒数。 注：频率的单位是赫兹（Hz)，相当于每秒循环一次。
2.24
共振频率 resonance frequency 系统出现共振时的频率。 注1：共振频率取决于被测变量，例如，速度共振和位移共振就可以发生在不同的频率。 注2：为避免混淆，需要指出共振的类型，例如，速度共振频率
2.25
交越频率 crossover frequency 《振动环境试验）振动的某一特性从一种关系转变为另一种关系时的频率。 示例：当振动幅值或方均根值从等位移一频率关系变为等加速度一频率关系时的频率就是交越频率
3 GB/T36416.3—2018
2.26
频带band 由两个不同频率值所限定的频率范围
2.27
基波fundamental wave 频率为基本频率的正弦量。
2.28
［周期量的］谐波 harmonic of periodic quantity 频率为基频整数倍的谐波振动。 注：术语“泛音”常用于代替谐波，n次谐波称为（n一1)次泛音。不推荐使用“泛音”这一术语。
2.29
倍频程 octave 频程的定义是：两个声波或其他信号的频率间的距离。 高频与低频的比，用以2为底的对数来表示，称为倍频程；高频与低频的比，用以10为底的对数来
表示，称为十倍频程。倍频程还可作为单位，其单位符号为“oct”。
示例：常用的有二分之一倍频程（1/2oct），三分之一倍频程（1/3oct），四分之一倍频程（1/4oct）和十倍频程 (10 oct)。 2.30
振幅 amplitude 振动量的幅度、大小或数值。
2.31
峰值peakvalue 在给定的时间区间内振动量的最大值注：振动峰值通常取为该振动量相对其平均值的最大偏移。正峰值为最大正偏移，负峰值为最大负偏移。
2.32
【振动的］峰一峰值 peak-to-peak value [of a vibration] 在规定的时间区间内振动量正最大值与负最大值的代数差。 注：该值的大小取决于测量系统的响应或上升时间。
2.33
［振动的］峰值因数 crest factor [of a vibration] 峰值与其方均根值之比。 注：正弦波的峰值因数为/2。
2.34
方均根值 root-mean-square value 有效值effectivevalue 振动量F在0～T区间的方均根值为在该区间函数值平方的平均值，再取其平方根，按下列公式
计算：
fa(t)dt
式中： f(t)- 振动量值； T
振动周期；时间。
4
