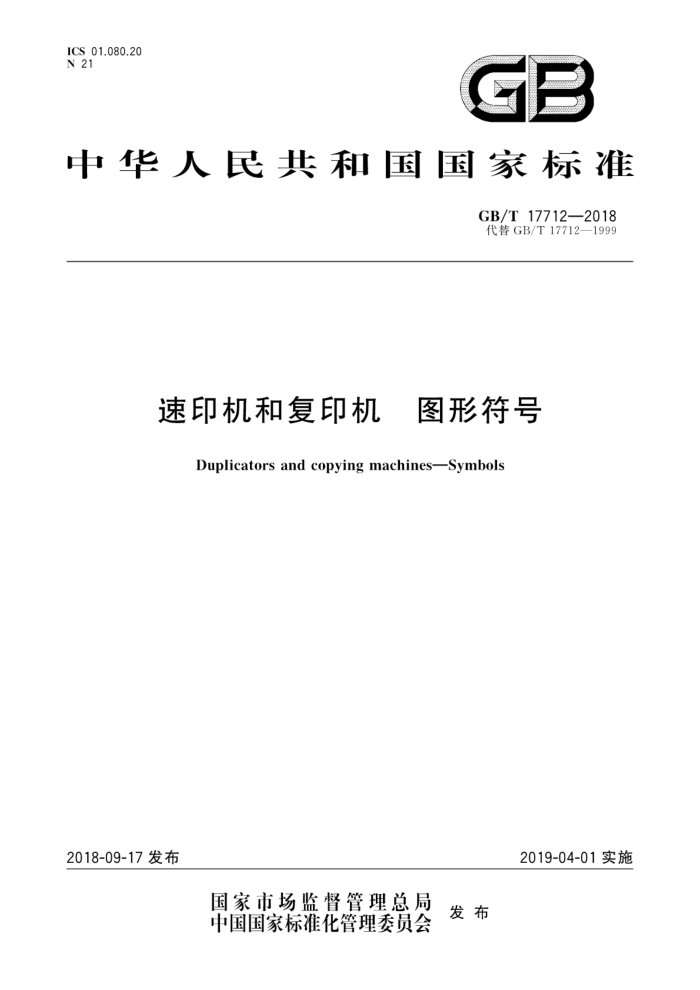

ICS 01.080.20 N 21
GB
中华人民共和国国家标准
GB/T 17712—2018 代替GB/T17712—1999
速印机和复印机 图形符号
Duplicators and copying machinesSymbols
2018-09-17发布
2019-04-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T 17712—2018
目 次
前言
I
范围规范性引用文件 3图形符号绘制规则 4图形符号的位置与方向 4.1图形符号的位置 4.2图形符号的方向 5图形符号标志的识别图形符号表
6 GB/T 17712—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T17712—1999《速印机和文件复印机图形符号》，与GB/T17712—1999相比，
主要技术变化如下：
增加了范围中的标准适用机器的说明（见第1章）；修改了“规范性引用文件”的标题和引导语，更新了GB/T16902.1和ISO7000的年代号（见第2章，1999年版的第2章）；删除了GB/T1252—1989.GB2894—1996、GB/T2682—1981等规范性引I用文件（见1999年版的第2章）：
一增加了GB/T16902.4一2017、IEC60417DB：2016规范性I用文件（见第2章）；
修改了图形符号绘制原则（见第3章，1999年版的第3章）；删除了“GB/T16273.1和GB/T5465.2的应用“颜色的使用”和箭头设计”（见1999年版的第4章第6章第7章）：增加了有关图形符号表说明的文字性表述（见6.1）；修改了图形符号的分类，由11类144个符号改为6类127个符号，其中增加图形符号45个，删除图形符号62个，修改图形符号6个（见第6章表1～表6.1999年版的表1～表10、附录A）。
本标准由中国机械工业联合会提出。 本标准由全国复印机械标准化技术委员会（SAC/TC147）归口。 本标准起草单位：天津复印技术研究所、上海富士施乐有限公司、理想（中国）科学工业有限公司、国
家办公设备及耗材质量监督检验中心、厦门市熠成信息技术有限公司。
本标准主要起草人：白晋宁、王浩宇、李振梅、王甜、王江涛。 本标准所代替标准的历次版本发布情况为：
GB/T17712—1999。
II GB/T 17712—2018
速印机和复印机图形符号
1范围
本标准规定了用于速印机和复印机的操作标志、面板显示以及某些其他部件的符号，本标准适用于最大幅面小于A2的速印机（包括数字式一体化速印机）和复印机，静电多功能一体
机可参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T16902.1一2017设备用图形符号表示规则第1部分：符号原图的设计原则 GB/T16902.4一2017设备用图形符号表示规则第4部分：图形符号用作图标的重绘指南 ISO7oo0：20l4设备用图形符号注册符号（Graphicalsymbolsfor useonequipment
Registered symbols)
IEC60417DB:2016 s设备用图形符号（Graphicalsymbolsforuseonequipment)
3图形符号绘制规则
图形符号按照GB/T16902.1—2017和GB/T16902.4—2017的要求绘制。 注：在某些设备上，特别是小设备，由于一些特殊的制造原因或缺少空间，会出现本标准所给出的图形符号无法使
用的情况，或者在图形符号有文字说明的情况下，所使用的图形符号充许改变，但要求改变后的图形符号与本标准所示图形符号的区别尽可能小而且简明实用，并能够清楚地表明其原有的含义。
4图形符号的位置与方向
4.1[ 图形符号的位置
各种图形符号应放置在： a）控制器上或附近，以指示控制功能； b）操作面板或显示板上，以说明机器的操作或状态； c）机器某些有要求的部件上。
4.2图形符号的方向
各种图形符号通常都应按本标准的图形符号表所给出的方向定位，如果由于机器设计的原因而采用了不同的方位，将以不产生含义上的混淆为原则
5图形符号标志的识别
本标准规定的图形符号，可以用本标准号加上图形符号表第一列给出的序号一起进行识别。例如：
1 GB/T 17712—2018
GB/T17712（2.3），这一符号标志可以在说明书中使用。
6图形符号表
6.1[ 图形符号包括机器操作、文印状态等图形符号，分别在表1～表6中列出。表的说明栏给出了三方面的信息：
图形符号的适用范围（“全部”表示适用于复印机和速印机，“复印机”表示仅适用于复印机，“速印机”表示仅适用于速印机）；图形符号的使用类别（“基本符号”表示应使用的图形符号，“推荐符号”表示推荐选用的图形符号）；适用时，该图形符号对应的国际标准号（ISO7000：2014或IEC60417DB：2016）及在国际标准中的编号。
示例：表1中序号1.1的说明栏中“IEC60417（5007）"指该图形符号引用了IEC60417DB：2016中编号为5007的符号。
6.2机器操作符号见表1。
表1机器操作符号
说 明
序号 1.1
图形符号
名 称通电 "On"(power)
全部；基本符号：IEC60417（5007）
断电 "Off"(power)
1.2
全部；基本符号：IEC60417（5008）
通/断（按-按）
1.3
全部；基本符号；IEC60417（5010）
"On"/"Off"(push-push)
电能 Electric energy
1.4
全部；基本符号；ISO7000（0232）
待机：预热 Stand-by
1.5
全部；基本符号；IEC60417（5009）
待用，谁备好 Ready
1.6
全部：基本符号：ISO7000（1140）
启动，开始 Start(of action)
1.7
全部：基本符号：IEC60417（5104）
停止 Stop(of action)
1.8
全部；基本符号；IEC60417（5110）
复位 Reset
1.9
全部；基本符号：ISO7000（1027）
2
