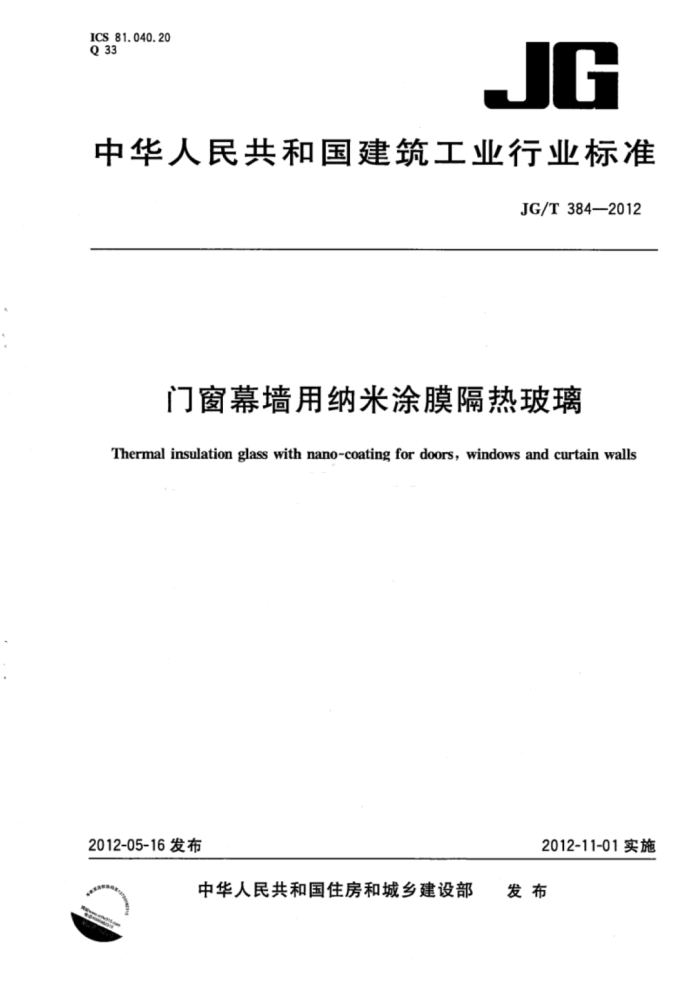

ICS 81.040.20 Q 33
JG
中华人民共和国建筑工业行业标准
JG/T384—2012
门窗幕墙用纳米涂膜隔热玻璃
Thermal insulationglass withnano-coatingfor doors,windows andcurtainwalls
2012-11-01实施
2012-05-16发布
发布
中华人民共和国住房和城乡建设部 JG/T 3842012
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准起草单位：深圳市嘉达高科产业发展有限公司、深圳市多纳科技有限公司、惠州市彩田化工
实业有限公司、深圳市标准技术研究院、深圳市建筑科学研究院、复旦大学国家教育部先进涂料工程研究中心、深圳市嘉达节能环保科技有限公司、深圳市格立美科技研发有限公司。
本标准主要起草人：熊永强、关有俊、彭傲翔、李鸿辉、王莹、顾广新、高振亚、赵庆文、潘启贵。
- JG/T384—2012
门窗幕墙用纳米涂膜隔热玻璃
1范围
本标准规定了门窗幕墙用纳米涂膜隔热玻璃的术语和定义、分类与标记、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于建筑用纳米涂膜隔热玻璃。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1733—1993漆膜耐水性测定法 GB/T1766 色漆和清漆涂层老化的评级方法 GB/T2680 建筑玻璃可见光透射比、太阳光直接透射比、太阳能总透射比、紫外线透射比及
有关窗玻璃参数的测定
GB/T 6382.1 平板玻璃集装器具架式集装箱器及其试验方法 GB/T6382.2 平板玻璃集装器具箱式集装箱器及其试验方法 GB/T 6739 色漆和清漆铅笔法测定漆膜硬度 GB/T 8170 数值修约规则及极限数值的表示和判定 GB/T 9286 色漆和清漆 漆膜的划格试验 GB11614 平板玻璃 GB15763.2 建筑用安全玻璃·第2部分：钢化玻璃 GB/T 17841 半钢化玻璃 GB/T18915.1—2002 镀膜玻璃 第1部分：阳光控制镀膜玻璃 GB/T23987--20091 色漆和清漆 涂层的人工气候老化曝露 腰露于荧光紫外线和水 JC/T513 平板玻璃木箱包装 JC/T846—2007贴膜玻璃 JG/T338 建筑玻璃用隔热涂料
3术语和定义
下列术语和定义适用于本文件。
3. 1
纳米涂膜隔热玻璃thermalinsulationglasswithnano-coating 表面涂覆纳米透明隔热涂料，具有阻隔太阳辐射热功能的玻璃。
3. 2
暴露型纳米涂膜隔热玻璃 exposable thermal insulation glass with nano-coating 纳米隔热涂料涂层面直接暴露于室内外环境下的涂膜隔热玻璃。
1 JG/T 384—2012
3. 3
非暴露型纳米涂膜隔热玻璃 non-exposable thermal insulation glass wiht nano-coating 纳米隔热涂料涂层面不直接暴露于室内外环境下的涂膜隔热玻璃。 可见光透射比保持率 reservationrateof lighttransmittance 纳米涂膜隔热玻璃耐紫外老化试验后的可见光透射比与耐紫外老化试验前的可见光透射比的
3. 4
比值。
4分类与标记
4.1分类 4.1.1 纳米涂膜隔热玻璃按涂膜面使用部位类型分为两种：
a）暴露型纳米涂膜隔热玻璃(B型)； b)非暴露型纳米涂膜隔热玻璃(F型）。
4.1.2 纳米涂膜隔热玻璃按不同的遮蔽系数分为：I型、Ⅱ型、Ⅲ型。 4.2标记
由产品代号、涂膜类型、遮蔽系数分类、标准号的顺序组成。 GRBL-TM- J- -JG/T384—2012
遮蔽系数分类一涂膜类型
产品代号
示例1：暴露型纳米涂膜隔热玻璃，逮蔽系数为I型，标记为：GRBL-TM-B-I-JG/T3842012 示例2：非景露型纳米涂膜隔热玻璃，遮藏系数为ⅡI型，标记为：GRBL-TM-F-IⅡI-JG/T384—2012
5要求
5.1材料 5.1.1 纳米玻璃隔热涂料
玻璃隔热涂料中应含有纳米级功能材料，涂膜厚度不应小于15μm，并且应符合JG/T338的要求。 5.1.2 玻璃材料
平板玻璃应符合GB11614；半钢化玻璃应符合GB/T17841；钢化玻璃应符合GB15763.2中的技术要求。 5.2外观质量
纳米涂膜隔热玻璃的外观质量应符合表1的规定。 2 JG/T384—2012
表1外观质量
技术指标
说 明
缺陷名称
不允许集中中部：3.0×S，个 75mm边部：8.0XS，个中部：2.0X×S,个 75mm边部：5.0×S，个不允许中部：5.0XS，个 75mm边部：6.0XS，个中部：4.0XS,个 75-mm边部：4.0XS，个不允许不允许不允许集中 5.0×S,个不允许不允许不限划伤间距不得小于100mm 不允许 3.0XS,个不允许
直径<1.2mm 1.2mm≤直径<1.6mm
针孔
1.6mm≤直径<2.5mm 直径>2.5mm 1.0mm≤直径<2.5mm
斑点
2.5mm≤直径<5.0mm 直径>5.0mm 目视可见直径<1.0mm 1.0mm≤直径<3.0mm 直径>3.0mm 目视可见 0.1mm≤宽度<0.3mm 长度≤60mm 宽度>0.3mm或长度>60mm 宽度≤0.5mm或长度≤60mm 宽度>0.5mm或长度>60mm
斑纹
杂质
流挂
膜面划伤
玻璃面划伤注1：针孔集中是指在任何部位直径200mm的画内，存在4个或4个以上的缺陷，注2：S是以平方米为单位的玻璃板面积，保留小数点后两位。 注3：允许个数及允许条数为各系数与S相乘所得的数值按GB/T8170修约至整数，注4：玻璃板的中部是指距玻璃板边缘75mm以内的区域，其他部分为边部。
5. 3 尺寸偏差 5.3.1 边长允许偏差
矩形纳米涂膜隔热玻璃的边长允许偏差应符合表2的规定。
表2 矩形纳米涂膜隔热玻璃的边长允许偏差
单位为毫米
边长(L) 1000 玻璃公称厚度
L≤1000
L>3 000
±2: ±:
3,4,5,6 8、10、12
±3. 0
±4, 0
3
