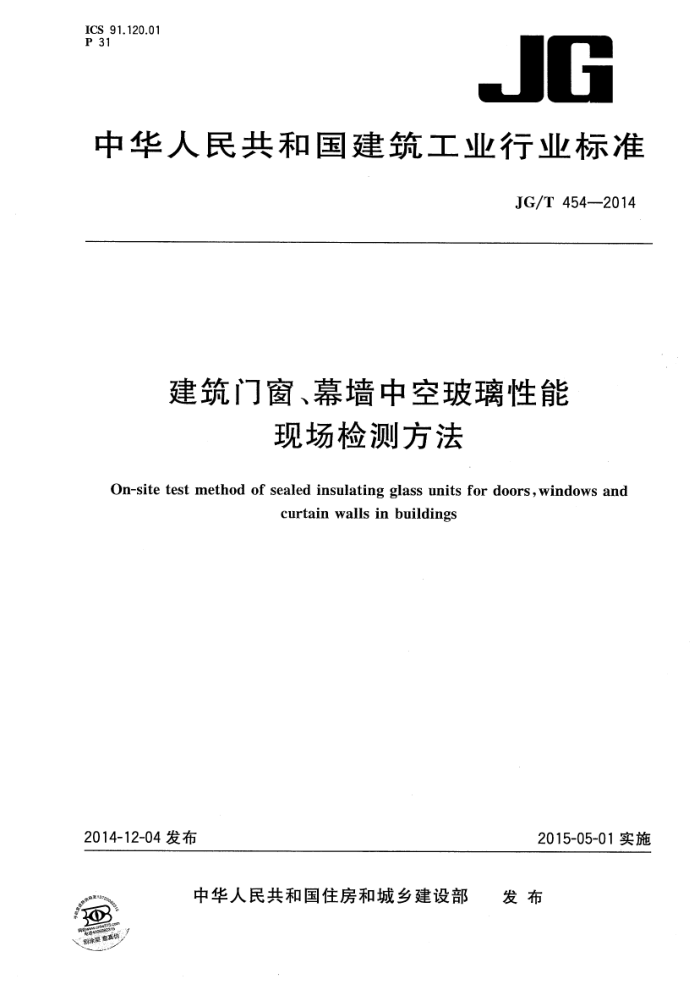

ICS 91.120.01 P 31
JG
中华人民共和国建筑工业行业标准
JG/T 454—2014
建筑门窗、幕墙中空玻璃性能
现场检测方法
On-site test method of sealed insulating glass units for doors, windows and
curtain wallsin buildings
2015-05-01实施
2014-12-04发布
中华人民共和国住房和城乡建设部 发布 JG/T 454—2014
前言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、国家安全玻璃及石英玻璃质量监督检
验中心。
本标准参加起草单位：国家特种玻璃质量监督检验中心、上海市建筑科学研究院（集团)有限公司、 中国建材检验认证集团北京天誉有限公司、中国建筑材料科学研究总院。
本标准主要起草人：王精精、卜聪、丁国强、肖鹏军、温玉刚、梁慧超、李博野、左辉霞、李洋、岳鹏、 王平、高永慧、姚华、张朝捷、徐勤昌、王冬、王黎、邱娟、王润梅、代铮、张玉堂。 JG/T454—2014
建筑门窗、幕墙中空玻璃性能
现场检测方法
1范围
本标准规定了建筑门窗、幕墙用中空玻璃的露点、气体间隔层厚度、惰性气体含量、波形弯曲度、表面应力的现场检测方法。
本标准适用于建筑门窗、幕墙用中空玻璃的现场检测。其中，表面应力的现场检测方法适用于浮法玻璃制备的钢化中空玻璃，测试面为浮法玻璃的浸锡面；惰性气体含量的现场检测方法适用于充气中空玻璃。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T11944—2012中空玻璃 GB/T18144玻璃应力测试方法
3术语和定义
下列术语和定义适用于本文件。
3.1
情性气体含量inertgascontent 在固定气体腔内，惰性气体所占的体积比。 注：情性气体含量为现阶段含量，非初始含量。
4露点 4.1检测原理
利用干冰的低温特性将可调温露点仪的冷端降温，通过控制干冰与冷端的距离，使冷端的温度连续可控。现场检测时，将冷端与中空玻璃表面完全接触，冷端使中空玻璃表面局部冷却降温。当逐渐降低冷端温度达到规定的温度并与中空玻璃表面接触达到规定的时间后，观察中空玻璃腔内水气是否在接触部位结露或结霜。 4.2检测仪器 4.2.1可调温露点仪或符合要求的其他检测仪器。检测仪器温度测量范围为一60℃～0℃，精度为 ±1℃。 4.2.2可调温露点仪：由冷端、导温块、内桶、外桶、调节环、弹簧、百分表等构成，仪器的结构如图1所示。冷端与玻璃接触面的直径应为25mm。
1 JG/T 454—2014
1
1
12
说明： 1- 一冷端； 2- 导温块； 3--内桶； 4-—百分表；
9 一冷端温度检测孔；
5外桶；
一调节环； 7- - 一内桶盖； 8——弹簧；
一连接杆； 11——固定块； 12- 一干冰腔。
10-
6
图1现场玻璃露点检测装置结构示意图
4.2.3可调温露点仪与GB/T11944一2012中规定的露点仪在实验室条件下的测试结果存在差异，但可以通过降低可调温露点仪冷端温度的方法减小差异，参见附录A。 4.2.4仪器工作原理：内桶装人干冰后，冷端开始降温。然后将温度测量元器件插人冷端温度检测孔采集冷端温度，通过调节环调整冷端与干冰的距离，从而达到控制冷端温度的目的，该调整距离可通过百分表读出。 4.3检测条件
室外环境温度应小于35℃，避免太阳直射。 4.4·检测程序
露点检测应按以下程序进行： a) 向可调温露点仪内部加入足量干冰，使其冷端温度下降到所需测试温度范围内，如一45℃；
注：可直接往内桶喷入少量无水乙醇，加快降温速度。 b) 调整调节环，使冷端温度保持在所需测试温度范围内，该调整距离可通过百分表读出； c) 用无水乙醇或丙酮擦拭中空玻璃被测区域及可调温露点仪冷端； d) 将玻璃真空吸盘支架通过玻璃真空吸盘吸附到被测中空玻璃的测试区域； e) 将可调温露点仪安放到玻璃真空吸盘支架上，调整可调温露点仪使测试区域与可调温露点仪
冷端完全接触，试样与冷端之间不应存在缝隙。放置方式如图2所示； f) 调整调节环，使冷端温度保持在士2℃范围内； g) 开始计时，测试时间不小于表1规定值： h) 计时结束，取下可调温露点仪及支架，用乙醇或丙酮擦拭试样测试区域，立即观察中空玻璃内
表面是否出现结露或结霜现象。
2 JG/T454—2014
说明：
玻璃真空吸盘支架； 2玻璃真空吸盘； 3——中空玻璃；
1-
一露点仪。
4
图2 2露点测量装置现场安装示意图
表1露点测试时间
接触时间/min
单片玻璃厚度/mm
环境温度≤25℃
环境温度>25℃ 3+［(t—25)/5] 4+[(t-25)/5] 5+[(t—25)/5]
≤4 5 6 8 ≥10
3 4 5 7 10
7+1.5×[(t—25)/5] 10+1.5×[(t25)/5]
注：t为测试时的室外环境温度。 ·结果取整数后再进行接触时间的计算。
4.5结果表达
是否出现结露或结霜现象。
5气体间隔层厚度
5.1 检测原理
中空玻璃气体间隔层厚度检测装置原理是利用光以入射角小于90°射人到不同结构的中空玻璃中，在中空玻璃各面形成反射光斑，通过测量光斑之间的距离计算出中空玻璃气体间隔层厚度。
