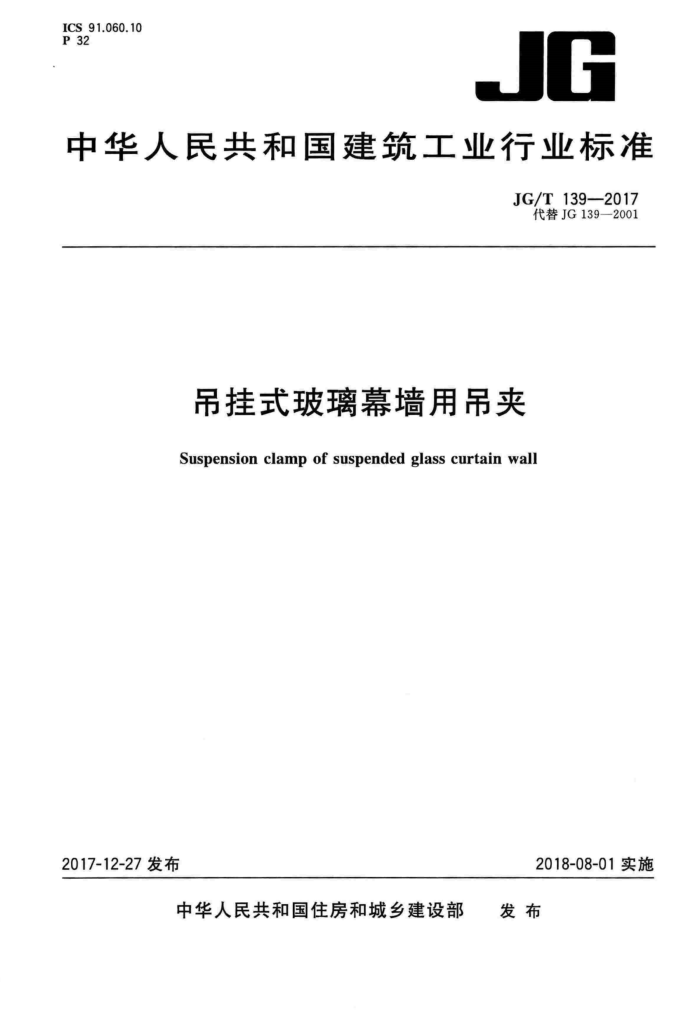

ICS 91.060.10 P 32
JG
中华人民共和国建筑工业行业标准
JG/T139—2017
代替JG139—2001
吊挂式玻璃幕墙用吊夹
Suspension clamp of suspended glass curtain wall
2018-08-01实施
2017-12-27发布
发布
中华人民共和国住房和城乡建设部 JG/T139—2017
目 次
前言
范围规范性引用文件 3 术语和定义 4 分类和标记 5 材料 6 要求
1 2
试验方法 8 检验规则 9产品保证资料 10 包装、运输和贮存附录A（资料性附录） 吊夹构造附录B（规范性附录) 吊夹承载能力标准值计算方法附录C（规范性附录） 夹持式吊夹试验方法附录D（规范性附录） 穿孔式吊夹试验方法
7
10 11 13
... JG/T139—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JG139—2001《吊挂式玻璃幕墙支承装置》，与JG139—2001相比，主要技术变化如下：
修改了吊夹的适用范围（见1，2001版的1)；修改了术语“吊挂式玻璃幕墙”“吊夹”的定义，增加了力学性能的术语（见3，2001版的3)；
一
修改了活动式吊夹的名称代号及标记示例，增加了吊夹主要规格参数表示方法（见4，2001版的3);
一增加了吊夹采用的材料执行标准和垫板采用的材料（见5，2001版的5）；一增加了铝圈的尺寸要求、吊夹外观要求、机加工件和铸造件的相关规定、吊夹的设计选用原则
（见6，2001版的5）；修改了表面粗糙度的要求、吊夹夹板与玻璃间的接触面面积要求、螺纹的公差等级、表面耐腐蚀性能的要求和力学性能的要求（见6，2001版的5）；
一删除了吊夹调整量的要求（见2001版的5.4.2）；一增加了外观检测方法、产品的尺寸及允许偏差的检测方法、表面耐腐蚀性能的检测方法和穿孔
式吊夹的试验方法（见7）；一 修改了夹持式吊夹的试验内容（见7.4.1，2001版的6）；一修改了吊夹的检验规则（见8，2001版的7)；
修改了标志内容（见9.1，2001版的8.1）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑制品与构配件标准化技术委员会归口。 本标准主要起草单位：广东坚朗五金制品股份有限公司、中国建筑科学研究院、中国建筑标准设计
研究院有限公司、广东省建筑科学研究院集团股份有限公司、上海市建筑科学研究院（集团）有限公司、 深圳市新山幕墙技术咨询有限公司、广东坚宜佳五金制品有限公司。
本标准主要起草人：刘建春、杜万明、王洪涛、郝伟、戚仁广、何瑄、徐勤、包毅、尚景朕。 本标准所代替标准的历次版本发布情况为： —JG139—2001。
I JG/T139—2017
吊挂式玻璃幕墙用吊夹
1范围
本标准规定了吊挂式玻璃幕墙用吊夹的术语和定义、分类和标记、材料、要求、试验方法、检验规则、 产品保证资料、包装、运输和贮存。
本标准适用于吊挂式玻璃幕墙中承受重力作用的支承吊夹。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注目期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T193 普通螺纹直径与螺距系列 GB/T 196 普通螺纹 基本尺寸 GB/T197—2003普通螺纹公差 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T1184 —1996形状和位置公差 未注公差值 GB/T1220 不锈钢棒 GB/T1804—2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 2040 铜及铜合金板材 GB/T2100 一般用途耐蚀钢铸件 GB/T2828.1— -2012计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.2 紧固件机械性能 螺母 GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱 GB/T3098.15 紧固件机械性能 不锈钢螺母 GB/T4237 不锈钢热轧钢板和钢带 GB/T4437.1 铝及铝合金热挤压管第1部分：无缝圆管 GB/T6414—2017 铸件尺寸公差、几何公差与机械加工余量 GB/T9800—1988 电镀锌和电镀镉层的铬酸盐转化膜 GB/T9969 工业产品使用说明书总则 GB/T10125 人造气氛腐蚀试验盐雾试验 GB/T11352 一般工程用铸造碳钢件 GB/T14436 工业产品保证文件总则
3术语和定义
下列术语和定义适用于本文件。
1 JG/T139—2017
3.1
吊挂式玻璃幕墙suspendedglasscurtainwall 玻璃面板和肋板的重量全部由吊夹承载的玻璃幕墙，
3.2
吊挂式玻璃幕墙用吊夹 suspensionclampofsuspendedglasscurtainwall 用来吊挂安装玻璃面板或肋板，将玻璃面板或肋板的重力荷载传递到支撑结构或主体结构上的组
合构件。
注：简称吊夹。
3.3
吊夹受拉承载能力 loadbearingcapncityvalueof suspension clampagainstaxialtension F° 在拉力作用下 ，吊夹出现拉脱、拉断、螺栓剪断等失效现象时所承受的拉力。
3.4
吊夹受拉承载能力设计值 loadbearingcapacitydesignvalueof fsuspensionlampagainstaxial ten-
sion
Fa 受拉承载能力标准值除以承取力 项系数用 得的
4分类和标记 4.1分类和代号 4.1.1 按固定玻璃形式分为更持式和穿托夹摄 式文按夹口宽度是否可调分为可调式和固定式，分类及代号见表，构造参见附录人
表1固定玻璃形式分类及代号
夹持式
分类代号
穿孔式
可调式 T
固定式 G
K
4.1.2 按吊夹的夹口数量分为单夹和双夹。分类及代号见表2，构造参见附录A。
表2 吊夹的夹口数量分类及代号
分类代号
单夹 1
双夹 2
4.1.3吊夹主要规格参数示意参见附录A，表示方法如下：
a) 夹持式吊夹以玻璃面板厚度范围、受拉承载能力设计值表示； b) 穿孔式吊夹以玻璃面板厚度、受拉承载能力设计值表示。
2
