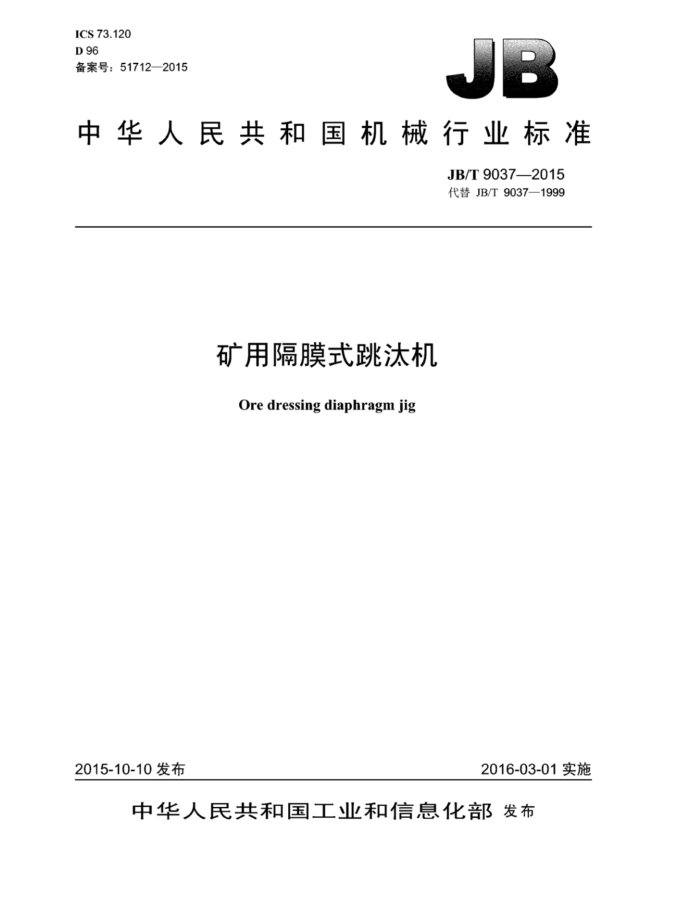

ICS 73.120 D 96 备案号：51712—2015
：
中华人民共和国机械行业标准
JB/T9037—2015 代替JB/T9037—1999
矿用隔膜式跳汰机
Oredressingdiaphragm jig
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T9037—2015
目 次
前言， 1 范围
II
规范性引用文件， 3产品分类. 3.1型式. 3.2 型号.. 3.3 基本参数， 4技术要求...
2
试验方法.. 检验规则.. 6.1检验分类.. 6.2出厂检验. 6.3 型式检验.. 7标志、标签和使用说明书
5 6
9
包装、运输和贮存. JB/T9037—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9037一1999《矿用隔膜式跳汰机》，与JB/T9037一1999相比主要技术变化如下：
补充完善了产品型式要求； -取消了表1中的冲程系数；一将“负荷运转噪声”要求改为“空运转噪声”要求；漆膜总厚度由“75μm~140μm”改为“75μm~105μm"； -取消了制造质量保证要求；调整了试验方法；完善了检验规则、 标志、 标签及产品贮存要求。
-
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：河北滦宝装备制造有限公司。 本标准主要起草人：李立华、刘宝顺、冷向东、周正英、黄嘉琳。 本标准所代替标准的历次版本发布情况为： —JB2160—1977;
ZBD96016—1989 JB/T9037—1999。
II JB/T9037—2015
矿用隔膜式跳汰机
1范围
本标准规定了矿用隔膜式跳汰机的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存。
本标准适用于在水介质中重力选别黑色、有色和稀有金属矿物的隔膜式跳汰机（以下简称跳汰机）
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T700—2006 碳素结构钢 GB/T1720—1979 漆膜附着力测定法 GB/T 3768 声学 声压法测定噪声源声功率级 反射面上方采用包络测量表面的简易法 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书 总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 13452.2 色漆和清漆漆膜厚度的测定 GB/T 25706 矿山机械产品型号编制方法 JB/T5000.12 重型机械通用技术条件第12部分：涂装
3产品分类
3.1型式
跳汰机是由电动机驱动，经减速传动带动偏心机构鼓动隔膜，产生脉动水流的机器。跳汰机按隔膜的配置位置分为旁动式、下动式和侧动式；按传动机构的配置位置分为左式和右式；跳汰室截面可制成梯形或矩形。
注：从给矿端看，传动机构在槽体左侧者为左式，反之为右式。 3.2型号
跳汰机的型号表示方法应符合GB/T25706的规定。型号表示方法如下： JB/T9037—2015
L T 口 - 口心
梯形截面跳汰室， 矩形截面不标注跳汰室总数跳汰室长度， 单位为分米 (dm) 跳汰室宽度，单位为分米（dm）隔膜位置，A表示下动式，P表示旁动式，C表示侧动式跳汰机重力选矿设备跳汰室列数，单列不标注
示例1：跳汰室宽度为1000mm， 长度为1000mm的两室下动式跳汰机标记为：
LTA-1010/2跳汰机
示例2：跳汰室给矿端宽度为300mm，排矿端宽度为600mm，长度为600mm的8个跳汰室、双列侧动式梯形跳汰机标记
为：
2LTC-366/8T 跳汰机
注：梯形截面跳汰室宽度系单列跳汰室宽度， 用给矿端和排矿端宽度表示。 3.3 基本参数
跳汰机的基本参数应符合表1的规定。
表 1
型 号
参数名称跳汰室长度 mm 450 500 1 000 900 900 1200 跳汰室宽度 mm 300 500 1 000 600 700
LTP-34/2 LTA-55/2 LTA-1010/2 LTC-69/2 2LTC-79/4 2LTC-912/4 2LTC-366/8T 2LTC-6109/8T
600 300° 600*
900 600a 1 000°
900
单室面积 m 0.14 0.25 1.00 0.54 0.63 1.08 0.20~0.34 0.58~0.86 跳汰室列数
2
- 2
跳汰室总室数跳汰室总面积 m 0.27 0.50 2.00 1.08 2.52
4
00
4.32 0~50
2.16
5.76
0~25
隔膜冲程 mm 隔膜冲次 次/min 320~420 250~350 220~310 160~250 给矿粒度 mm ≤12
120~300 ≤5
≤5
≤12
处理量 t/h 2~6 1~5 5~15 6~9 5~15 7~25 3~6 耗水量 t/h 4~10 4~20 20~60 40~60 20~90 60~120 20~40 80~120
10~20
2.2 1.5 2.2
3.0
2.2×2 4 650
驱动功率 kW 1.1 参考重量 kg 750 600 1 520 1 420 2 450 3 500
1.1
1.1×2 1 600
梯形跳汰室的第一室给矿端宽度。 “梯形跳汰室的最后一室排矿端宽度，
2 JB/T9037—2015
4技术要求
4.1跳汰机应符合本标准的规定，并按照经规定程序批准的图样和技术文件制造， 4.2跳汰机所有零、部件应经检验合格，外购件、外协件应有合格证明文件，方可进行装配 4.3跳汰机的结构应符合下列要求：
a）沿室宽方向给料均匀： b）沿室面脉动水流均匀： c）脉动水流振幅和频率可调； d）各分室补水量可调： e）可接通集中控制和润滑系统 f）使于各部位的观察、检修和润滑： g）可拆成便于运输的部件。
4.4跳汰机的槽体应采用力学性能不低于GB/T700一2006规定的Q235A钢的板材制造。 4.5跳汰机的槽体焊缝不应渗漏， 4.6跳汰机隔膜用橡胶制作。橡胶的力学性能应符合下列要求：
a）扯断强度不应小于2.94MPa； b）在25℃时，伸长率不应小于400%； c）在25℃时，残余变形不应大于25%。
4.7隔膜外观应平整，无裂纹、剥落现象。 4.8跳汰机的隔膜和管件部分装配后不允许渗漏。 4.9旁动式跳汰机的分水器阀门与隔膜应动作同步。隔膜下降时，阀门关闭；隔膜上升时，阀门打开。 4.10 侧动式跳汰机装配后，传动箱往复杆轴线对前后鼓动盘轴线的同轴度误差不应大于6mm。 4.11 每台跳汰机装配后均应进行不少于2h的空运转试验，并达到下列要求：
a）运转平稳、无异常冲击； b）滚动轴承温升不应超过30℃，最高温度不应超过65℃： c）噪声不应超过90dB（A）。
4.12跳汰机所有裸露转动部件应有安全防护罩。 4.13跳汰机的涂装应符合JB/T5000.12的规定。所有外露非机械加工表面均应涂一层底漆和两层面漆，每层漆膜厚度为25μm~35μm，漆膜总厚度为75μm~105μm。漆膜附着力不应低于GB/T1720 1979中2级的规定。涂漆表面应均匀，不得有针孔、气泡、裂纹、脱落、流挂及漏涂等缺陷。 4.14跳汰机成套供应范围应包括：
a）全套机械部分； b）电动机。
5试验方法
5.1用透油法检验跳汰机槽体焊缝渗漏。 5.2用水平仪和直尺检验4.10。 5.3空运转2h检验4.11和表1中的隔膜冲程、隔膜冲次。隔膜冲程用深度尺测量：偏心轴的转速用感应式电动计数器测量，偏心轴的转速即为隔膜冲次：轴承温度用点温计测量；噪声按GB/T3768的规定测量。 5.4涂漆外观质量目测检验，漆膜厚度按GB/T13452.2的规定检验，漆膜附着力按GB/T1720的规定检验。
3 JB/T9037—2015
6 检验规则
6.1检验分类
跳汰机的检验分为出厂检验和型式检验 6.2出厂检验 6.2.1 每台跳汰机须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2 出厂检验应符合4.5、4.7、4.8、4.10、4.11和4.13的要求。 6.3型式检验 6.3.1 1有下列情况之一时，跳汰机应进行型式检验：
a）新产品试制或老产品转厂生产； b）正式生产后，产品结构、材料或工艺有较大改变，可能影响产品性能： c）正常生产时，每三年进行一次； d）产品停产一年后，恢复生产； e）出厂检验结果与上次型式检验有较大差异； f）国家质量监督检验机构提出型式检验要求。
6.3.2 2型式检验应包括本标准的全部要求。 6.3.3 型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽检，若仍不合格则判定型式检验不合格。
7标志、标签和使用说明书
7.1每台跳汰机均应在适当而明显的位置固定产品标牌。其标牌应符合GB/T13306的规定，并标明下列内容：
a）制造厂名称、地址和商标； b）产品名称和型号； c）主要技术参数； d）产品执行标准编号： e）制造日期和出厂编号。
7.2跳汰机的包装标志符合GB/T191和GB/T6388的规定，并标明下列内容：
a）收货站及收货单位名称： b）发货站及发货单位名称； c）合同号、产品名称和型号： d）毛重、净重、箱号及外形尺寸： e）起吊作业标志和储运图示标志。
7.3跳汰机的使用说明书应符合GB/T9969的规定。
8 包装、运输和贮存
8.1跳汰机的包装应符合GB/T13384的规定，并应符合陆路和水路运输的要求。 8.2所有零部件外露加工表面均应涂防锈脂，并用塑料薄膜包扎好。 4 JB/T9037—2015
8.3 ：跳汰机的包装应牢固可靠，箱内机件应有防雨、防潮等措施。 8.4封闭包装箱内应随机附带下列技术文件：
a）产品质量合格证明文件； b）产品使用说明书； c）总图及安装图； d）装箱清单及成套发货明细表。
8.5跳汰机的贮存应符合下列要求：
a）应在库房或棚下贮存； b）库房或棚下应通风、防雨、 防阳光直射： c）裸装件应单放，不允许码放
8.6跳汰机每存放一年，应进行一次养护。
5
