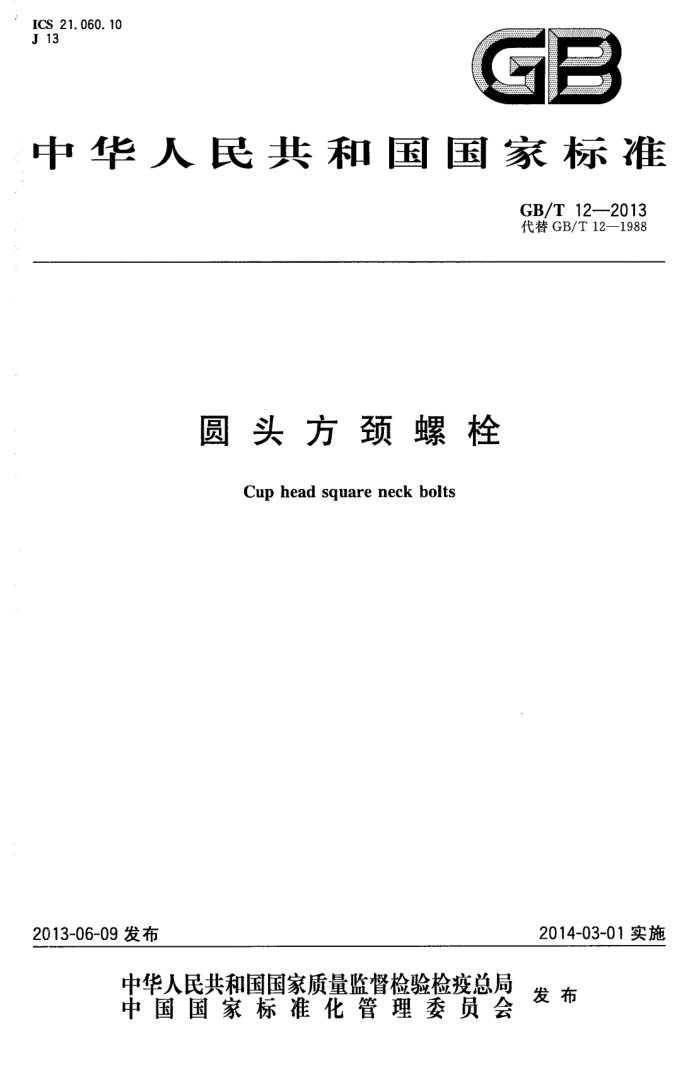

ICS 21.060.10 J13
GB
中华人民共和国国家标准
GB/T 12--2013 代替GB/T12—1988
圆头方颈螺栓
Cup head square neck bolts
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T12—2013
前言
本标准是国家标准“螺栓系列标准”之一，该系列包括：
GB/T8--1988 方头螺栓； GB/T10—2013 沉头方颈螺栓； GB/T11—2013 沉头带样螺栓； GB/T12—2013 圆头方颈螺栓； GB/T13—2013 圆头带样螺栓； GB/T14—2013 扁圆头方颈螺栓； GB/T15—2013 扁圆头带样螺栓； GB/T27—2013 六角头加强杆螺栓； GB/T28-—2013 六角头螺杆带孔加强杆螺栓； GB/T29.1—2013 六角头带槽螺栓； GB/T29.2—2013 六角头带十字槽螺栓； GB/T31.1-2013 六角头螺杆带孔螺栓； GB/T31.2—1988 六角头螺杆带孔螺栓 细杆； GB/T31.3--1988 六角头螺杆带孔螺栓 细牙； GB/T32.1—1988 六角头头部带孔螺栓； -GB/T32.2—1988 六角头头部带孔螺栓 细杆； -GB/T32.3—1988 六角头头部带孔螺栓 细牙； GB/T35—2013 小方头螺栓； GB/T5780—2000 六角头螺栓 C级; GB/T5781—-2000 六角头螺栓 全螺纹 C级； GB/T5782—-2000 六角头螺栓； GB/T5783—2000 六角头螺栓 全螺纹； GB/T5784-1986 六角头螺栓 细杆； GB/T5785——2000 六角头螺栓 细牙； GB/T5786—2000 六角头螺栓 细牙全螺纹； GB/T5789—1986 六角法兰面螺栓 加大系列B级； GB/T5790—1986 六角法兰面螺栓加大系列细杆B级； -GB/T16674.1一2004六角法兰面螺栓小系列； -GB/T16674.2—2004六角法兰面螺栓细牙小系列。
本标准按照GB/T1.12009给出的规则起草。 本标准代替GB/T12—1988《半圆头方颈螺栓》。 本标准与GB/T12-1988相比主要变化如下：
修改标准名称；取消“商品紧固件品种，应优先选用”（1988年版的第1章）；更新规范性引用文件（第2章）；以“通用长度规格范围”替代“商品规格范围”（见表1）；增加通用技术条件（见表2）； GB/T12—2013
-取消性能等级3.6级； -增加不锈钢A2-50和A2-70级（见表2）。
本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：宁波经济技术开发区甬港紧固件有限公司、宁波中机机械零部件检测有限公
司、宁波紧固件工业协会。
本标准所代替标准的历次版本发布情况为
GB12—1958,GB12—1976,GB/T12—1988。
一
I GB/T12—2013
圆头方颈螺栓
1范围
本标准规定了螺纹规格为M6～M20、产品等级为C级的圆头方颈螺栓。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2紧固件外螺纹零件的末端 GB/T 90.1 紧固件 验收检查 GB/T 90.2 紧固件标志与包装 GB/T 196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T1237 紧固件标记方法 GB/T3098.1 紧固件机械性能 螺栓、螺钉和螺柱 GB/T3098.6 紧固件机械性能不锈钢螺栓、螺钉和螺柱 GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T5267.1 紧固件电镀层 GB/T5276 紧固件！ 螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T16938 紧固件 螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
型式尺寸见图1和表1。 尺寸代号和标注方法符合GB/T5276。
A-A
1A
[A
无螺纹部分杆径约等于螺纹中径或螺纹大径。 ·辗制末端(GB/T2)。
图1
1 GB/T 12—2013
表1尺寸 M8
单位为毫米
M6 1 18 一 13.1 11., 3 15. 3 19.16 23.16 27.16 31
螺纹规格d
M10 M12 (M14)§ M16
M20 2.5 46 52 41. 6 39
pa
1. 25 22 28 17.1 21.3 25. 3 29. 3 33. 6
1. 75 30 36
2 34 40
1. 5 26 32
2 38 44
≤125 125<200
6
max min max min max min max min min
dy f.
9. 45 10. 45 12.55
4. 4 3. 6 4. 08 5. 28 6. 48
5. 4 4. 6
6. 4 5. 6 5. 6 7. 55 8.55 9.55
8. 45 7. 55 8. 55 9. 55 8. 9
11.45 13.1 11.45
9. 9
10. 9
k
3. 2 6. 3 5. 84 7. 8 0. 5 0. 5 0. 5 7
4. 4 8.36 10.36 12.43 14.43 16.43 20.82
V. r r 1
9. 8 11.76 13. 76 15.76 19.22
0. 8 0. 8
1 18 5
1 22 6. 3
11 3.8
15 5
9 3. 2
13 4.3
2. 5
max
1 min 15. 1 18. 95 21.05 23.95 26. 05 28.95 31.05 33.75 36.25 38.75 41.25 43.75 46. 25 48.75 51,25 53. 5
公称 16 20 25 30 35 40 45 50 (55)b 60 (65) 70 80 90 100 110 120 130 140 150 160 180 200 *P- 螺距。 尽可能不采用括号内的规格。
max 16.9
通
用
56.5
58. 5 61.5 63,5
66.5
长
68. 5 71.5 78. 5
度
规
81.5
格
88.25 91.75 98.25 101.75 108.25 111.75 118,25 121.75 128
范
围
132 142 152 164 184 204.6
138 148 156 176 195.4
2 GB/T12—2013
技术条件和引用标准
技术条件和引用标准见表2。
表2 技术条件和引用标准
材料通用技术条件
不锈钢
钢
GB/T 16938
公差标准等级标准产品等级标准
A2-70级为6g；其余为8g GB/T196,GB/T197
螺纹
4.6.4.8 GB/T 3098.1
A2-50、A2-70 GB/T 3098.6
机械性能
除第3章规定外，按C级
公差
GB/T 3103.1
不经处理：电镀技术要求按GB/T5267.1
简单处理
表面处理
如需其他表面处理，应由供需协议
验收及包装
GB/T 90.1及GB/T 90.2
5标记
5.1标记方法
标记方法按GB/T1237规定。 5.2标记示例
螺纹规格d=M12、公称长度l=80mm、性能等级为4.8级、不经表面处理、产品等级为C级的圆头方颈螺栓的标记：
螺栓GB/T12 M12X80 中华人民共 和国
国家标准圆头方颈螺栓
