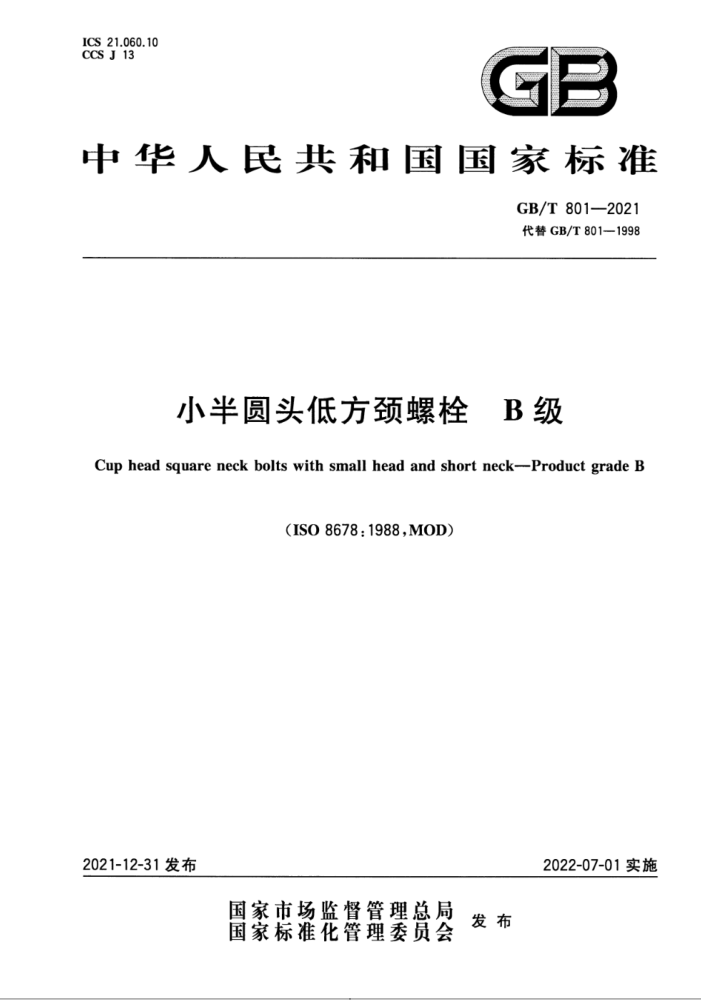

ICS 21.060.10
CCS J 13
Ge
中华人民共和国国家标准
GB/T801—2021 代替GB/T801—1998
小半圆头低方颈螺栓 B级
Cup head square neck bolts with small head and short neck---Product grade B
(ISO8678:1988,MOD）
2021-12-31发布
2022-07-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T801—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是“方颈螺栓”系列国家标准之一，该系列已经发布了以下文件：
-GB/T10沉头方颈螺栓； —GB/T12圆头方颈螺栓； GB/T14 扁圆头方颈螺栓； —GB/T794加强半圆头方颈螺栓； —-GB/T801小半圆头低方颈螺栓B级。 本文件代替GB/T801一1998《小半圆头低方颈螺栓B级》，与GB/T801一1998相比，主要技术
变化如下：
a）删除了“商品紧固件品种，应优先选用”（见1998年版的第1章）； b）引用螺纹标准统一为GB/T193、GB/T9145（见第2章、表2，1998年版的第2章、表2）； c）钢螺栓表面缺陷要求删除GB/T5779.3（见1998年版的表2）； d）增加了不锈钢材料及技术要求（见表2)。 本文件修改采用ISO8678：1988《小半圆头低方颈螺栓产品等级B级》。 本文件增加了“术语和定义”一章。 本文件与ISO8678：1988的技术性差异及其原因如下：
用规范性引用的GB/T5276替换了ISO225，以适应我国的技术条件（见第4章）；用规范性引用的GB/T3106替换了ISO888，以适应我国的技术条件（见表1)；用规范性引用的GB/T16938替换了ISO8992，以适应我国的技术条件（见表2）； -用规范性引用的GB/T193替换了ISO261，以适应我国的技术条件（见表2)；用规范性引用的GB/T9145替换了ISO965-2，以适应我国的技术条件（见表2）；用规范性引用的GB/T3098.1替换了ISO898-1，以适应我国的技术条件（见表2）；用规范性引用的GB/T3103.1替换了ISO4759-1，以适应我国的技术条件（见表2）；用规范性引用的GB/T5267.1替换了ISO4042，以适应我国的技术条件（见表2）；用规范性引用的GB/T5267.3（ISO10684）替换了ISO1461，以适应紧固件的技术条件（见表2); -用规范性引用的GB/T5779.1替换了ISO6157-1，以适应我国的技术条件（见表2)；用规范性引用的GB/T90.1替换了ISO3269，以适应我国的技术条件（见表2）；增加引用GB/T5267.2（见表2）、GB/T5267.4（见表2）、GB/T3098.6（见表2）、GB/T90.2（见
-
-
表2)、GB/T1237（见第6章），删去对ISO6157-3的引用，以符合我国紧固件基础标准；删除了如需其他技术要求，ISO898-1、ISO965-2和ISO4759-1。”，不属于本文件规定的内容；增加了钢螺栓非电解锌片涂层技术要求按GB/T5267.2（见表2)，以扩大产品的使用范围； -增加了不锈钢材料及技术要求（见表2），以扩大产品的使用范围；一增加了包装技术要求（见表2），以符合我国紧固件基础标准；更改了标记示例为简化标记示例（见6.2），以符合GB/T1237的规定。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
I GB/T 801—2021
本文件由中国机械工业联合会提出。 本文件由全国紧固件标准化技术委员会（SAC/TC85）归口。 本文件起草单位：宁波宁力高强度紧固件有限公司、中机生产力促进中心、上海集优标五高强度紧
固件有限公司、浙江汇丰汽车零部件股份有限公司、浙江格力威机械股份有限公司、温岭市螺钢机械有限公司。
本文件由全国紧固件标准化技术委员会负责解释。 本文件所代替文件的历次版本发布情况为：一本文件于1977年首次发布，1988年第一次修订，1998年第二次修订，本次为第三次修订。
Ⅱ GB/T 8012021
小半圆头低方颈螺栓 全B级
1范围
本文件规定了小半圆头低方颈螺栓的型式尺寸、技术条件和标记。 本文件适用于螺纹规格为M6~M20、性能等级为4.8、8.8、10.9、A2-70、A4-70、A2-50、A4-50、产品
等级为B级的小半圆头低方颈螺栓。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 90.1 紧固件验收检查（GB/T90.1-2002，ISO3269：2000，IDT） GB/T 90.2 紧固件标志与包装 GB/T 193 普通螺纹直径与螺距系列（GB/T193一2003，ISO261：1998，MOD) GB/T 1237 紧固件标记方法（GB/T1237—2000，eqvISO8991：1986) GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱（GB/T3098.1一2010，ISO898-1：2009，
MOD)
GB/T 3098.6 紧固件机械性能不锈钢螺栓、螺钉和螺柱（GB/T3098.6一2014，ISO3506-1： 2009,MOD)
GB/T 3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母（GB/T3103.12002,idtISO4759-1：2000） GB/T3106 紧固件 螺栓、螺钉和螺柱公称长度和螺纹长度（GB/T3106—2016，ISO888：
2012,MOD)
GB/T 5267.1 紧固件 电镀层(GB/T5267.1-—2002,ISO4042：1999,IDT) GB/T 5267.2 紧固件非电解锌片涂层（GB/T5267.2—2017，ISO10683:2014，MOD) GB/T 5267.3 紧固件表 热浸镀锌层（GB/T5267.3—2008，ISO10684：2004，IDT) GB/T 5267.4 紧固件表面处理耐腐蚀不锈钢钝化处理（GB/T5267.4—2009，ISO16048：2003，
IDT)
GB/T 5276 紧固件 螺栓、螺钉、螺柱及螺母尺寸代号和标注（GB/T5276一2015，ISO225： 2010,MOD)
GB/T 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱-般要求（GB/T5779.1—2000，idtISO6157-1： 1988)
GB/T 9145 普通螺纹 中等精度、优选系列的极限尺寸（GB/T9145—2003，ISO965-2：1998， MOD)
GB/T16938 紧固件， 螺栓、螺钉、螺柱和螺母通用技术条件（GB/T16938一2008，ISO8992： 2005,IDT)
3术语和定义
本文件没有需要界定的术语和定义。
1 GB/T 801—2021
4 型式尺寸
螺栓的型式与尺寸见图1和表1。 尺寸代号和标注应符合GB/T5276。
10°~15° +
D
uA
4,
(b)
1
·球面。 b型式由制造者选择。 “尺寸c应以直径d，平面为基准进行测量。 d不完整螺纹的长度，u≤2P。 ：辗制末端。
图 1 表1 尺寸
单位为毫米 M20 2.5 46 52 4.2 3.0 43.0 20
螺纹规格d
M8 1,25 22 一 2.2 1.2 18.0 8
M10 1.5 26 一 2.5 1.5 22.3 10 ~螺纹中径 19.6
M12 1.75 30 一 2.8 1.8 26.6 12
M16 2 38 44 3.6 2.4 35.0 16
M6 1 18 一 1.9 1.1 14.2 6
P. 6参考
c d
max min max max min min min max min max min
< dx d, d. e' f
12.2 7.64 3 2.4 3.6 3
15.8 10.20 3 2.4 4.8 4
23.8 15.37 4 3.2 6.8 6
31.9 20.57 5 4,2 8.9 8
39.9 25.73 5 4.2 10.9 10
12.80 4 3.2 5.8 5
k
2 GB/T 801—2021
5 技术条件和引用标准
技术条件和引用标准见表2。
表2技术条件和引用标准
材料通用技术条件
钢
不锈钢
GB/T 16938
公差标准等级标准产品等级标准
6g*
螺纹
GB/T 193、GB/T 9145
A2-70、A4-70、A2-50、A4-50
4.8,8.8,10.9 GB/T 3098.1
机械性能
GB/T 3098.6
除第4章规定外，其余按B级
公差
GB/T 3103.1
不经处理(无涂/镀层)；电镀技术要求按GB/T5267.1；非电解锌片涂层技术要求按GB/T5267.2； 钝化热浸镀锌技术要求按GB/T5267.3
简单处理(清洁和抛光)；
表面处理
如需其他技术要求或表面处理，应由供需协议 GB/T 5779.1
表面缺陷验收及包装根据所选涂层系统，涂镀前可能需要其他公差带位置，见GB/T5267.1、GB/T5267.2和GB/T5267.3。 bGB/T5267.4给出了钝化处理方法。
GB/T 90.1,GB/T 90.2
6 标记 6.1 标记方法
标记方法按GB/T1237规定。 6.2 标记示例
螺纹规格为M12、公称长度1=80mm、性能等级为4.8级、表面不经处理的小半圆头低方颈螺栓的标记：
螺栓 GB/T 801 M12X80
4
