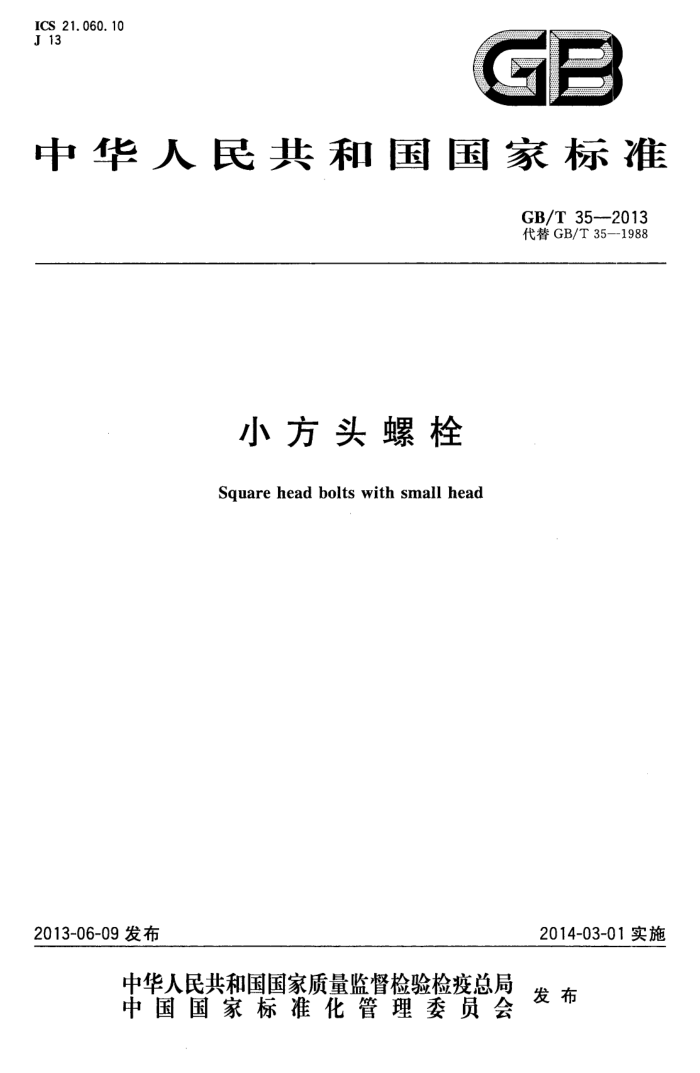

ICS 21.060.10 J 13
GB
中华人民共和国国家标准
GB/T 35--2013 代替GB/T35--1988
小方头螺栓
Square head bolts with small head
2014-03-01实施
2013-06-09发布
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T35—2013
前言
本标准是国家标准“螺栓系列标准”之一，该系列包括：
GB/T8-1988方头螺栓； GB/T10—2013 沉头方颈螺栓； GB/T11—2013 沉头带样螺栓； GB/T12—2013 圆头方颈螺栓； GB/T13—2013 圆头带样螺栓； GB/T14——2013 扁圆头方颈螺栓； GB/T15—2013 扁圆头带样螺栓； GB/T27—2013 六角头加强杆螺栓； GB/T28—2013 六角头加强杆螺栓螺杆带孔； GB/T29.1-—2013 六角头头部带槽螺栓； GB/T29.2—2013 十字槽凹穴六角头螺栓； -GB/T31.1-2013 六角头螺杆带孔螺栓； GB/T31.2—1988 六角头螺杆带孔螺栓细杆； GB/T31.3—1988 六角头螺杆带孔螺栓细牙； GB/T32.1—1988 六角头头部带孔螺栓； GB/T32.2—1988 六角头头部带孔螺栓细杆； -GB/T32.3—1988 六角头头部带孔螺栓 细牙； GB/T35--2013 小方头螺栓； -GB/T5780—2000 六角头螺栓 C级; GB/T5781-2000 六角头螺栓 全螺纹 C级; GB/T5782-2000 六角头螺栓； -GB/T5783—2000 六角头螺栓 全螺纹； -GB/T5784—1986 六角头螺栓 细杆； GB/T5785—2000 六角头螺栓 细牙； GB/T5786—2000 六角头螺栓 细牙 全螺纹； GB/T5789—1986 六角法兰面螺栓 加大系列B级； GB/T5790—1986 六角法兰面螺栓 加大系列细杆B级； -GB/T16674.1—2004六角法兰面螺栓小系列； GB/T16674.2--2004六角法兰面螺栓细牙小系列。
-
本标准按照GB/T1.1--2009给出的规则起草。 本标准代替GB/T35一1988《小方头螺栓B级》。 本标准与GB/T35-1988相比主要变化如下：
修改了标准名称；更新规范性引用文件（第2章）；按螺纹的优选程度分为：优选的规格及尺寸（表1)及非优选的规格及尺寸（表2)； -以“通用长度规格范围”替代“通用规格范围”（见表1、表2）；增加通用技术条件（见表3）。
I GB/T 352013
本标准由中国机械工业联合会提出。 本标准由全国紧固件标准化技术委员会（SAC/TC85)归口。 本标准负责起草单位：中机生产力促进中心。 本标准参加起草单位：济南实达紧固件有限公司、机械工业通用零部件产品质量监督检测中心。 本标准所代替标准的历次版本发布情况为：
GB35—1958、GB35—1976、GB/T35—1988。
Ⅱ GB/T35—2013
小方头螺栓
1范围
本标准规定了螺纹规格为M5～M48、产品等级为B级的小方头螺栓。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单适用于本文件。
GB/T2紧固件外螺纹零件的末端 GB/T 90.1 紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T196 普通螺纹基本尺寸 GB/T 197 普通螺纹公差 GB/T1237 紧固件标记方法 GB/T3098.1 紧固件机械性能螺栓、螺钉和螺柱 GB/T3103.1 紧固件公差螺栓、螺钉、螺柱和螺母 GB/T5267.1 紧固件电镀层 GB/T5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T 5779.1 紧固件表面缺陷螺栓、螺钉和螺柱一般要求 GB/T16938 紧固件螺栓、螺钉、螺柱和螺母通用技术条件
3尺寸
型式尺寸见图1，优选的规格及尺寸见表1和非优选的规格及尺寸见表2。 尺寸代号和标注方法符合GB/T5276。 15~30°
允许制造的型式
凹穴型式由制造者选择
<0.2k公称
无螺纹部分杆径约等于螺纹中径或螺纹大径。 “辗制末端(GB/T2)。
图 1 GB/T 35-2013
表1 优选的规格及尺寸
单位为毫米
螺纹规格d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48
Pe [≤125 16 18 22 26 30 38 46 54 66 78
1 1.25 1. 5 1.75 2 2. 5 3 3. 5 4 4. 5 5
0. 8
-
125<200
28 32 36 44 52 60 72 84 96 108
b
-
I>200
57 65 73 85 97 109 121
-
9. 93 12.53 16.34 20.24 22.84 30.11 37. 91 45.5 58.5 69.94 82.03 95.05
e min
公称
3. 5 4
5
7
11
13 17 20 23 26
6
9
3.26 3.76 4.76 5.76 6.71 8.71 10.65 12.65 16.65 19.58 22.58 25.58
k
min
3.74 4.24 5.24 6. 24 7. 29 9.29 11.35 13.35 17.35 20.42 23.42 26.42 2.28 2.63 3.33 4.03 4.70 6.1 7. 45 8.85 11.65 13.71 15.81 17.91
max
kw min
min
0.2 0.25 0. 4 0. 4 0.6 0. 6 0.8 0.8 1
1. 2 1. 6
1
r
10 13 16 18 24 30 36 46 55 65 75
max min
8
7. 64 9.64 12.57 15.57 17.57 23.16 29.16 35 45 53.5 63.1 73.1 2
2. 5 3. 2 3. 8 4.3 5 6.3 7. 5 8.8 10 11.3 12.5
T max
公称 min max 20 18.9521.05 25 23.9526.05 30 28.9531.05 35 33.7536.25 40 38.75 541.25 45 43.7546.25 50 48.75 51.25 (55) 53. 5 56.5
60 58. 5 61.5
(65)b 63.5 66.5
2 GB/T 35--2013
表1(续)
单位为毫米
螺纹规格d
M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 M48
1
公称 min max 70 68. 5 71. 5 80 78.5 81.5 90 88.259 91.75 100 98.25101.75 110 108.25111.75 120 118.251 121, 75 130 128 132 140 138 142 150 148 152 160 156 164 180 176 184 200 195.4 204.6 220 215.4 224.6 240 235.4244.6 260 254.8 265.2 280 274.8285.2 300 294.8305.2
通用
长度
规格
范围
.
"P—螺距。 尽可能不使用括号内的规格。
表2非优选的规格及尺寸
单位为毫米
M14 2 34 40 一 26.21 8 7. 71 8. 29 5. 4 0. 6 21 20.16 5
M18 2. 5 42 48 61 34. 01 10 9.7 10.29 6.8 0. 8 27 26, 16 6. 3
螺纹规格d
M27 3 60 66 79 52 15 14.65 15.35 10.25 1 41 40 7. 5
M22 2. 5 50 56 69 42. 9 12 11.65 12.35 8.15 0.8 34 33 6. 3
P*
≤125 125<≤200 1>200
6
emin
公称 min max
k
min min
r
max min
5
rmax
3 GB/T35—2013
表2(续) M14
单位为毫米
螺纹规格d
M18
M22
M27
~ min 53. 5 58. 5 63. 5 68. 5 78. 5 88.25 98.25 108. 25 118.25 128 138 148 156 176 195.4 215.4 235. 4 254.8
公称 (55)b 60 (65)b 70 80 90 100 110 120 130 140 150 160 180 200 220 240 260 "P- 螺距。 尽可能不使用括号内的规格。
max 56. 5 61.5 66. 5 71. 5 81. 5 91.75 101.75 111.75 121.75 132 142 152 164 184 204. 6 224.6 244. 6 265.2
通用
长度
规格
范围
技术条件和引用标准
4
技术条件和引用标准见表3。
表3 3技术条件和引用标准
材料通用技术条件
钢 GB/T 16938
6 g
公差标准等级标准
螺纹
GB/T196、GB/T197
d≤39mm：5.8、8.8；d>39mn：按协议
机械性能
GB/T3098.1
4 GB/T 35---2013
表3（续）
材料
钢
产品等级标准
除第3章规定外，其余按B级
公差
GB/T 3103.1
不经处理；电镀技术要求按GB/T5267.1；如需其他表面处理，应由供需协议
表面处理
GB/T 5779.1 GB/T 90.1及 GB/T 90.2
表面缺陷验收及包装
5标记 5. 1 标记方法
标记方法按GB/T1237规定。 5. 2 标记示例
螺纹规格d=M12、公称长度l=80mm、性能等级为5.8级、不经表面处理、产品等级为B级的小方头螺栓的标记：
螺栓GB/T35 M12X80
