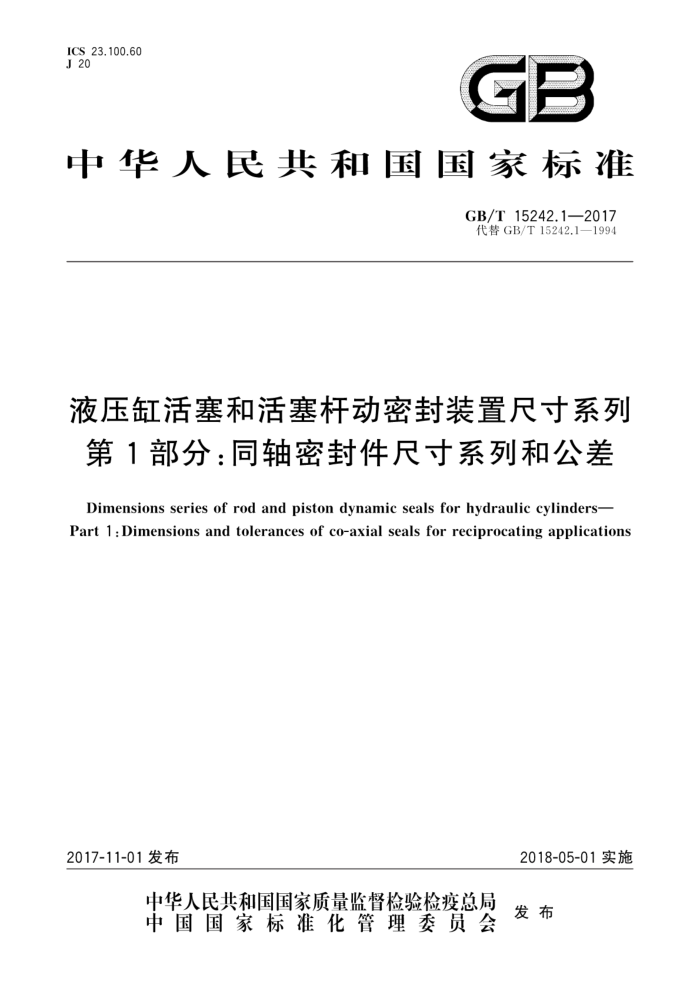

中华人民共和国国家标准
GB/T15242.1—2017 代替GB/T15242.1—1994
液压缸活塞和活塞杆动密封装置尺寸系列第1部分：同轴密封件尺寸系列和公差
Dimensions series of rod and piston dynamic seals for hydraulic cylinders- Part 1 : Dimensions and tolerances of co-axial seals for reciprocating applications
2017-11-01发布
2018-05-01实施
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T15242.1—2017
前言
GB/T15242《液压缸活塞和活塞杆动密封装置尺寸系列》分为四个部分：一第1部分：同轴密封件尺寸系列和公差；一第2部分：支承环尺寸系列和公差；一第3部分：同轴密封件安装沟槽尺寸系列和公差；
-第4部分：支承环安装沟槽尺寸系列和公差
一
本部分是GB/T15242的第1部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T15242.1一1994《液压缸活塞和活塞杆动密封用同轴密封件尺寸和公差》，与
GB/T15242.1一1994相比，除编辑性修改外主要技术变化如下：
修改了范围（见第1章，1994年版的第1章）；修改并增加了术语和定义（见第3章，1994年版的第3章）；修改原同轴密封件的宽度代号b为b，（见第4章，1994年版的3.2）；新增孔用组合同轴密封件，包括其定义、代号、标记及尺寸系列和公差（见3.5、第4章、5.2、6.2）；
一
增补了沟槽尺寸及其代号b、轴用同轴密封件的公称内径代号d3，字母代号d1由“同轴密封件的公称内径代号”变更为“0形圈内径代号”（见第4章、图3、表4，1994年版的第3章、 图2、表2）；修改了“标记”一章（见第5章，1994年版的第5章）；新增弹性体截面为矩形的孔用方形同轴密封件的产品示意图（见6.1.1图1，1994年版的 4.1.1图1); 规格代码中增加孔用方形同轴密封件、孔用组合同轴密封件、轴用阶梯形同轴密封件的学母代号TF、TZ、TJ以示区分（见第5章及表2、表3、表4）；修改并增补了孔用方形同轴密封件的尺寸系列及公差（见表2，1994年版的表1）；修改并增补了轴用阶梯形同轴密封件的尺寸系列及公差（见表4，1994年版的表2）。
一 -
本部分由中国机械工业联合会提出。 本部分由全国液压气动标准化委员会（SAC/TC3)归口。 本部分起草单位：广州机械科学研究院有限公司、西北橡胶塑料研究设计院有限公司、安徽库伯密
封技术有限公司、青岛北海密封技术有限公司、河北省隆立密封技术有限公司、重庆杜克高压密封件有限公司。
本部分主要起草人：刘建红、高静茹、梁小凤、陈增宝、吴永增、宋希谦、杜长春、田友峰、陶素彬。 本部分所代替标准的历次版本发布情况为：
GB/T15242.1—1994。
I GB/T 15242.1—2017
液压缸活塞和活塞杆动密封装置尺寸系列第1部分：同轴密封件尺寸系列和公差
1范围
GB/T15242的本部分规定了液压缸活塞和活塞杆动密封装置中活塞用同轴密封件、活塞杆用同轴密封件的术语和定义、字母代号、标记、尺寸系列和公差
本部分适用于以水基或油基为传动介质的液压缸活塞和活塞杆动密封装置用往复运动同轴密封件。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T1844.1 塑料符合和缩略语第1部分：基础聚合物及其特征性能 GB/T 5576 橡胶和乳胶命名法 GB/T 9881 橡胶术语 GB/T17446流体传动系统及元件词汇
3术语和定义
GB/T9881和GB/T17446界定的以及下列术语和定义适用于本文件。为了便于使用，以下重复列出了GB/T9881和GB/T17446中的某些术语和定义 3.1
密封滑环slipperseal 与液压缸的缸筒或活塞杆接触并相对运动且依靠弹性体施力以实现密封的元件。 注：密封滑环与弹性体密封圈（有些情况下还包括挡圈）组合在一起为同轴密封件
3.2
弹性体elastomer 由微弱应力引起显著形变，且该应力消除之后能迅速回复到接近其原有尺寸和形状的高分子材料。 [GB/T9981—2008，定义2.147]
3.3
挡圈back-upring 防止密封件挤人被密封的两个配合零件之间的间隙中的环形件。 [GB/T17446—2012，定义3.2.42］
3.4
孔用方形同轴密封件 pistonused square seal 密封滑环的截面为矩形，弹性体为O形圈或矩形圈的活塞用密封件
1 GB/T15242.1—2017
3.5
孔用组合同轴密封件 piston combination seal 由一个密封滑环、一个山形弹性体、两个挡圈组合而成的活塞用组合密封件
3.6
轴用阶梯形同轴密封件 shaft used step seal 密封滑环截面为阶梯形，弹性体为O形圈的活塞杆用密封件
4 符号
适用于本部分的符号见表1。
表1符号
名称沟槽宽度
符号 b bi D d D; d;
名称 O形圈线径
符号 d? d: H TF TJ TZ
同轴密封件的宽度
轴用同轴密封件的公称内径
液压缸缸径或活塞杆密封沟槽底径活塞杆直径或活塞密封沟槽底径
沟槽深度孔用方形同轴密封件轴用阶梯形同轴密封件孔用组合同轴密封件
孔用同轴密封件的公称外径
O形圈内径
5
标记 5.1 孔用方形同轴密封件的标记方法 TF XXXX X XXXX/XXX XX,GB/T15242.1—2017
标准编号。 弹性体材料邵氏硬度，用两位数字表示。 弹性体材料代号，符合GB/T5576规定的2～ 4个英文字母缩略语。 密封滑环材料代号。名 符合GB/T1844.1规定的2～5个英文字母缩略语。 密封件承载代号，空白或1个英文字母。空白表示标准型；B表示轻载型；C表示弹性体为O形圈的重载型；D表示弹性体为矩形圈的重载型。 规格代号，4位数字，前3位表示液压缸公称内径，最后一位数字固定为“0”，如果液压缸公称内径尺寸不足3位数，则在前面用“0”补齐。 孔用方形同轴密封件代号
示例：液压缸缸径为100mm的轻载型孔用方形同轴密封件，密封滑环材料为填充聚四氟乙烯；弹性体材料为丁睛橡胶，邵氏硬度为70，标记为：TF1000B—PTFE/NBR70.GB/T15242.1—2017。
2 GB/T15242.1—2017
标记的前三项（即孔用方形同轴密封件代号、规格代号、密封件承载代号）为规格代码，见表2。 5.2孔用组合同轴密封件的标记方法 TZXXXX-XXXX/XXX 《XX/×XX,GB/T15242.1—2017
标准编号。 挡圈材料代号，应为符合GB/T1844.1规定的 2～5个英文字母缩略语。 弹性体材料邵氏硬度，用两位数字表示。 弹性体材料代号，符合GB/T5576规定的2～ 4个英文字母缩略语。 密封滑环材料代号，符号GB/T1844.1规定的 2～5个英文字母缩略语。 规格代号，4位数字，前3位表示液压缸公称内径，最后一位数字固定为“0”，如果液压缸公称内径尺寸不足3位数，则在前面用“0”补齐。 孔用组合同轴密封件代号。
示例：液压缸缸径为100mm的孔用组合同轴密封件，密封滑环材料为填充聚四氟乙烯；弹性体材料为丁睛橡胶，邵氏硬度为80，挡圈材料为尼龙PA，标记为：TZ1000—PTFE/NBR80/PA，GB/T15242.1—2017。
标记的前两项（即孔用组合同轴密封件代号和规格代号)为规格代码，见表3。 5.3 轴用阶梯形同轴密封件的标记方法 TJ XXXX X—XXXX/XXXXX,GB/T15242.1—2017
标准编号。 弹性体材料邵氏硬度，用两位数字表示。 弹性体材料代号，符合GB/T5576规定的2～ 4个英文字母缩略语。 密封滑环材料代号，符合GB/T1844.1规定的2～5个英文字母缩略语。 密封件承载代号，空白或1个英文字母。空白表示标准型；B表示轻载型；C表示重载型。 规格代号，4位数字，前3位表示液压缸公称内径，最后一位数字固定为“0”，如果液压缸公称内径尺寸不足3位数，则在前面用“0”补齐。 轴用阶梯形同轴密封件代号。
示例：液压缸活塞杆直径为100mm的标准型轴用阶梯形同轴密封件，密封滑环材料为填充聚四氟乙烯，弹性体密封圈材料为丁睛橡胶，邵氏硬度为70，标记为：TJ1000一PTFE/NBR70，GB/T15242.1一2017。
标记的前两项（即轴用阶梯形同轴密封件代号和规格代号)为规格代码，见表4。
3 GB/T15242.1—2017
6 尺寸系列和公差 6.1 孔用方形同轴密封件尺寸系列和公差 6.1.1 按弹性体的截面不同分为：
弹性体截面为矩形圈的孔用方形同轴密封件，见图1a)；弹性体截面为O形圈的孔用方形同轴密封件，见图1b）
安装沟槽见图1c）。
4
?
Ld
8
山
D
C
c）安装沟槽
a) 弹性体截面为矩形圈 b) 弹性体截面为0形圈
图1孔用方形同轴密封件及安装沟槽
6.1.2 孔用方形同轴密封件尺寸系列和公差应符合表2的规定。
表2 孔用方形同轴密封件尺寸系列和公差
单位为毫米
D H9
D1
d h9 公称尺寸 公差 8.5
配套弹性体规格
规格代码 TF0160 TF0160B TF0200 TF0200B TF0250 TF0250B TF0250C TF0320 TF0320B TF0320C TF0400 TF0400B TF0500 TF0500B TF0500C TF0560 4
6+g.-2 3.2 2.2 3.2 2.2 3.2 2.2 4.2 3.2 2.2 4.2 4.2 3.2 4.2 3.2 6.3 4.2
b; ±0.1
diXd? 8.0X2.65 10.6X1.8 12.5X2.65 15 ×1.8 17×2.65 20X1.8 14X3.55 24.3X2.65 26.5X1.8 20.6X3.55 28X3.55 32.5X2.65 38.7X3.55 42.5×2.65 34.5X5.3 45X 3.55
3.0 2.0 3.0 2.0 3.0 2.0 4.0 3.0 2.0 4.0 4.0 3.0 4.0 3.0 5.9 4.0
+0.63 +0.20
16
16
11.1 12.5 15.1 17.5 20.1 14.0 24.5 27.1 21.0 29.0 32.5 39.0 42.5 50 34.5
20
20
+0.77 +0.25
25
25
32
32
+0,92 +0.30
40
40
50
+1.09 +0.35
56
56
45.0
