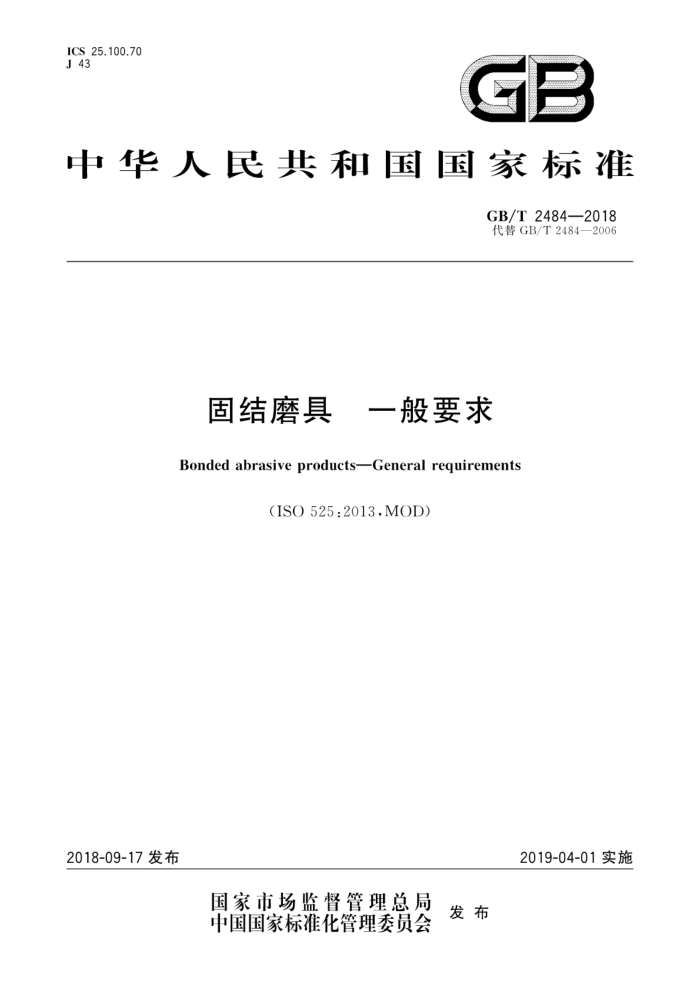

ICS 25.100.70 J43
GB
中华人民共和国国家标准
GB/T 2484—2018 代替GB/T2484—2006
固结磨具 一般要求 Bonded abrasive products-General requirements
(ISO 525:2013.MOD)
2018-09-17发布
2019-04-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 中华人民共和 国
国家标准固结磨具 一般要求 GB/T 2484—2018
*
中国标准出版社出版发行北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）
网址：www.spc.org.cn 服务热线：400-168-0010 2018年9月第一版
*
书号：1550661-60941
版权专有 侵权必究 GB/T2484—2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替GB/T2484一2006《固结磨具一般要求》，与GB/T2484一2006相比主要技术变化
如下：
增加了部分符号及含义（见表1，2006年版的表1）；增加了12型“碟形砂轮”、29型“柔性铵形砂轮”和40型“单面凸单面凹砂轮”的基本形状和尺寸标记（见表2，2006年版的表2）；修改了嵌人磨头的基本形状和尺寸标记。由16、17a、17b、17c、18a、18b、19型改为16、17、17R、 18、18R.19、19R型（见表2，2006年版的表2）；修改了3102型“平凸形砂瓦”和3103型“凸平形砂瓦”尺寸C的标示，即尺寸C的长度延伸至弧顶处（见表2，2006年版的表2）；修改了52型“带柄磨头”的基本形状和尺寸标记（见表2，2006年版的表2）；修改了各型固结磨具对应的尺寸标准，由统一的GB/T4127修改为GB/T4127的相应部分（见表22006年版的表2）；增加了圆周型面的适用范围，即除平形砂轮外，还包括单面凹或双面凹和单面凸或双面凸砂轮（见4.2，2006年版的5.1）修改了G型圆周型面的形状，增加了S型圆周型面并将所有圆周型面中的U改为X（见图1 2006年版的图1）；删除了外径、厚度和孔径的尺寸范围（见2006年版的5.2.1～5.2.3）；修改了尺寸极限偏差和形位公差的规定（见5.2.2006年版的5.3）；修改了磨料粒度的规定（见5.5，2006年版的5.5.2）增加了虫胶结合剂（见表4，2006年版的表8）；修改了标记的表述方式（见第6章，2006年版的第6章）；
1
一
修改了标志的内容（见第7章，2006年版的第7章）。 本标准使用重新起草法修改采用IS0O525：2013《固结磨具 一般要求》 本标准与ISO525，2013相比在结构上有较多调整，附录A中列出了本标准与ISO525：2013的章
条编号对照一览表。
本标准与ISO525：2013的技术性差异及其原因如下：
关于规范性引用文件，本标准做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ●增加引用了GB/T4127（所有部分）（见5.1）； ·用GB/T2485代替ISO13942（见5.2）； ●用修改采用国际标准的GB/T2492代替ISO6103（见5.3）； ·增加引用了GB/T2476（见5.4）； ·用修改采用国际标准的GB/T2481.1代替ISO8486-1（见5.5）； ·用GB/T2481.2代替ISO8486-2（见5.5）； ·增加引用了GB2494（见5.9）；删除了带柄磨头柄的长度符号L2，因我国用L表示带柄磨头柄的长度，并不用L来表示带柄磨头的总长度；修改了带柄磨头柄的直径的符号，由S改为S，以适应我国习惯：
I GB/T2484—2018
增加了8型双面凹二号”、12a型“碟形一号”、12b型“碟形二号”砂轮，以适应我国的实际情况；一增加了31型*砂瓦*、52型*带柄磨头，54型*磨磨石和90型*磨石*的具体形状，更加清晰明确，便于操作；增加了Q型和S型圆周型面，因Q型圆周型面在我国存在应用.S型圆周型面是平板玻璃磨边用砂轮所用；修改了圆周型面图中的尺寸标示，将“T”改为“T（U）”“U"改为"X”，因单面凸和双面凸砂轮的圆周型面应为“U”，而不是“T”；删除了特性中混合磨料种类、混合磨料粒度、气孔率和制造商特殊代码的内容，因国际标准中这些内容是可选的且国际标准给出的规定并无实质意义：修改磨料种类为用GB/T2476，因国际标准中给出的磨料种类太简单，我国国家标准对此有更加详细和完善的规定； -增加了磨料粒度中#240～～#8000系列的微粉粒度，因GB/T2481.2相比ISO8486-2补充了此系列的粒度；删除了硬度等级中的I（软），O（中），U、V、W（很硬）和X、Z（超硬），以符合我国的实际情况；一修改了组织和气孔率的内容，因我国通常用组织号和磨粒率来表示组织的蔬松，并不用气孔率；增加了标记，因我国关于固结磨具标记的要求均要弓用本标准；一修改了标志的部分要求，以符合我国管理需要和传统习惯。
一
一
本标准做了下列编辑性修改：
对表2中的示意图进行了技术勘误；删除了国际标准的参考文献；增加了资料性附录A。
本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：郑州磨料磨具磨削研究所有限公司、白鸽磨料磨具有限公司、福州双屹砂轮有限
公司、珠海大象磨料磨具有限公司、河北双羊砂轮制造有限公司、广东创汇实业有限公司、山东鲁信高新技术产业有限公司。
本标准主要起草人：包华、张良、刘民强、郑春和、邹艳玲、谭锁贞、刘建华、石海锋、吕申峰。 本标准所代替标准的历次版本发布情况为：
GB/T2484—1981.GB/T2484—1984.GB/T2484—1994.GB/T2484—2006。
II GB/T2484—2018
固结磨具 一般要求
1范围
本标准规定了固结磨具的以下内容： a） 尺寸符号； b） 形状代号和尺寸标记： c) 要求； d） 标记：标志。
e) 本标准适用于固结磨具（如砂轮、磨头、砂瓦和磨石）。 本标准不适用于超硬磨料制品和涂附磨具。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2476普通磨料代号 GB/T2481.1 固结磨具用磨料 粒度组成的检测和标记 第1部分：粗磨粒F4～F220
(GB/T2481.1—1998.eqvISO8486-1:1996)
GB/T2481.2固结磨具用磨料粒度组成的检测和标记第2部分：微粉 GB/T2485 固结磨具技术条件 GB/T2492 固结磨具 交付砂轮允许的不平衡量 静态测量（GB/T2492—2017，ISO6103：
2014.MOD)
GB 2494 固结磨具 安全要求 GB/T4127（所有部分）固结磨具尺寸
3尺寸符号
见表1。
表1尺寸符号及其含义
尺寸符号
含义
A B c D E
砂瓦小底的宽度砂瓦，磨石的宽度砂瓦、磨石的厚度磨具的外径杯形、碗形、碟形、茶托形、凹形和形砂轮孔处的厚度
1 GB/T2484—2018
表1（续）
含义
尺寸符号
第一凹面的深度第二凹面的深度磨具孔径，嵌人磨头的螺纹孔直径碗形，碟形、茶托形，斜边形和凸形砂轮的最小直径碗形、碟形和茶托形砂轮的内底径砂瓦、磨石的长度，嵌人磨头的螺纹孔深度、带柄磨头柄的长度锥面深度凹槽直径凹形砂轮、砂瓦、磨头的弧形半径、圆周形面的弧形半径” 砂瓦的内弧半径带柄磨头柄的直径厚度斜边形、碟形、凸形和形砂轮的最小厚度圆周型面角度杯形、碗形、碟形、筒形和双面凹形二号砂轮的环端面宽度圆周型面其他尺寸指示固结磨具工作面的符号
F G H J K L N P R R: S T U V W X + 砂轮圆周型面见4.2。
4 形状代号和尺寸标记
4.1 基本形状和尺寸标记
见表2。
2基本形状和尺寸标记
表2
型号
示意图
形状和尺寸标记
对应的尺寸标准
中
平形砂轮 GB/T 4127.1 GB/T 4127.7
GB/T 4127.2 GB/T 4127.8 GB/T 4127.3 GB/T 4127.9 GB/T 4127.4 GB/T 4127.12 GB/T 4127.6 GB/T 4127.18
1型圆周型面 DXTXH
1
D
2 GB/T2484—2018
表2（续）
示意图
型号
形状和尺寸标记
对应的尺寸标准
+
粘结或夹紧用筒形砂轮
GB/T 4127.5
2
2型 DXTXW
W
n
单斜边砂轮
3型
GB/T 4127.6
D/JXT/UXH
21:16
双斜边砂轮
GB/T 4127.6 GB/T 4127.12
30500050
4型 DXT/UXH
生
单面凹砂轮
5型圆周型面 DXTXH- GB/T 4127.3 GB/T 4127.7
GB/T 4127.1 GB/T 4127.4 GB/T 4127.2 GB/T 4127.6
.
E 1..
H
PXF
D
杯形砂轮 6型 DXTXH-
2
GB/T 4127.5 GB/T4127.13 GB/T 4127.6 GB/T 4127.14 GB/T 4127.7 GB/T 4127.18
6
WXE
双面凹一号砂轮
L
GB/T 4127.1 GB/T 4127.2 GB/T 4127.4 GB/T 4127.6
7型圆周型面 DXTXH PXF/G
.
1+-1
82P
H
3 GB/T2484—2018
表2（续）
型号
示意图
形状和尺寸标记
对应的尺寸标准
W
双面凹二号砂轮
8型 DXTXH- WXJXF/G
蒙
8
W
双杯形砂轮
9型 DXTXH
WXE
H
1
+
碗形砂轮 11型
GB/T 4127.6 GB/T 4127.14
11
D/JXTXH
上
WXE
H
工
碟形砂轮 12型 D/JXT/UX H-WXE
22059 028988834
GB/T 4127.6
12
H
R≤3
碟形一号砂轮
1.
12a型
12a
GB/T 4127.6
D/JXT/UXH
WXE
碟形二号砂轮
12b型 D/JXT/ UXH-E
12b
GB/T 4127.6
T
F
1
