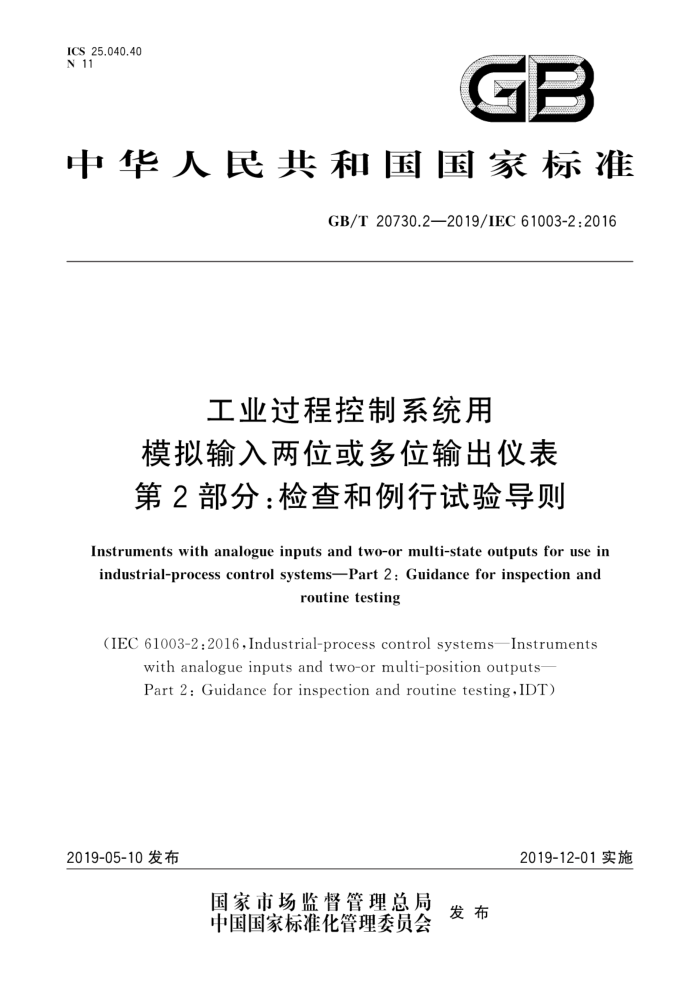

ICS 25.040.40 N 11
GB
中华人民共和国国家标准
GB/T20730.2—2019/IEC61003-2:2016
工业过程控制系统用
模拟输入两位或多位输出仪表第2部分：检查和例行试验导则
Instruments with analogue inputs and two-or multi-state outputs for use in industrial-process control systemsPart 2:Guidance for inspection and
routine testing
(IEC 61003-2:2016,Industrial-process control systems—Instruments
withanalogueinputsandtwo-ormulti-positionoutputs Part2:Guidanceforinspectionandroutinetesting,IDT)
2019-12-01实施
2019-05-10发布
国家市场监督管理总局
中国国家标准化管理委员会 发布 GB/T20730.2—2019/IEC61003-2:2016
前言
GB/T20730《工业过程控制系统用模拟输人两位或多位输出仪表》分为两个部分：
第1部分：性能评定方法；第2部分：检查和例行试验导则。
本部分为GB/T20730的第2部分本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IEC61003-2：2016《工业过程控制系统 模拟输入两位或多位输出仪第2部分：检查和例行试验导则》。 与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
表
GB/T18271（所有部分） 过程测量和控制装置通用性能评定方法和程序［IEC61298（所有部分）； GB/T18271.4—2017 过程测量和控制装置 通用性能评定方法和程序 第4部分：评定报告的内容（IEC61298-4：2008，IDT）； GB/T20730.1一2006工业过程控制系统用模拟输入两位或多位输出仪表 第1部分：性能评定方法（IEC61003-1：2004，IDT）。
本部分由中国机械工业联合会提出。 本部分由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124)归口。 本部分起草单位：福建虹润精密仪器有限公司、上海工业自动化仪表研究院有限公司、上海市计量
测试技术研究院、上海仪器仪表自控系统检验测试所有限公司。
本部分主要起草人：陈志扬、李明华、朱晨彬、王嘉宁、肖红练，
I GB/T 20730.2—2019/IEC 61003-2:2016
工业过程控制系统用
模拟输入两位或多位输出仪表第2部分：检查和例行试验导则
1范围
GB/T20730的本部分给出了具有两位或多位输出的电动和气动仪表的检查和例行试验的指
南，例如，验收试验或修复后的试验。本部分可结合IEC61003-1：2016、GB/T18271.2一2017、 GB/T18271.3—2017一起使用。
GB/T20730的本部分适用于测量值为连续信号的电动和气动工业过程仪表。其设定值既可以是机械量（如位置、力等)也可以是标准信号。这些仪表可用作控制器、报警开关或其他类似用途。
仪表可接受性能的量化判据由制造商与用户协商确定，试验报告中说明做了哪些试验。制造商与用户可就采用本部分的要求达成协议。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T18271.2一2017过程测量和控制装置通用性能评定方法和程序第2部分：参比条件下的试验（IEC61298-2：2008，IDT）
GB/T18271.3一2017过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的试验（IEC61298-3：2008，IDT)
IEC61003-1：2016工业过程控制系统模拟输人两位或多位输出仪表第1部分：性能评定方法(Industrial-process control systems—Instruments with analogue inputs and two-or multi-state out puts—Part1:Methods of evaluatingperformance)
IEC61298（所有部分）过程测量和控制装置通用性能评定方法和程序[Processmeasurement and control devicesGeneral methods and procedures for evaluating performance]
IEC61298-4过程测量和控制装置通用性能评定方法和程序第4部分：评定报告的内容 (Process measurement and control devicesGeneral methods and procedures for evaluating perform ance—Part 4:Evaluation report content)
3术语和定义
GB/T18271.2一2017和IEC61003-1：2016界定的以及下列术语和定义适用于本文件
3.1
验收试验 acceptancetest 按合同规定，用于向买方证明仪表符合产品规范的某些条件而进行的试验。
1 GB/T20730.2—2019/IEC61003-2:2016
4 试验抽样
通常例行试验执行全数检验。如果经用户与制造者协商一致，也可进行抽样试验采取抽样试验时，被试仪表可以由用户方的检验员抽取。
5 性能试验
5.1 总则
例行试验和验收试验的试验项目见表1。试验顺序安排应使前项试验不影响后项试验的结果。 下列试验条件、试验方法和试验程序与IEC61003-1：2016和IEC61298一致
表1 试验项目
序号 1 切换点的不准确度 2 切换差的不准确度
名称
本部分条号
IEC61003-1:2016的条号
6.1.1.2 6.1.1.4 6.1.3.1 6.1.3.2 6.1.3.3 6.3.2 6.3.4 7.2.1 7.2.3 6.2.8 6.2.11
可调整、可测量或有指示的设定点可调整但不指示的设定点不可调整的设定点被测值的示值
3
5.3
4 5 绝缘强度 6 多位输出的特性 7 切换范围的确定
电源电压变化气源压力变化
5.4
00
仅用于安全型仪表。 例行试验不测试频率变化
5.2 试验条件 5.2.1 环境条件
环境条件如下：
温度：15℃~25℃；相对湿度：45%~75%；大气压：86kPa～106kPa; 电磁场：如果涉及，要规定数值。
试验期间环境温度的最大允许变化速率应为1℃/10min且小于3℃/h。 5.2.2 供源条件
电源：
2 GB/T20730.2—2019/IEC61003-2:2016
额定电压：允差土1%；额定频率：允差土1%；谐波失真（交流电源）：<5%；纹波（直流电源）：<0.1%。
气源：
额定压力：允差土3%；供气温度：环境温度土2℃；供气湿度：露点至少低于装置本体温度10℃；一 含油含尘量：油：按重量计，小于1×10-°；尘：无直径大于3μm尘粒。
5.3 参比条件下的试验 5.3.1 总则
宜进行IEC61003-1：2016的6.1和6.3规定的所有试验。多位输出宜附加进行IEC61003-1：2016 第7章规定的试验。详细试验程序见GB/T18271.2一2017。 5.3.2设定点 5.3.2.1 可调整、可测量或有指示的设定点
设定点至少应在10%、50%和90%三个点进行试验，50%的点最后进行试验。测量或指示的准确度应在全量程大致均等分布的5个点确定。 5.3.2.2 可调整但不指示的设定点
设定点至少应在有效可调范围内大致均等分布的3个点进行试验。 5.3.2.3 不可调整的设定点
应直接对设定点进行试验。 5.3.2.4 多位输出的设定点
每个输出位均宜按照5.3.2.1、5.3.2.2和5.3.2.3的要求进行试验。各对切换点之间相互影响的试验方法见IEC61003-1：2016的7.2.2。 5.4 影响量影响的试验 5.4.1总则
进行影响量影响试验时，设定点不少于1个点。对可测量或有指示的仪表，还宜进行被测量示值的试验。对设定点可调整的仪表，宜包括50%这个点。
影响量对切换点的影响宜按照IEC61003-1：2016的6.2和GB/T18271.3一2017的规定进行试验。 5.4.2电源电压变化
内部运行需要电源的仪表应进行本项试验
3 GB/T20730.2—2019/IEC61003-2:2016
对二线制仪表，负载电阻选择公称值或其他某个合适的值并记录该值试验时将电源电压依次设定在公称值、最大值和最小值
5.4.3气源压力变化
使用气压源的仪表应进行本项试验。 试验压力应是公称值、公称值的1.1倍或制造商规定的最大值、公称值的0.85倍或制造商规定的最
小值。
6试验报告
6.1总则
全部试验完成后应按照IEC61298-4要求编写评定试验报告试验报告发出后，相关试验的所有原始文件应由试验室保存至少2年。
6.2试验报告
列入试验报告的试验结果信息汇总的示例见表2。
表2试验报告
序号
单位
名称
引用文件
列入报告的信息
切换点工1、切换点工。和它们的平均值应列入报告。 应记录每一个循环的切换差（2一1）。 增大或减小输入时，任意一个循环的美和工的任意个被测值对设定点w的最大正和负偏差应作为切换点的不准确度列入报告 1的平均值与x的平均值之间的差值应作为X列入报告。 5个循环中每一循环所计算的切换差的任一个被测值对X值的最大正和负偏差应作为切换差的不准确度列人报告在每个循环的每一个设定点，文品测量值对理想设定值的最大正和负偏差应作为设定点的设定不准确度列入报告 1，和X值及其与准确度有关的因素和值应列人报告 1+：和Xa值及其与准确度有关的因素和3m值应列人报告
GB/T18271.2—2017 的4.1.7
切换点的不准确度
1
GB/T18271.2—2017 的 4.1.7.1
切换差的不准确度
%
2
可调整、可测量或有 GB/T 18271.2—2017 指示的设定点
/
的4.1.7.1和4.1.7.6
可调整但不指示的 GB/T18271.2—2017 设定点
%
的4.1.7.1和4.1.7.6 GB/T 18271.2—2017 的4.1.7.1和4.1.7.6
不可调整的设定点
5
/
被测值的示值绝缘强度
% 应记录被测值的示值变化
6
GB/T18271.2—2017 的6.3.3
试验期间发生的任何明显的瞬时过电压应列人报告
4
