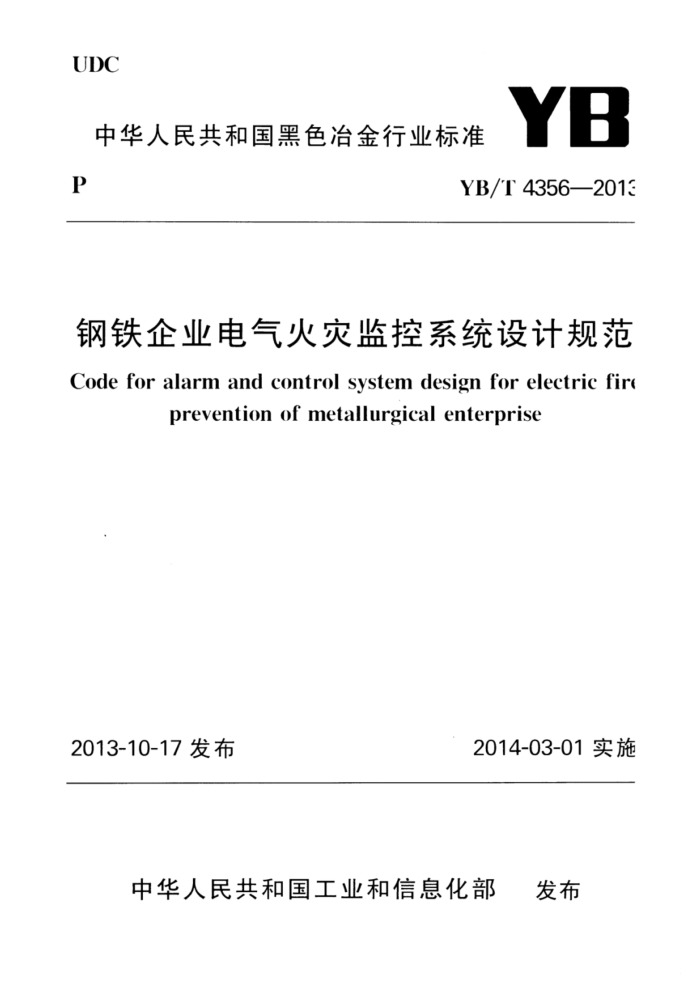

YB/T 43562013
钢铁企业电气火灾监控系统设计规范 Code for alarm and control system design for electric fir
prevention of metallurgical enterprise
2014-03-01实施
2013-10-17 发布
中华人民共和国工业和信息化部 发布 中华人民共和国黑色冶金行业标准
钢铁企业电气火灾监控系统设计规范
Code for alarm and control system design for
electric fire prevention of metallurgical
enterprise
YB/T43562013
主编单位：中治华天1程技术有限公司批准部门：中华人民共利国业和息化部施行日期：2011年3月1H
治金工业出版社
2014北京 前言
根据工业和信息化部2010年第一批行业标准制修订计划：
由中国冶金建设协会组织，中冶华天工程技术有限公司会同相关单位.制定了本规范。
在本规范的编制过程中，缩编制组结合我国现有钢铁企业电气
火灾监控系统的实际情况，认真总结了电气火灾监控系统设计的经验广泛征求了有关科研、设计、生产：等部门和单位的意见，最后经有关部门审查定稿。
本规范共分5章，主要内容有：总则、术语、系统设计、供电与
布线、保护对象等。
本规范中以黑体字标志的条文为强制性条文，必须严格执
行。
本规范由工业和信息化部负责管理，中治华天工程技术有限
公司负责具体技术内容的解释。
在执行本规范的过程中，请各单位注意总结经验，积累资料，
并及时将有关意见和资料寄给中冶华天工程技术有限公司（地址：江苏省南京市建邺区富春江东街18号，邮编：210019，电话： 025-86991255），以供修订时参考。
主编单位：中治华天工程技术有限公司参编单位：中治焦耐工程技术有限公司
海湾安全技术有限公司上海互易消防电子设备有限公司安徽海圣电气有限公司西安盛赛尔电子有限公司
参加单位：施耐德万高（天津）电气设备有限公司
1 主要起草人：桂 峰 陈春林 孙波 王爱中张卫东
张发明
主要审查人：祁亚东 陈池 赵建华 雷文桢 吴新粹
陈启谦 王天弘 任重远
II Contents
Generalprovisions 2 Terms 3 System design
3
3. 1 General requirement 3.2 Parameter setting 3. 3 Residual current transformer setting 3. 4 Detector selection 4 Power supply and wiring
3
4
D
b
4.1 Power supply 4. 2 Wiring
5
5 6
5Protective target 5.1 General requirement 5. 2 Protective target classification Appendix ANormal leakage current of frequent cable
h
13
andmotor
AppendixBInstallation of residualcurrenttransformer
in different grounding mode
14 16 17 19
Explanation of wording in this code List of quoted standards Explanationofprovisons
V 目 次
1 总则 2术语 3系统设计
2
3
3.1一般规定 3.2参数设定 3.3 剩余电流互感器的设置 3.4 监控探测器的选择 4供电与布线 4.1 供电 4.2布线 5保护对象 5.1一般规定 5.2 保护对象划分附录A常用线路及电机的正常泄漏电流附录B不同接地方式的剩余电流互感器安装方法本规范用词说明引用标准名录条文说明
3
1
..
4
n
5
?
6
6
6 13 14 16 17 19
II 1总 则
1.0.1为了保证钢铁企业电气火灾监控系统的设计质量，防止电气火灾危害，保护人身和财产安全，制订本规范。 1.0.2本规范适用于钢铁企业新建、改建和扩建工程的电气火灾监控系统设计。 1.0.3钢铁企业电气火灾监控系统的设计必须遵循国家有关方针、政策，针对保护对象的特点，做到安全适用、技术先进、经济合理。 1.0.4钢铁企业电气火灾监控系统设计，除应符合本规范外，尚应符合国家和行业现行有关标准的规定。
1 2术语
2.o.1电气火灾监控系统alarm and control system for electricfireprevention
当被保护线路中的被探测参数超过报警设定值时，能发出报警信号、控制信号并能指示报警部位的系统。它由电气火灾监控设备、电气火灾监控探测器等组成。 2.0.2电气火灾监控设备（以下简称监控设备）alarmand control unit for electric fire prevention
能接收来自电气火灾监控探测器的报警信号，发出声、光报警信号和控制信号，指示报警部位、记录并保存报警信息的设备。 2.0.3电气火灾监控探测器（以下简称监控探测器） detectors for electric fire prevention
探测被保护线路中的剩余电流、温度等电气火灾危险参数变化的探测器。 2.0.4监控节点monitorpoint
电气火灾监控系统的剩余电流或温度的探测点。 2.0.5保护对象protectivetarget
应当设置电气火灾监控系统进行电气火灾隐患预警的场所。
2
