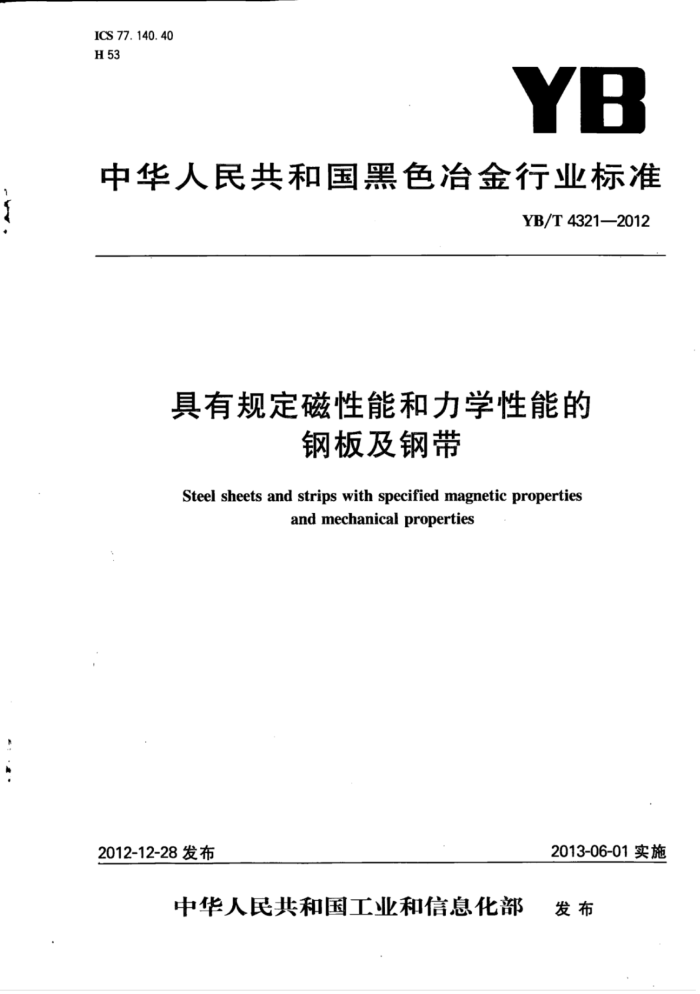

ICS 77. 140. 40 H 53
YB
中华人民共和国黑色冶金行业标准
YB/T 4321—2012
具有规定磁性能和力学性能的
钢板及钢带
Steel sheets and strips with specified magnetic properties
and mechanical properties
"
皇
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 YB/T 4321—2012
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183)归口。 本标准起草单位：武汉钢铁（集团)公司、冶金工业信息标准研究院。 本标准主要起草人：杨春甫、王晓虎、郭小龙、邱忆、蔡卫佳、任予昌、王姜维。 本标准为首次发布。 YB/T4321—2012
具有规定磁性能和力学性能的钢板及钢带
1范围
本标准规定了具有规定磁性能和力学性能的钢板及钢带的牌号、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、复验、数值修约、包装、标志及质量证明书等。
本标准适用于旋转电机用磁性材料。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注目期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T228.1金属材料拉伸试验第1部分：室温试验方法 GB/T247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T 3655 用爱泼斯坦方圈测量电工钢片（带）磁性能的方法 GB/T8170 数值修约规则与极限数值的表示和判定 GB/T17505 钢及钢产品交货一般技术要求
3牌号
钢的牌号是按照下列给出的次序组成： a）规定塑性延伸强度Ro.2的最小值，单位为兆帕(MPa)； b) 特征字母：TF代表冷轧产品，TG代表热轧产品； c) 磁场强度为15kA/m时，规定最小磁极化强度值的100倍，单位为特斯拉（T）。 示例： 350TF181表示规定塑性延伸强度Ro.2的最小值为350MPa，磁场强度为15kA/m时，规定最小磁极
化强度为1.81T的冷轧产品。
250TG180表示规定塑性延伸强度Ro.2的最小值为250MPa，磁场强度为15kA/m时，规定最小磁极化强度为1.80T的热轧产品。 4订货内容
按本标准订货的合同或订单应包括下列内容： a）本标准编号； b）产品名称； c）牌号； d) 尺寸、外形、重量及允许偏差； e) 产品数量； f): 其他特殊要求。
I YB/T4321—2012
尺寸、外形、重量及允许偏差
5
热轧产品的尺寸、外形、重量及允许偏差应符合GB/T709的规定，冷轧产品的尺寸、外形、重量及允许偏差应符合GB/T708的规定。横向厚度偏差应不大于其厚度的5%。 6技术要求 6.1钢的生产工艺和化学成分由制造方决定。 6.2磁性能
钢板及钢带的磁性能应符合表1的规定。 6.3力学性能
钢板及钢带的力学性能应符合表1的规定。
表1 断后伸长率A/%
规定塑性延伸 抗拉强度R
最小磁极化强度”/T
不小于
牌号 强度R0.2/MPa MPa
不小于 250 300 350 400 450 500 550 600 650 700 250 300 350 400
不小于 350 400 450 500 550 600 650 700 750 800 325 375 425 450
L=80mm Lo=5.65/S, H=5000A/m H=15000A/m
1. 60 1. 60 1. 55 1. 55 1. 54 1. 53 1. 52 1.50 1. 48 1. 46 1. 60 1. 55 1. 52 1. 50
1. 80 1. 80 1. 79 1. 79 1. 79 1. 79 1. 78 1.78 1. 78 1.78 1. 83 1. 82 1. 81 1. 80
22 20 18 16 14 12 12 10 10 10 16 15 13 10
26 24 22 19 17 14 14 12 12 12
250TG180 300TG180 350TG179 400TG179 450TG179 500TG179 550TG178 600TG178 650TG178 700TG178 250TF183 300TF182 350TF181 400TF180
H=5000A/m的磁极化强度值为保证值，H=15000A/m的磁极化强度值作为参考值。
6.4表面质量
钢板及钢带表面不应有结疤、裂纹、夹杂等对使用有害的缺陷，钢板及钢带不得有分层。 对于钢带，由于没有机会切除带缺陷部分，因此允许带缺陷交货，但有缺陷部分应不超过每卷总长度
的6%。 7 试验方法
每批钢板及钢带的检验项目、取样数量、取样方法和试验方法应符合表2的规定。
2 YB/T 4321-2012
表 2
序号 1 2 3 4
检验项目拉伸试验磁性能表面质量尺寸、外形
取样方法 GB/T 2975
试验方法 GB/T 228. 1 GB/T 3655
取样数量(个)
1/批 1/批逐张或逐卷逐张或逐卷
8. 2
目视
符合精度要求的合适量具
8检验规则 8.1组批
钢板及钢带应按批验收，每个检验批应由不大于30t的同一牌号、同一规格、同一加工状态的钢板及钢带组成，对于卷重大于30t的钢带，每卷作为一个检验批。 8.2取样 8.2.1应从每个验收批中选取检验试样。带卷的最内层和最外层应看作是包装皮，不能代表带卷其他部分的质量；试样应从除去包装皮层后的最外层焊接区域之外选取。对于钢板，试样应从包的上部选取。 8.2.2通过选择合理的试验次序，同一试样可用于检验多项性能。 8.3试样制备 8.3.1几何特性和公差
对于厚度、宽度、不平度和镰刀弯的测量，试样应为一张钢板或长度为2m的钢带。 8.3.2磁性能
对于磁极化强度的测量，试样类型应符合GB/T3655的规定。
-对于厚度不大于2mm的钢板及钢带，用25cm爱泼斯坦方圈测量时，一副试样由4倍的样片组
成，一般试样取纵横向各半，推荐重量为1kg左右。
对于厚度大于2mm的钢板及钢带，磁性能试样由供需双方协商确定。
8.3.3力学性能 8.3.3.1钢板及钢带力学性能试样的制备应符合GB/T228.1的规定。
对于厚度小于3mm的钢板及钢带，采用(L。=80mm)的定标距拉伸测试试样。 -对于厚度不小于3mm的钢板及钢带，采用具有矩形横截面积的（L。=5.65/S）比例标距测试
试样。 8.3.3.2试样取横向试样。 9复验
钢板及钢带的复验应符合GB/T17505的规定。 10数值修约
数值修约应符合GB/T8170的规定。 11包装、标志及质量证明书
钢板及钢带的包装、标志及质量证明书应符合GB/T247的规定，如需方对包装有特殊要求，可在订货时协商。
