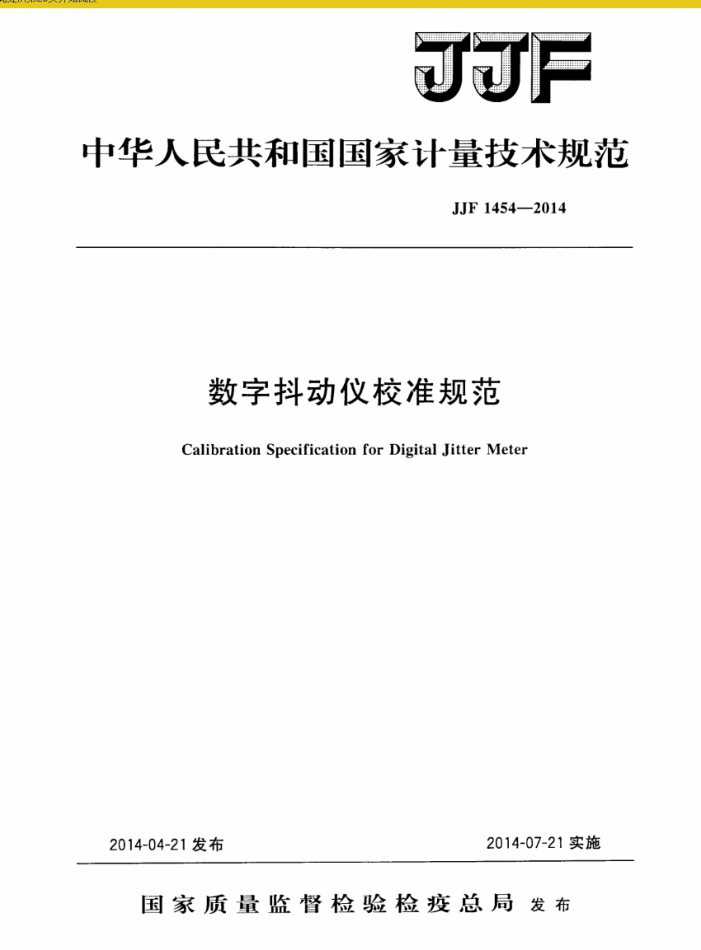

JJF
中华人民共和国国家计量技术规范
JJF1454—2014
数字抖动仪校准规范
Calibration Specification for Digital Jitter Meter
2014-07-21实施
2014-04-21发布
国家质量监督检验检疫总局发布 JJF 14542014
数字抖动仪校准规范 Calibration Specification for
JJF1454—2014
DigitalJitterMeter
归口单位：全国无线电计量技术委员会主要起草单位：中国计量科学研究院参加起草单位：山东省计量科学研究院
本规范委托全国无线电计量技术委员会负责解释 JJF 1454—2014
本规范主要起草人：
杨智君（中国计量科学研究院）吴昭春（中国计量科学研究院）马晓庆（中国计量科学研究院）
参加起草人：
李文强（山东省计量科学研究院）金 涌 (山东省计量科学研究院）孙勇（山东省计量科学研究院） JJF1454—2014
目 髪录
引言
(I) (1 ) (1) (1) (1) (1) (1) (2) (2) (2) (2) (2) (2) (2) (2) (3) (3) (3) (6) (7) (8) (13) (18) (20)
范围 2 引用文件 3 术语和计量单位 4 概述· 5 计量特性. 5.1测量模式. 5.2 抖动 5. 3 不对称信号抖动….. 5. 4 残余抖动· 5. 5 输入电压和灵敏度
1
.
..
5. 6 直流输出 6 校准条件 6.1 环境条件 6.2 校准用设备
校准项目和校准方法 7.1 外观及工作正常性检查： 7.2 校准方法： 8 校准结果表达· 9 复校时间间隔. 附录A 原始记录格式附录B 校准结果内页格式附录 C 不确定度评定示例附录D 术语插图
7
...
I JJF1454—2014
引言
本校准规范依据JJF1071一2010《国家计量校准规范编写规则》和JJF1059.1一 2012《测量不确定度评定与表示》编制。
本规范为首次发布
I JJF 1454—2014
数字抖动仪校准规范
1范围
本校准规范适用于标准倍速和多倍速的数字式抖动仪（以下简称“抖动仪”）的校准。指针式抖动仪的校准可参照本校准规范。
2 引用文件
GB/T16969一1997信息技术只读120mm数据光盘（CD-ROM）的数据交换 CY/T38一2007可录类光盘CD-R常规检测参数 CY/T41一2007可录类光盘DVD-R/DVD十R常规检测参数凡是注日期的引用文件，仅注日期的版本适用于本规范；凡是不注日期的引用文
件，其最新版本（包括所有的修改单）适用于本规范
3术语和计量单位
3.1光盘抖动disejitter
光盘（CD或DVD）的信息坑和信息台扫描时间的随机变化。抖动是一个随机过程，常用标准偏差值J。（ns）（如图D.1所示）、相对值J和峰值Jp（ns）三种方法表示。 3.2残余抖动residualjitter
抖动仪在测量没有抖动的载波输入信号时的抖动示值，又称剩余抖动。 3.3不对称性asymmetry
由于3T信息坑长度和3T信息台长度不等的缘故，造成光盘高频信号的脉冲宽度变化（如图D.2所示）。
注：T为光盘读取每位数据的标准理论时间。抖动校准仪载波信号的脉冲宽度可变，用于测量抖动仪的不对称性变化量。 4概述
抖动仪主要由放大器、均衡器、低通滤波器、限幅器和锁相环构成。抖动仪根据信号脉宽变化的测量数据，采用统计方式，计算标准偏差、相对值或者峰值。抖动仪用于 CD/DVD光盘抖动参数的测量，是CD/DVD光盘及其驱动器质量监控的重要设备。 5计量特性 5.1测量模式
3T、3T～11T、14T、22T和ALL-T等。抖动仪可有一种或多种测量模式。
1 JJF1454—2014
5.2抖动
倍速（数据传输率）：CD×1（标准倍速）、CD×（2，4，8，10，12，16，20，24 和32倍速）等。DVDX1（标准倍速）、DVDX2等。抖动仪可有一种或多种倍速。
范围：CD：J。：(0~60）ns；DVD：J。：(0~15)ns。 最大允许误差：士5%。
5.3不对称信号抖动
最大允许误差：土5%。 5.4残余抖动
残余抖动：<2ns。 5.5输入电压和灵敏度
频率范围：CD（0.7203×倍速）MHz；DVD（4.36或4.50X倍速）MHz。 测量范围：50mV～5V（峰峰值）。 最大允许误差：士5%。
5.6直流输出
输出项目：幅度（Level）和抖动（Jitter）。 输出范围：（0～5）V。 最大允许误差：士2%。 注：以上指标不是用于合格性判别，仅供参考。
6 校准条件
6.1环境条件 6.1.1温度：（23±5）℃。 6.1.2相对湿度：20%~80%。 6.1.3电源电压及频率：220（1±10%）V，（50士1）Hz。 6.1.4周围无影响正常校准工作的电磁场干扰和机械振动。 6.2校准用设备 6.2.1抖动校准仪（或具有抖动输出功能的信号发生器）
测量模式：包含3T、3T～11T、14T、22T和ALL-T等。可有一种或多种测量模式，但应覆盖被校抖动仪的测量模式。
调制信号：正弦波、方波，频率范围：（1～200）kHz（至少包含其中1个或多个频点）。
倍速（数据传输率）：标准倍速和多倍速，应覆盖被校抖动仪的倍速范围。 抖动范围：CD：J。：（0～60）ns，DVD：J。：（015）ns，最大允许误差：
±1.5%。
不对称性变化范围：一0.5T～0.5T，最大允许误差：土5%或者士2nS。 幅度输出范围：50mV～5V（峰峰值），最大允许误差土10%。
6.2.2任意波信号发生器
信号波形：正弦波，方波。
2 JJF 1454—2014
频率范围：1kHz～30MHz。 输出电压：50mV~5V（峰峰值）。 输出电压最大允许误差：士1.5%。
6.2.3直流数字电压表
电压范围：（0~10）V；电压最大允许误差：士0.1%。 校准项目和校准方法数字抖动仪的校准项目如表1所示。
7
表1校准项目一览表
序号 1 2 3 4 5 6
项目名称
外观及工作正常性检查
抖动不对称信号抖动
残余抖动输人电压和灵敏度
直流输出
7.12 外观及工作正常性检查 7.1.1 被校抖动仪应有说明书和相应配套附件。 7.1.2 被校抖动仪应无影响正常工作及读数的机械损伤。 7.1.3 被校抖动仪接通电源后，指示器显示正常，各功能按钮切换正常，仪器应能正常工作。 7.1.4进行校准之前，被校抖动仪及校准用设备应按规定时间预热（一般为30min）。 7.2校准方法 7.2.1抖动校准
抖动校准仪
被校抖动仪
OUT o
OIN
图1抖动的测量连接图
7.2. 1.1 仪器连接如图1所示。 7.2.1.2按附录A中表A.1设置抖动校准仪和被校抖动仪的测量模式、调制信号和频率、倍速和抖动量程，抖动校准仪输出幅度和被校抖动仪幅度量程适中，被校抖动仪触发方式设为上升沿（或下降沿、同时触发），指示方式设为J。（或J。和J%）。 7.2.1.3针对被校抖动仪的每个抖动量程，抖动校准仪至少选择三个测量点，分别为量程最低点、中间点和满量程点。测量点也可根据实际需要确定。从被校抖动仪上读出
3
