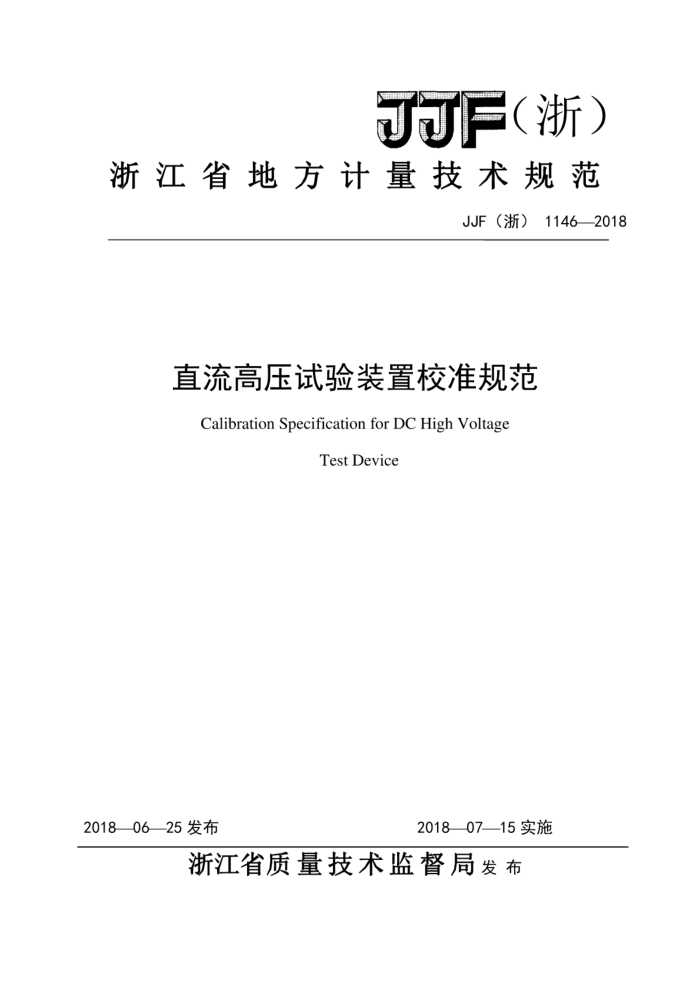

JF(浙)
浙江省地方计量技术规范
JJF（浙）1146—2018
直流高压试验装置校准规范
Calibration Specification for DC High Voltage
Test Device
2018—06—25发布
20180715实施
浙江省质量技术监督局发布 JJF（浙）1146-2018
直流高压试验装置
校准规范
JJF (浙) 1146-2018
Calibration Specification for DC High Voltage
Test Device
归口单位：浙江省质量技术监督局主要起草单位：国网浙江省电力有限公司电力科学研究院
杭州意能电力技术有限公司
国网浙江省电力有限公司舟山供电公司
参加起草单位：国网浙江省电力有限公司金华供电公司
国网浙江省电力有限公司湖州供电公司
国网浙江省电力有限公司台州供电公司国网浙江省电力有限公司宁波供电公司
本规范委托国网浙江省电力有限公司电力科学研究院负责解释。 JJF（浙）1146-2018
本规范主要起草人：
宋琦华（国网浙江省电力有限公司电力科学研究院
贺友杰（杭州意能电力技术有限公司）
韩幸军（国网浙江省电力有限公司舟山供电公司）
参加起草人：楼钢（国网浙江省电力有限公司金华供电公司）杜赞（国网浙江省电力有限公司湖州供电公司）朱亮（国网浙江省电力有限公司台州供电公司）夏巧群（国网浙江省电力有限公司宁波供电公司） JJF（浙）1146-2018
目 录
引言 1范围 2引用文件 3术语 4概述 5计量特性， 6校准条件 7校准项目和校准方法 8校准结果表达. 9复校时间间隔附录A测量不确定度评定示例. 附录B校准原始记录格式. 附录C校准证书内页格式附录D校准证书校准结果页格式附录E有限电压范围内的校准.
TT
1
2
.2 3 3 .8 9 10 .13 15 16 .17 JJF (浙)1146-2018
引言
本规范依据国家计量技术规范JJF1071-2010《国家计量校准规范编写规则》、 JJF1001-2011《通用计量术语及定义》、JJF1059.1-2012《测量不确定度评定与表示》编制而成。
本规范是首次制定的浙江省地方计量技术规范。
I JJF（浙）1146-2018
直流高压试验装置校准规范
13 范围
本规范适用于10V及以上直流高压试验装置（以下简称试验装置）的校准
2 引用文件
本规范引用了下列文件： JJF1075-2015 《钳形电流表校准规范》 JF1587-2016 《数字多用表校准规范》 JJG795-2016 《耐电压测试仪》 JJG1007-2005 《直流高压分压器》 GB/T16927.1-2011 《高电压试验技术第1部分：一般定义及试验要求》 GB/T16927.2-2013 《高电压试验技术第2部分：测量系统》 DL/T 848.1-2004 《高压试验装置通用技术条件第1部分：直流高压发生器》 凡是注日期的引用文件，仅注日期的版本适用于本规范：凡是不注日期的引用文件，
其最新版本（包括所有的修改单）适用于本规范。
3术语
下列术语适用于本规范。
3.1试验电压testvoltage
指单极性（正或负）的持续电压，幅值以算术平均值表示。
3.2纹波ripple
相对于直流电压算术平均值的周期性偏差，纹波幅值是偏差的最大值和最小值之差的
一半。
注：在纹波波形近似正弦时，纹波幅值可由实际有效值乘以2得到。
3.3纹波因数ripplefactor
纹波幅值与试验电压值之比。
1 JJF（浙）1146-2018
[GB/T16927.1—2011，定义5.1.4]
3.4直流标准分压器测量系统measuringsystemwithDCvoltagedivider
由直流标准分压器、直流标准电压表组成的电压测量系统。
4 概述
试验装置在输入端接受交流电压信号，通过倍压整流电路，输出直流高压。一般由控制箱、倍压整流单元、测量保护单元等组成，工作原理见图1。
测量保护单
元
直流高压输出
控制箱
交流电源
倍压整流单元
显示单元
图1试验装置工作原理图
计量特性 5.1 电压 5.1.1 范围应覆盖其标称的电压范围： 5.1.2 最大允许误差一般不超过±3%。 5.2 电流
5
最大允许误差一般不超过±1%。
5.3 纹波因数
直流高压纹波因数一般不超过1%。
5.4 短期稳定性
试验装置输出电压重复性误差一般优于其最大允许误差的1/5
注：以上条款不作为合格性判断依据，仅供参考。
2 JJF（浙）1146-2018
校准条件 6.1环境条件 6.1.1环境温度：（20±15）℃ 6.1.2环境湿度：（30%~80%）RH 6.2供电电源条件 6.2.1电源电压：（220±22）V或（380±38）V 6.2.2电源频率：（50土0.5）Hz 6.2.3总谐波畸变率：≤5% 6.3 测量标准
6
校准设备见表1。
表1校准设备
序号
测量设备直流标准分压器测 电压测量范围一般应能覆盖被校试验装置的电压输出范围，
计量特性
电压测量不确定度优于被校试验装置最大允许误差的1/5
量系统
2 交流标准电压表 电压测量范围：1mV～1500V，准确度不低于0.2级，频率带
宽不小于10kHz 电压测量范围应能覆盖被校试验装置的电压输出范围，准确度不低于0.2级量程应覆盖被校泄漏电流表，最大允许误差绝对值（不确定度）不大于被校泄漏电流表最大允许误差的1/5 可调直流源应保证由零平稳而连续调至被检表上限，调节细度应不低于被检表最大允许误差的1/10；
交流标准分压器
3
直流标准电流源
4
直流标准电流表及 30s内稳定度优于被校泄漏电流表最大允许误差的1/10；可调直流电流源 纹波含量小于1%：
5
直流标准电流表最大允许误差绝对值（不确定度）不大于被校泄漏电流表最大允许误差的1/5 准确度等级不低于0.1级，量程满足校准时直流标准分流器上输入电压范围要求额定电流应不小于校准时使用的电流，并考虑其功率系数和温度系数
直流标准电压表
6
7 9
直流标准分流器可调线性负载电阻 额定电流应不小于校准时使用的电流，并满足校准电压要求
7 校准项目和校准方法
7.1 校准项目
试验装置的校准项目如表2所示。
3
